专利号: 2018112340680
申请人: 邵帅
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-10-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

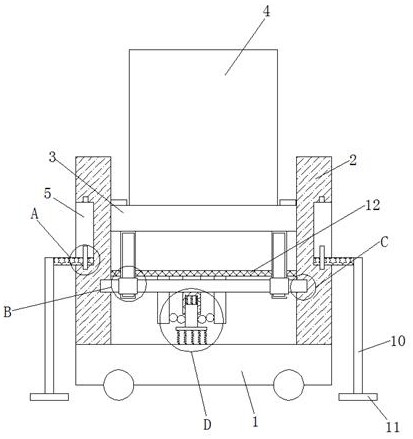

1.一种可缓震高效型液压冲孔机,包括液压冲孔机本体(4),其特征在于,所述液压冲孔机本体(4)的下方设有底板(1),底板(1)的顶部两侧均焊接有侧板(2),两个侧板(2)相互靠近的一侧滑动安装有同一个位移板(3),液压冲孔机本体(4)固定安装于位移板(3)的顶部,两个侧板(2)相互远离的一侧均开设有滑动槽(5),滑动槽(5)内滑动安装有滑动板(6),滑动板(6)的顶部开设有旋转槽(7),旋转槽(7)内转动安装有螺栓(8),滑动槽(5)的顶部内壁和底部内壁上均开设有螺栓槽(9),螺栓(8)与位于下方的螺栓槽(9)螺纹连接,两个滑动板(6)相互远离的一侧均焊接有竖板(10),竖板(10)的底部固定安装有防滑垫(11),两个侧板(2)相互靠近的一侧焊接有同一个位于位移板(3)下方的横板(12),横板(12)的顶部开设有竖孔(13),位移板(3)的底部焊接有两个连接板(14),连接板(14)的底部贯穿相对应的竖孔(13),两个侧板(2)相互靠近的一侧均开设有位于横板(12)下方的转动槽(15),两个转动槽(15)内转动安装有同一个转轴(16),转轴(16)的外侧固定套设有两个齿轮(17),连接板(14)靠近转轴(16)的一侧安装有齿条(18),齿轮(17)与齿条(18)相啮合,横板(12)的底部滑动安装有两个移动板(19),移动板(19)上开设有螺纹孔,转轴(16)上开设有两个外螺纹,转轴(16)上的外螺纹与螺纹孔螺纹连接,移动板(19)的底部固定安装有第一球(20),横板(12)的底部固定安装有放置板(21),转轴(16)贯穿放置板(21),放置板(21)的底部开设有牵引槽(22),牵引槽(22)内滑动安装有牵引板(23),牵引板(23)的顶部与牵引槽(22)的顶部内壁之间焊接有多个第一缓冲弹簧(24),牵引板(23)的两侧均固定安装有第二球(25),第二球(25)与第一球(20)相接触,牵引板(23)的底部焊接有立板(26),立板(26)的底部与底板(1)的顶部之间焊接有多个第二缓冲弹簧(27)。

2.根据权利要求1所述的一种可缓震高效型液压冲孔机,其特征在于,所述底板(1)的底部滚动安装有四个滚轮,四个滚轮两两对称设置。

3.根据权利要求1所述的一种可缓震高效型液压冲孔机,其特征在于,两个防滑垫(11)对称设置,且防滑垫(11)的底部与地面相接触。

4.根据权利要求1所述的一种可缓震高效型液压冲孔机,其特征在于,所述第一缓冲弹簧(24)的数量为三到五个,且三到五个第一缓冲弹簧(24)等间距间隔设置。

5.根据权利要求1所述的一种可缓震高效型液压冲孔机,其特征在于,所述第二缓冲弹簧(27)的数量为五到七个,且五到七个第二缓冲弹簧(27)位于同一水平轴线上。

6.根据权利要求1所述的一种可缓震高效型液压冲孔机,其特征在于,两个外螺纹螺纹旋向相反,两个螺纹孔内的螺纹旋向相反。

7.根据权利要求1所述的一种可缓震高效型液压冲孔机,其特征在于,两个侧板(2)相互靠近的一侧均焊接有挡板,且挡板的底部与位移板(3)的顶部相接触。

8.根据权利要求1所述的一种可缓震高效型液压冲孔机,其特征在于,所述转轴(16)位于转动槽(15)内部的外侧安装有滑块,转动槽(15)的内壁上设有环形滑轨,且滑块与环形滑轨滑动连接。
