专利号: 201811234341X
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

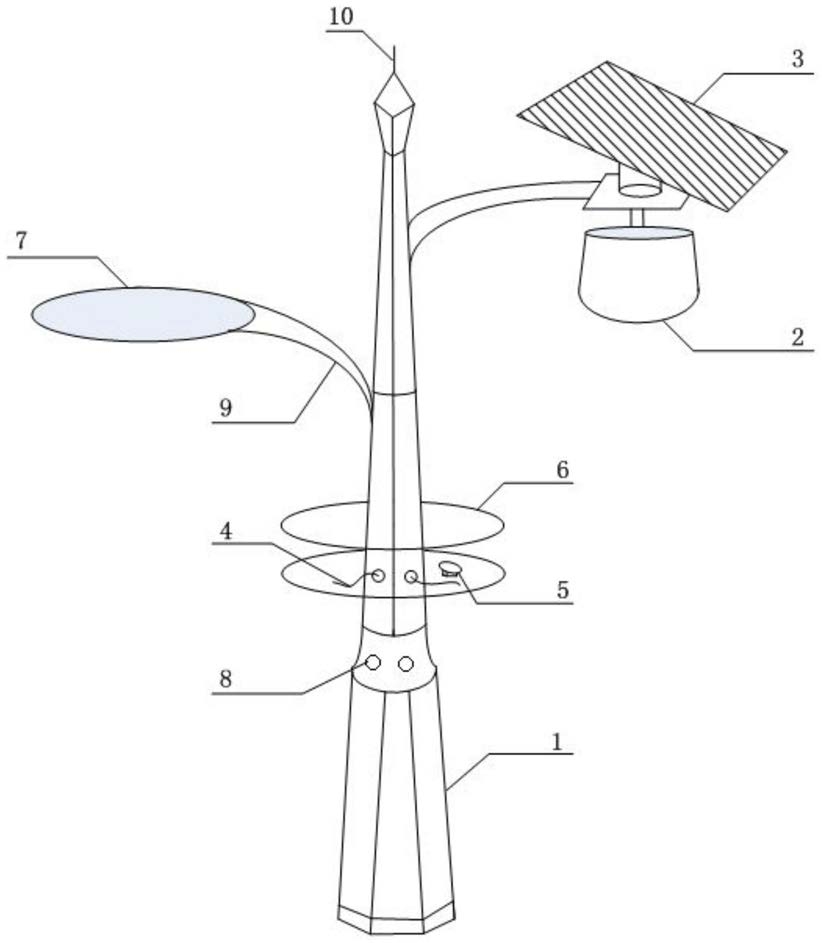

1.一种基于户外共享充电的太阳能路灯,包括灯杆、安装在灯杆上的照明灯、用于将光能转换成电能的太阳能发电装置、用于储存太阳能发电装置所产生电能的蓄电池和控制器;其特征在于,该太阳能路灯还包括:充电接口,所述充电接口设于灯杆并与控制器相连,用于给移动设备充电;

无线通信装置,所述无线通信装置与控制器相连,用于与上位机和/或移动设备相通信;

电压传感器,所述电压传感器与蓄电池的一输出端相连,用于采集蓄电池的电压信号并将该电压信号传至控制器;所述蓄电池的另一输出端与控制器相连;

程控开关,所述程控开关设于控制器与照明灯之间并与市电电网相连,用于控制蓄电池或市电电网向照明灯供电;

GPS定位器,所述GPS定位器与控制器相连,用于获取太阳能路灯的位置信息;

所述太阳能发电装置包括太阳能电池板,所述太阳能电池板通过调节组件安装在灯杆上;

所述调节组件包括固定于灯杆的安装台,所述安装台的顶侧固定安装有调节电机,所述调节电机的输出轴通过联轴器固定安装有转动轴,所述转动轴的顶端固定安装有转动盘,所述转动盘的顶侧固定安装有两个支架,两个所述支架的顶侧固定安装有同一个U型架,所述U型架的四周活动套接有同一个安装框,所述安装框的顶侧固定安装有安装架,所述安装架的顶侧固定安装太阳能电池板;所述调节电机与控制器相连;

所述U型架的两侧内壁上均转动安装有转轴,两个所述转轴相互靠近的一端固定安装有同一个转块,所述转块的一侧开设有转孔,所述转孔内活动安装有活动轴,所述活动轴的两端均延伸至转孔外并分别转动安装在安装框的两侧内壁上;

所述安装框相邻的两侧均固定安装有固定块,两个固定块的底侧均活动安装有顶杆,所述调节电机的四周均设有固定安装在安装台顶侧上的弧形块,所述弧形块位于转动盘的下方,所述顶杆的底端贯穿转动盘并与弧形块的顶侧相接触;

所述U型架的两侧内壁上均开设有转槽,两个转轴相互远离的一端分别转动安装在两个转槽内;

所述安装框的两侧内壁上均开设有活动槽,活动轴的两端分别活动安装在两个活动槽内;

所述转动盘的顶侧开设有两个滑孔,两个顶杆的底端分别贯穿两个滑孔;

所述顶杆的底端活动安装有滚轮,滚轮与弧形块的顶侧相接触;

所述固定块的底侧开设有球形槽,球形槽内活动安装有球形块,顶杆的顶端固定安装在球形块的底侧上。

2.根据权利要求1所述的基于户外共享充电的太阳能路灯,其特征在于:该太阳能路灯还包括光线传感器,所述光线传感器与控制器相连,用于采集环境光线亮度信号。

3.根据权利要求1所述的基于户外共享充电的太阳能路灯,其特征在于:该太阳能路灯还包括状态指示灯,所述状态指示灯设于灯杆并与控制器电连接。

4.根据权利要求1所述的基于户外共享充电的太阳能路灯,其特征在于:所述照明灯为LED灯结构。

5.根据权利要求1所述的基于户外共享充电的太阳能路灯,其特征在于:所述移动设备为手机、平板电脑或者便携式电脑。

6.根据权利要求1所述的基于户外共享充电的太阳能路灯,其特征在于:所述充电接口包括有线充电接口和无线充电接口。

7.根据权利要求1所述的基于户外共享充电的太阳能路灯,其特征在于:所述灯杆上设有用于放置物品的置物台。

8.根据权利要求1所述的基于户外共享充电的太阳能路灯,其特征在于:所述灯杆通过连接杆连接有挡雨棚。

9.根据权利要求1所述的基于户外共享充电的太阳能路灯,其特征在于:所述灯杆的顶部安装有避雷装置。
