专利号: 2018112367151
申请人: 东阳市晨旭建筑工程设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-10-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

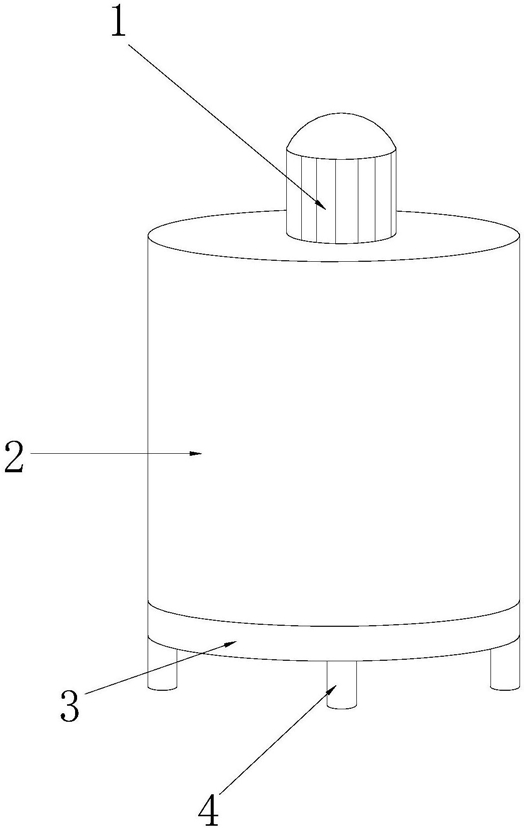

1.桥梁施工用水泥混合装置,其结构包括转动机(1)、机体(2)、密封环(3)、支撑脚(4),所述转动机(1)的底端嵌入安装在机体(2)的顶端,其特征在于:

所述密封环(3)设于机体(2)的底部,并且为一体化结构,所述支撑脚(4)的顶端与机体(2)的底端相焊接,所述密封环(3)位于转动机(1)的下方;

所述机体(2)包括转动机构(21)、防扬尘机构(22)、控料机构(23)、加水机构(24)、控制模块(25)、下压机构(26)、外壳(27),所述转动机构(21)的顶端垂直嵌入在外壳(27)的顶端,所述防扬尘机构(22)的底端与控料机构(23)的顶端相焊接,所述加水机构(24)位于控料机构(23)的右方,所述控制模块(25)设于下压机构(26)的中部,所述下压机构(26)的底端与外壳(27)的底端相焊接。

2.根据权利要求1所述的桥梁施工用水泥混合装置,其特征在于:所述转动机构(21)包括转动杆连接块(211)、滚珠(212)、密封框架(213)、连接阀块(214)、搅拌杆(215)、转动轴(216)、衔接杆(217),所述转动杆连接块(211)的底端与连接阀块(214)的顶端相焊接,所述滚珠(212)嵌入安装在密封框架(213)内,所述密封框架(213)的顶端与外壳(26)的顶端焊接,所述连接阀块(214)设于搅拌杆(215)的顶端,并且二者为一体化结构,所述转动轴(216)的左右两端设有衔接杆(217),并且二者为一体化结构,所述搅拌杆(215)设于衔接杆(217)的末端,并且二者相焊接。

3.根据权利要求1所述的桥梁施工用水泥混合装置,其特征在于:所述防扬尘机构(22)包括单向球(221)、单向板(222)、进口(223)、弹簧(224),所述单向球(221)的顶端与弹簧(224)的底端相焊接,所述单向板(222)位于单向球(221)的上方,所述单向板(222)设于进口(223)内,并且二者相焊接,所述弹簧(224)的顶端与单向板(222)的底端相焊接。

4.根据权利要求1所述的桥梁施工用水泥混合装置,其特征在于:所述控料机构(23)包括进料机构(231)、加水控制机构(232),所述进料机构(231)位于加水控制机构(232)的左方并且二者活动连接,所述进料机构(231)位于外壳(27)内部的右上方。

5.根据权利要求4所述的桥梁施工用水泥混合装置,其特征在于:所述进料机构(231)包括进料口(2311)、管道(2312)、封板(2313)、马达(2314)、出口(2315)、卡块(2316),所述进料口(2311)设于管道(2312)的顶端,并且二者为一体化结构,所述封板(2313)水平嵌入在管道(2312)的左端下部分,所述马达(2314)设于封板(2313)的下方,并且二者活动连接,所述出口(2315)设于管道(2312)的底端,并且二者为一体化结构,所述卡块(2316)位于封板(2313)的右方,并且二者活动配合。

6.根据权利要求4所述的桥梁施工用水泥混合装置,其特征在于:所述加水控制机构(232)包括挡板(2321)、转动拨块(2322)、齿杆(2323)、水箱(2324)、进水管(2325)、封杆(2326)、斜管(2327),所述挡板(2321)位于转动拨块(2322)的上方,所述转动拨块(2322)的轴心右端与齿杆(2323)的左端活动连接,所述水箱(2324)位于齿杆(2323)的右方,所述进水管(2325)的顶端与水箱(2324)的底端相焊接,所述进水管(2325)位于封杆(2326)的右下方,所述封杆(2326)嵌入安装在斜管(2327)上,所述斜管(2327)的右端与水箱(2324)的左端下方相焊接。

7.根据权利要求1所述的桥梁施工用水泥混合装置,其特征在于:所述加水机构(24)包括抽液块(241)、T字活动板(242)、驱动轮(243)、活动拨块(244)、加水箱(245),所述抽液块(241)的底端设有T字活动板(242),并且二者活动配合,所述T字活动板(242)的底端与活动拨块(244)的顶端活动连接,所述驱动轮(243)位于活动拨块(244)的左方,并且二者通过皮带连接,所述加水箱(245)位于抽液块(241)的右方,所述加水箱(245)设于外壳(26)的右端。

8.根据权利要求1所述的桥梁施工用水泥混合装置,其特征在于:所述控制模块(25)包括下压杆(251)、触点(252)、控制模块(253),所述下压杆(251)位于控制模块(253)的正上方,并且二者活动配合,所述触点(252)为球形,设有两个,并且与下压杆(251)的左右两端相焊接,所述触点(252)位于控制模块(253)的正上方,并且二者活动配合,所述下压杆(251)位于下压机构(26)中部的底端,并且二者活动配合。

9.根据权利要求1或8所述的桥梁施工用水泥混合装置,其特征在于:所述下压机构(26)包括滑动板(261)、载板(262)、下压阀块(263)、直齿杆(264)、缓冲壳(265)、载块(266)、缓冲弹簧(267)、侧滑块(268),所述滑动板(261)设有两个,并且与外壳(27)的内部左右端相焊接,所述载板(262)的底端与下压阀块(263)的顶端相焊接,所述直齿杆(264)的底端与载板(262)顶端的右部分相焊接,所述缓冲壳(265)的顶端与载板(262)的底端相焊接,所述载块(266)的底端与外壳(265)的底端相焊接,所述缓冲弹簧(267)的一端与载块(266)的顶端相焊接,另一端与载板(262)的底端相焊接,所述下压阀块(263)设于下压杆(251)的上方,并且二者活动配合。
