专利号: 201811237141X
申请人: 六安维奥智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

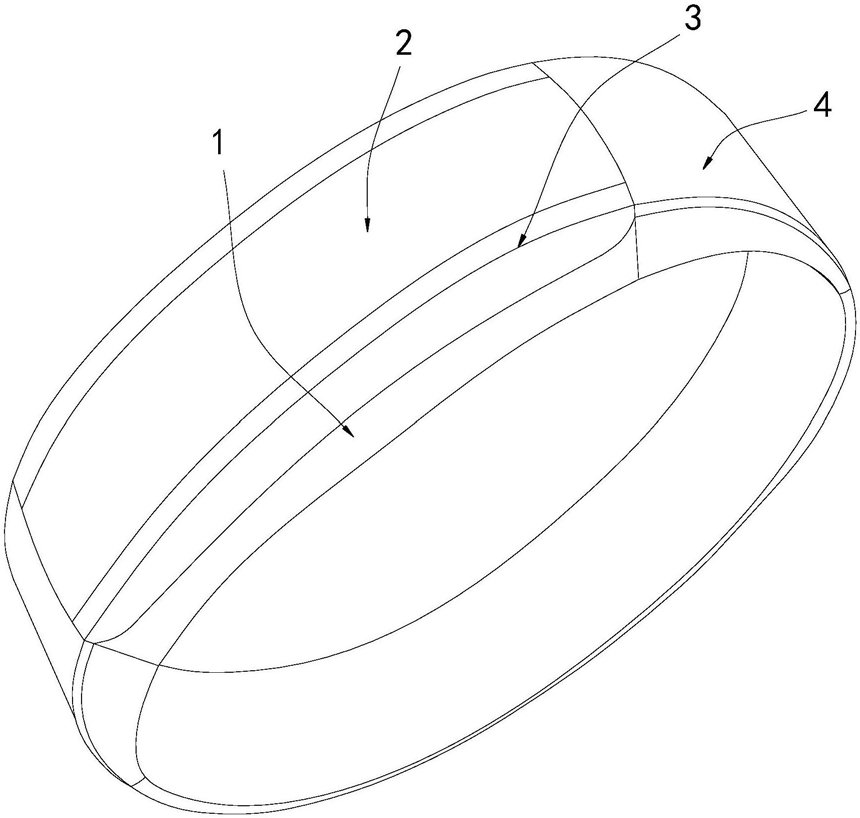

1.一种穿戴舒适的可穿戴照明灯具控制装置,其结构包括穿戴装置(1)、控制防护盖(2)、控制装置(3)、接头防护套(4),所述穿戴装置(1)左右两端均套接有接头防护套(4),并与接头防护套(4)扣接,所述穿戴装置(1)顶端锁接有控制装置(3),所述控制装置(3)顶端扣接有控制防护盖(2),其特征在于:

所述穿戴装置(1)包括限位卡杆(a)、穿戴装配槽(b)、表带(c)、穿戴装配座(d)、锁定触发装置(e)、表带自调节装置(f),所述表带(c)两端均由前至后贯穿设有限位卡杆(a),所述表带(c)一端贯穿穿戴装配座(d)左端,并通过限位卡杆(a)与穿戴装配座(d)内部右侧镶嵌扣接,所述表带(c)另一端贯穿穿戴装配座(d)右端,并通过限位卡杆(a)与穿戴装配座(d)内部左侧镶嵌扣接,所述表带(c)一端位于另一端上侧,所述表带自调节装置(f)与穿戴装配座(d)内侧中部镶嵌扣接,且位于表带(c)的2端上下之间中部,并与表带(c)啮合,所述锁定触发装置(e)与穿戴装配座(d)底部镶嵌扣接,且设于表带自调节装置(f)下侧;

所述锁定触发装置(e)包括锁定顶压杆(e1)、压缩弹簧(e2)、橡胶防护罩(e3)、锁定顶压板(e4)、锁定限位板(e5)、锁定装配槽(e6)、锁定卡齿(e7)、锁定卡板(e8),所述锁定装配槽(e6)一体化镶嵌设于穿戴装配座(d)底端中部,所述锁定限位板(e5)镶嵌扣接于锁定装配槽(e6)内,所述锁定限位板(e5)底端胶接有锁定顶压板(e4),并通过锁定顶压板(e4)贯穿穿戴装配座(d)底部,所述橡胶防护罩(e3)包覆于锁定顶压板(e4)外侧,并与穿戴装配座(d)底部胶接,所述锁定顶压杆(e1)垂直锁接于锁定限位板(e5)顶端前后两侧中部,且顶端均焊接有锁定卡板(e8),所述锁定卡板(e8)设有2个,且顶端均一体化设有锁定卡齿(e7),所述锁定卡齿(e7)设于表带自调节装置(f)下方,且对应与表带自调节装置(f)能够啮合,所述锁定限位板(e5)顶端通过压缩弹簧(e2)与穿戴装配座(d)镶嵌扣接。

2.根据权利要求1所述的一种穿戴舒适的可穿戴照明灯具控制装置,其特征在于:所述表带自调节装置(f)包括第一齿槽(f1)、第二齿槽(f2)、扭转弹簧(f3)、齿轮装配轴(f4)、锁定齿槽(f5)、自调节齿轮(f6),所述第一齿槽(f1)一体化设于上侧表带(c)的底部,所述第二齿槽(f2)一体化设于下侧表带(c)的顶端,所述自调节齿轮(f6)上下两端分别与第一齿槽(f1)、第二齿槽(f2)啮合,所述自调节齿轮(f6)中部贯穿扣接有齿轮装配轴(f4),所述齿轮装配轴(f4)前后两端均通过扭转弹簧(f3)与穿戴装配座(d)镶嵌扣接,所述齿轮装配轴(f4)前后两侧均一体化设有锁定齿槽(f5),所述锁定齿槽(f5)下方均设有锁定卡齿(e7),且均能够与锁定卡齿(e7)对应啮合。
