专利号: 2018112371585
申请人: 洛阳理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

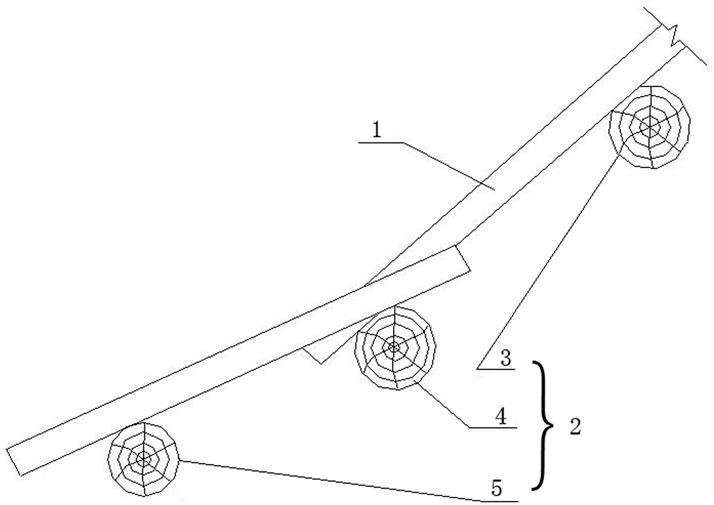

1.一种对古建筑乱搭头式檐椽的椽头进行修缮加固的方法,其特征在于:包括以下步骤:

步骤一、将糟朽的椽头在椽子与檩条搭接处锯掉,余下的椽头的断面做成L型,锯掉的椽头部分用硬杂木按原有尺寸形状补配,将补配的椽头的一端做成与余下的椽子的端部相匹配的L型断面;

步骤二、在补配的椽头L型断面的端部刻勾连搭掌凸榫,并在补配的椽头L型断面的立面中部处刻燕尾卯口,在与补配的椽头断面的立面相对应的原有的椽子的端面位置刻燕尾卯口,并在原有的椽子断面与补配的椽头端部勾连搭掌榫相对应的位置刻勾连搭掌卯口;

另外,再用干硬杂木制作一根银锭插榫,银锭插榫两侧翼的尺寸与原有的椽子及补配的椽头上的燕尾卯口尺寸相同;

步骤三、采用干硬性的硬杂木制作一块垫木,垫木的长度尺寸为檩条直径,在垫木与檩条相接的表面上刻弧形凹槽,弧形凹槽的形状与相接的檩条的表面形状相匹配,与弧形凹槽相对的一面刻与椽子椽径相同的平槽口,在平槽口上刻有至少两个穿透垫木上下面的矩形卯口,以及檩条的表面开设与平槽口的矩形卯口相配合的矩形卯口,再制作至少两根与平槽口上的矩形卯口和檩条上的矩形卯口相匹配的矩形插榫,利用矩形插榫将垫木与檩条插接固定在一起;

步骤四、将补配的椽头与原有的椽子通过勾连搭掌榫和勾连搭掌卯口搭接在一起,使补配的椽头和原有的椽子上的两个燕尾卯口相对对应,将银锭插榫插入两个燕尾卯口中,使补配的椽头与原有的椽子插接固定;再将插接后的椽子卡在垫木的平槽口中,完成对古建筑乱搭头式檐椽的椽头的修缮加固。

2.如权利要求1所述的一种对古建筑乱搭头式檐椽的椽头进行修缮加固的方法,其特征在于:垫木的宽度大于檩条3-6mm。
