专利号: 2018112421264
申请人: 施仙增
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-03-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

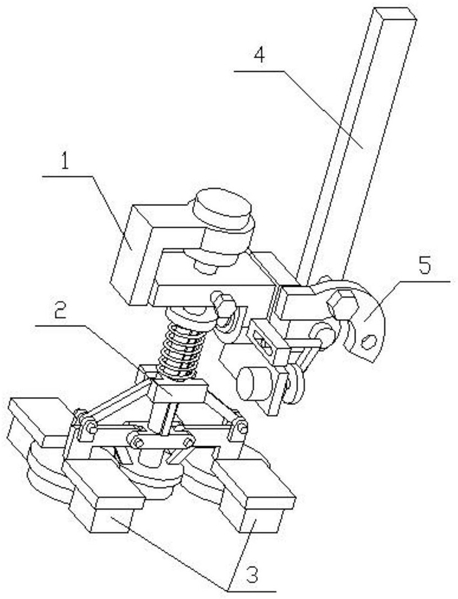

1.一种工业机床洁具,包括连接座(1)、转轴组件(2)、清洁刷(3)、手把组件(4)和定位件(5),其特征在于:所述转轴组件(2)转动连接在连接座(1)上,清洁刷(3)设置有两个,两个清洁刷(3)分别铰接连接在转轴组件(2)的左右两端,手把组件(4)的下端转动连接在连接座(1)的右侧,定位件(5)固定连接在连接座(1)上。

2.根据权利要求1所述的一种工业机床洁具,其特征在于:所述连接座(1)包括座板(1-

1)、电机架I(1-2)、电机I(1-3)、定位插片I(1-4)、轴配合板(1-5)、滑孔(1-6)、滑孔杆(1-7)和紧固螺钉(1-8),座板(1-1)上固定连接有电机架I(1-2),电机架I(1-2)上固定连接有电机I(1-3),座板(1-1)的前端通过螺纹连接有紧固螺钉(1-8),座板(1-1)的右端固定连接有轴配合板(1-5),轴配合板(1-5)的后端固定连接有定位插片I(1-4),轴配合板(1-5)的前端固定连接有滑孔杆(1-7),滑孔杆(1-7)上设置有滑孔(1-6)。

3.根据权利要求2所述的一种工业机床洁具,其特征在于:所述转轴组件(2)包括转轴(2-1)、挡圆片(2-2)、固定片滑块(2-3)、凸棱(2-4)、铰接块(2-5)、中清洁座(2-6)、中清洁棉(2-7)、限位杆(2-8)和等臂杆(2-9),转轴(2-1)的上端通过轴承转动连接在座板(1-1)的中心,电机I(1-3)的输出轴通过联轴器连接在转轴(2-1)的上端,转轴(2-1)上固定连接有挡圆片(2-2),转轴(2-1)的前端轴向设置有凸棱(2-4),凸棱(2-4)位于挡圆片(2-2)的下端,固定片滑块(2-3)滑动连接在转轴(2-1)和凸棱(2-4)上,挡圆片(2-2)和固定片滑块(2-

3)之间的转轴(2-1)套接有压缩弹簧,固定片滑块(2-3)的左右两端均铰接连接有等臂杆(2-9),转轴(2-1)的下端固定连接有铰接块(2-5),铰接块(2-5)位于固定片滑块(2-3)的下端,转轴(2-1)的最下端固定连接有中清洁座(2-6),中清洁座(2-6)的下端粘接有中清洁棉(2-7),中清洁座(2-6)上端的左右两端均固定连接有限位杆(2-8),紧固螺钉(1-8)顶在转轴(2-1)上。

4.根据权利要求3所述的一种工业机床洁具,其特征在于:所述清洁刷(3)包括边清洁座(3-1)、边清洁棉(3-2)、附加清洁棉(3-3)、橡胶片(3-4)、L形板(3-5)和铰接座(3-6),边清洁座(3-1)的下端粘接有边清洁棉(3-2),边清洁座(3-1)的前后两端均粘接有橡胶片(3-

4),两个橡胶片(3-4)的下端均粘接有附加清洁棉(3-3),边清洁座(3-1)的上端固定连接有L形板(3-5),L形板(3-5)的一端固定连接有铰接座(3-6),清洁刷(3)左右对称设置有两个,两个L形板(3-5)的一端分别铰接连接在铰接块(2-5)的左右两端,两个等臂杆(2-9)的另一端分别铰接连接在两个铰接座(3-6)上,两个L形板(3-5)分别压在两个限位杆(2-8)的上端,这时两个边清洁座(3-1)的下端面与中清洁座(2-6)的下端面处于同一平面。

5.根据权利要求4所述的一种工业机床洁具,其特征在于:所述手把组件(4)包括竖板(4-1)、短轴(4-2)、滑圆杆(4-3)、电机II(4-4)、电机架II(4-5)、转盘(4-6)、连杆(4-7)、圆形通孔(4-8)、手把杆(4-9)、定位插片II(4-10)和插圆柱(4-11),竖板(4-1)的左侧固定连接有短轴(4-2),短轴(4-2)通过轴承座与轴配合板(1-5)的右侧相连接,手把杆(4-9)的下端铰接连接在竖板(4-1)的右侧,手把杆(4-9)的下端设置有圆形通孔(4-8),竖板(4-1)的后端固定连接有定位插片II(4-10),定位插片II(4-10)上通过螺纹连接有插圆柱(4-11),插圆柱(4-11)可以插在定位插片I(1-4)上,竖板(4-1)的前端固定连接有电机架II(4-5),电机架II(4-5)上固定连接有电机II(4-4),电机II(4-4)的输出轴上固定连接有转盘(4-

6),转盘(4-6)的偏心位置铰接连接有连杆(4-7),连杆(4-7)的另一端固定连接有滑圆杆(4-3),滑圆杆(4-3)滑动连接在滑孔(1-6)上。

6.根据权利要求5所述的一种工业机床洁具,其特征在于:所述定位件(5)包括弧形片(5-1)、插螺钉(5-2)、上螺纹孔(5-3)和右螺纹孔(5-4),竖板(4-1)的前端固定连接有弧形片(5-1),弧形片(5-1)的上端设置有上螺纹孔(5-3),弧形片(5-1)的右端设置有右螺纹孔(5-4),上螺纹孔(5-3)或右螺纹孔(5-4)上通过螺纹连接有插螺钉(5-2),插螺钉5-2)的后端插入圆形通孔(4-8)内。

7.根据权利要求6所述的一种工业机床洁具,其特征在于:所述插螺钉(5-2)插在上螺纹孔(5-3)内并插入圆形通孔(4-8)内时,手把杆(4-9)处于竖直状态,插螺钉(5-2)插在右螺纹孔(5-4)内并插入圆形通孔(4-8)内时,手把杆(4-9)处于水平状态。
