专利号: 2018112434048
申请人: 温州宏量机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

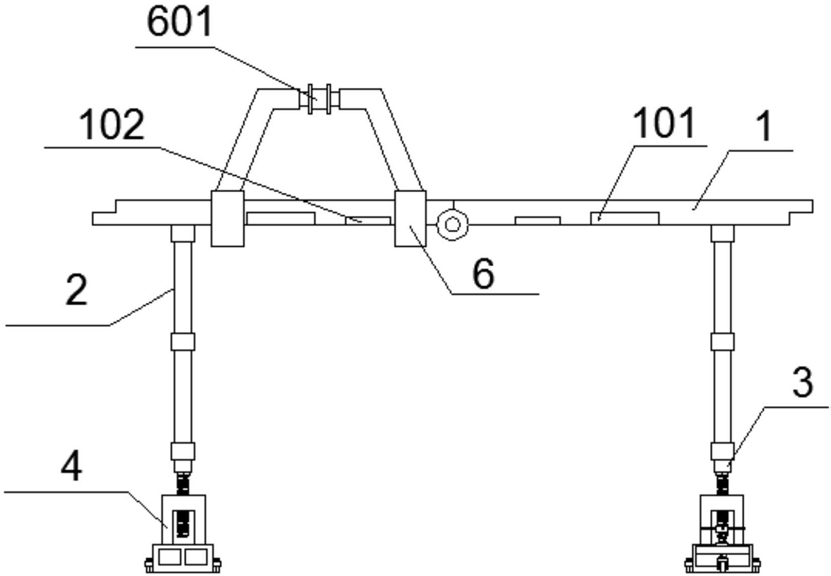

1.一种可车载的拼接式建筑安装用组装平台结构,用于将平台通过车辆运输至现场组装搭建进行建筑安装,其特征在于,包括:平台板(1),对接槽(101),加固槽(102),对接块(103),支架螺孔(104),提升架螺孔(105),加固板(106),横向连接孔(107),支撑架(2),螺纹头(201),螺纹筒(202),连接短杆(3),轴承(301),底座(4),底座螺孔(401),调节螺杆(402),顶丝板(403),底部加长板(404),底座方孔(405),活动轮座(5),调节螺孔(501),轮座条(502),轮座条孔(50201),卡块(503),螺栓杆(504),提升架(6)和滑轮(601);所述平台板(1)中间底部设置有转轴,且平台板(1)两侧可通过转轴旋转0-180°;所述平台板(1)顶部一侧开设有两组对接槽(101),且对接槽(101)中间均开设有两组螺孔;所述平台板(1)一侧开设有两组对接块(103),且对接块(103)中间均开设有两组通孔,且对接块(103)可通过螺栓穿过通孔插入另一组平台板(1)底部对接槽(101)螺孔与另一组平台板(1)固定连接;所述平台板(1)两侧开设有八组支架螺孔(104),且支架螺孔(104)贯穿平台板(1)两面;所述平台板(1)一侧顶部开设有八组提升架螺孔(105);

所述平台板(1)两侧底部均开设有两组加固槽(102),且加固槽(102)中均开设有两座螺孔;所述加固板(106)均开设有四组螺孔,且平台板(1)可通过螺栓穿过加固板(106)插入加固槽(102)螺孔与另一组平台板(1)固定连接;

所述平台板(1)两侧均开设有多组横向连接孔(107),且平台板(1)可通过螺栓穿过横向连接孔(107)与另一组平台板(1)横向固定连接;

所述支撑架(2)顶部一体式设置有螺纹头(201),且支撑架(2)可通过螺纹头(201)插入支架螺孔(104)固定于平台板(1)底部;所述支撑架(2)底部一体式设置有螺纹筒(202),且支撑架(2)可通过螺纹头(201)插入螺纹筒(202)与另一组支撑架(2)拼接;

所述连接短杆(3)顶部一体式设置有螺纹结构,且连接短杆(3)可插入螺纹筒(202)通过螺纹连接固定设置于支撑架(2)底部;所述连接短杆(3)底部内侧嵌入设置有轴承(301),且轴承(301)中间通过过盈配合固定设置有调节螺杆(402);所述底座(4)顶部开设有底座螺孔(401),且调节螺杆(402)通过螺纹连接活动设置于底座螺孔(401)中;

所述底座(4)两侧底部均开设有T型槽,且T型槽内均活动设置有底部加长板(404),且底部加长板(404)顶部设置为磨砂面;所述底座(4)T型孔顶部一体式设置有顶丝板(403),且顶丝板(403)中间通过开设螺孔活动设置有两组顶丝;

所述底座(4)底部中间开设有两组底座方孔(405);所述活动轮座(5)一侧一体式设置有两组轮座条(502),且轮座条(502)外端均开设有轮座条孔(50201);所述活动轮座(5)可插入底座方孔(405)通过卡块(503)插入轮座条孔(50201)固定于底座(4)中,且活动轮座(5)一侧通过开设调节螺孔(501)活动设置有螺栓杆(504),且螺栓杆(504)中活动设置有螺母,且螺栓杆(504)底部通过焊接固定设置有万向轮;

所述提升架(6)可通过螺栓固定于提升架螺孔(105)外侧,且提升架(6)顶部中间通过转轴活动设置有滑轮(601)。
