专利号: 2018112445432
申请人: 温州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

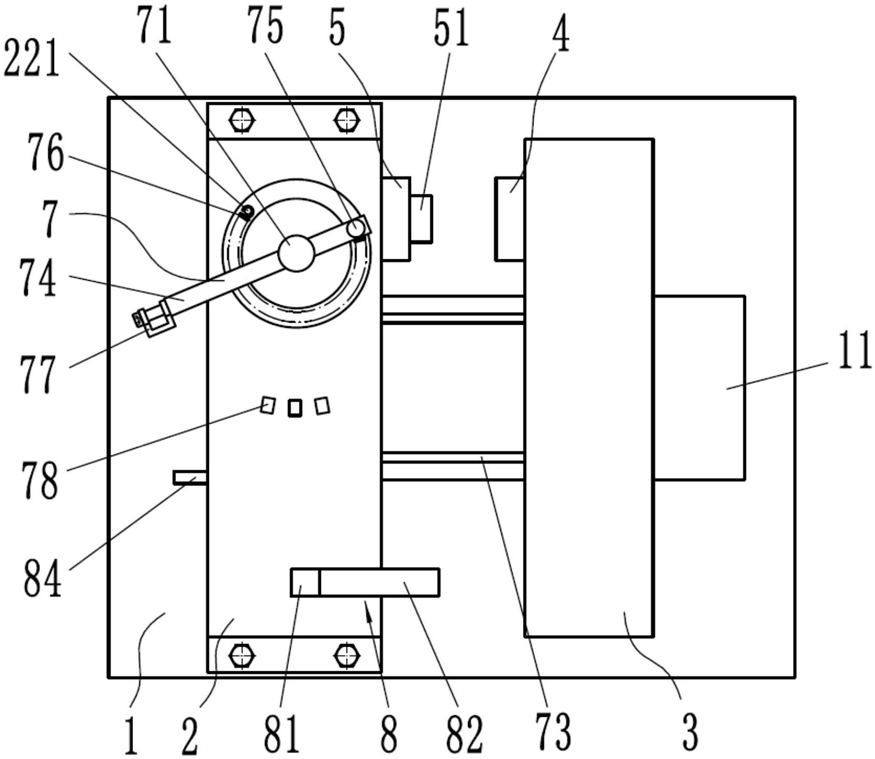

1.一种斜口钳内外刃口铣削设备,包括床身以及设置在所述床身上的工作台,所述工作台上设有用于夹持斜口钳钳体的夹具组件,其特征在于,所述夹具组件具有:底板(1),所述底板(1)设置在所述工作台上;

固定夹块(2),所述固定夹块(2)设置在所述底板(1)上,所述固定夹块(2)上设有定夹持头(5);

活动夹块(3),所述活动夹块(3)与所述底板(1)滑动连接,所述活动夹块(3)上设有动夹持头(4);

驱动机构(7),所述驱动机构(7)设置在所述固定夹块(2)上,所述驱动机构(7)包括两条绳索(73)、卷扬机构和锁定机构,所述绳索(73)的一端缠绕在所述卷扬机构上,所述绳索(73)的另一端与所述活动夹块(3)固定连接,所述卷扬机构收卷使所述活动夹块(3)向所述固定夹块(2)靠近,进而使斜口钳夹持在所述动夹持头(4)与所述定夹持头(5)之间,所述锁定机构用于所述卷扬机构的锁定,所述卷扬机构包括转轴(71)、线轮(72)和转杆(74),所述转轴(71)的下端枢接在位于所述固定夹块(2)的腔体(21)内的底座(6)上,所述转轴(71)的上端穿过所述固定夹块(2)向外延伸,所述线轮(72)设置在所述转轴(71)的下部,所述绳索(73)的一端绕设在所述线轮(72)上,所述绳索(73)的另一端穿过贯穿所述腔体(21)侧壁的对应的过线孔(26)与所述活动夹块(3)固定连接,所述转杆(74)设置在所述转轴(71)的上部,且所述转杆(74)位于所述固定夹块(2)的上方,所述转杆(74)的一端与所述锁定机构的锁扣(77)活动连接,所述锁扣(77)可与设置在所述固定夹块(2)上的所述锁定机构的锁钩(78)锁合,进而对所述转杆(74)进行锁定;

调整机构(8),所述调整机构(8)设置在所述固定夹块(2)上,所述调整机构(8)可作用在斜口钳的钳柄的凹弧面上来调整斜口钳的刃口的待加工位置。

2.根据权利要求1所述的斜口钳内外刃口铣削设备,其特征在于,所述驱动机构(7)还包括一紧拉弹簧(76),所述紧拉弹簧(76)的一端连接在位于所述固定夹块(2)的环形槽(22)内的钩柱(221)上,所述紧拉弹簧(76)的另一端与固定设置在所述转杆(74)上的销柱(75)连接,且所述紧拉弹簧(76)位于所述环形槽(22)内。

3.根据权利要求1所述的斜口钳内外刃口铣削设备,其特征在于,所述调整机构(8)包括一齿轮(83)和一调高杆(81),所述齿轮(83)与所述调高杆(81)下部的齿条(812)相啮合,所述齿轮(83)设置在所述腔体(21)内,所述调高杆(81)的滑移杆(811)贯穿所述固定夹块(2),所述滑移杆(811)的上端可抵挡在斜口钳的钳柄的凹弧面上,所述滑移杆(811)与所述固定夹块(2)之间设有一对阻尼机构(9),一对阻尼机构(9)相背设置。

4.根据权利要求3所述的斜口钳内外刃口铣削设备,其特征在于,所述阻尼机构(9)具有摩擦盘(91)和若干个摩擦头(92),所述摩擦盘(91)包括环形板(911)和若干个倾斜板(912),所述环形板(911)固定套设在所述滑移杆(811)上,若干个倾斜板(912)环形均匀设置在所述环形板(911)的外周上,所述倾斜板(912)向所述环形板(911)的一侧延伸,所述摩擦头(92)设置在对应的倾斜板(912)的端部,所述摩擦头(92)的外周抵挡在位于所述固定夹块(2)上的台阶孔(24)的内壁上。

5.根据权利要求4所述的斜口钳内外刃口铣削设备,其特征在于,所述倾斜板(912)的端部设有一对弧形卡头(913),一对弧形卡头(913)相背设置,所述弧形卡头(913)与对应的摩擦头(92)卡合连接。

6.根据权利要求5所述的斜口钳内外刃口铣削设备,其特征在于,所述摩擦头(92)具有依次相连的固定套(921)和涡卷部(922),所述固定套(921)与对应的一对弧形卡头(913)卡合连接,所述涡卷部(922)抵挡在所述台阶孔(24)的内壁上。

7.根据权利要求6所述的斜口钳内外刃口铣削设备,其特征在于,所述涡卷部(922)的外侧壁上设有若干个小涡卷(9221),所述小涡卷(9221)抵挡在所述台阶孔(24)的内壁上。
