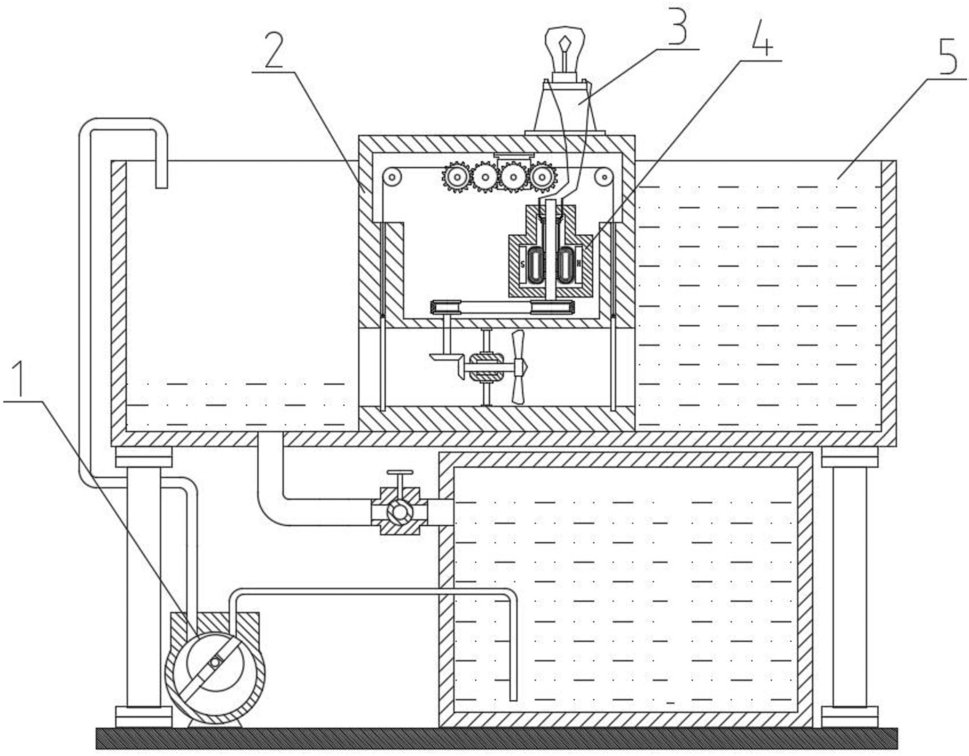

1.一种模拟潮汐环境的潮汐发电演示装置，包括供水组合(1)、大坝组合(2)、点灯(3)、发电组合(4)、模拟箱(5)，其特征在于：供水组合(1)由蓄水箱(1-1)、球阀(1-2)、排水管(1-

3)、旋片供水装置(1-4)、出水管(1-5)、抽水管(1-6)组成，蓄水箱(1-1)安装于球阀(1-2)右侧，蓄水箱(1-1)与球阀(1-2)连接，蓄水箱(1-1)安装于排水管(1-3)右侧，蓄水箱(1-1)安装于旋片供水装置(1-4)右侧，蓄水箱(1-1)与旋片供水装置(1-4)连接，蓄水箱(1-1)安装于出水管(1-5)右侧，蓄水箱(1-1)安装于抽水管(1-6)右侧，蓄水箱(1-1)与抽水管(1-6)连接，球阀(1-2)安装于排水管(1-3)右侧，球阀(1-2)与排水管(1-3)连接，球阀(1-2)安装于旋片供水装置(1-4)上侧，球阀(1-2)安装于出水管(1-5)右侧，球阀(1-2)安装于抽水管(1-

6)上侧，排水管(1-3)安装于旋片供水装置(1-4)上侧，排水管(1-3)安装于出水管(1-5)右侧，排水管(1-3)安装于抽水管(1-6)上侧，旋片供水装置(1-4)安装于出水管(1-5)下侧，旋片供水装置(1-4)与出水管(1-5)连接，旋片供水装置(1-4)安装于抽水管(1-6)左侧，旋片供水装置(1-4)与抽水管(1-6)连接，出水管(1-5)安装于抽水管(1-6)左侧；

球阀(1-2)由阀芯手柄(1-2-1)、阀体(1-2-2)、阀芯(1-2-3)组成，阀芯手柄(1-2-1)安装于阀体(1-2-2)上侧，阀芯手柄(1-2-1)与阀体(1-2-2)连接，阀芯手柄(1-2-1)安装于阀芯(1-2-3)上侧，阀芯手柄(1-2-1)与阀芯(1-2-3)连接，阀体(1-2-2)安装于阀芯(1-2-3)外侧，阀体(1-2-2)与阀芯(1-2-3)连接；

旋片供水装置(1-4)由供水出口(1-4-1)、供水入口(1-4-2)、供水壳体(1-4-3)、滑动叶片(1-4-4)、叶片转盘(1-4-5)组成，供水出口(1-4-1)安装于供水入口(1-4-2)左侧，供水出口(1-4-1)安装于供水壳体(1-4-3)上侧，供水出口(1-4-1)与供水壳体(1-4-3)连接，供水出口(1-4-1)安装于滑动叶片(1-4-4)上侧，供水出口(1-4-1)安装于叶片转盘(1-4-5)上侧，供水入口(1-4-2)安装于供水壳体(1-4-3)上侧，供水入口(1-4-2)与供水壳体(1-4-3)连接，供水入口(1-4-2)安装于滑动叶片(1-4-4)上侧，供水入口(1-4-2)安装于叶片转盘(1-4-5)上侧，供水壳体(1-4-3)安装于滑动叶片(1-4-4)外侧，供水壳体(1-4-3)安装于叶片转盘(1-4-5)外侧，滑动叶片(1-4-4)安装于叶片转盘(1-4-5)侧面，滑动叶片(1-4-4)安装于叶片转盘(1-4-5)连接；

大坝组合(2)由模拟大坝(2-1)、升降闸门(2-2)组成，模拟大坝(2-1)安装于升降闸门(2-2)外侧，模拟大坝(2-1)与升降闸门(2-2)连接；

模拟大坝(2-1)由大坝(2-1-1)、闸门导向通道(2-1-2)、安装板(2-1-3)组成，大坝(2-

1-1)安装于闸门导向通道(2-1-2)下侧，大坝(2-1-1)安装于安装板(2-1-3)侧面，大坝(2-

1-1)与安装板(2-1-3)连接，闸门导向通道(2-1-2)安装于安装板(2-1-3)侧面，闸门导向通道(2-1-2)与安装板(2-1-3)连接；

升降闸门(2-2)由闸门(2-2-1)、钢丝绳(2-2-2)、滑轮(2-2-3)、滚筒(2-2-4)、齿轮(2-

2-5)、闸门电机(2-2-6)组成，闸门(2-2-1)安装于钢丝绳(2-2-2)下侧，闸门(2-2-1)与钢丝绳(2-2-2)连接，闸门(2-2-1)与钢丝绳(2-2-2)连接，闸门(2-2-1)安装于滑轮(2-2-3)下侧，闸门(2-2-1)安装于滚筒(2-2-4)下侧，闸门(2-2-1)安装于齿轮(2-2-5)下侧，闸门(2-

2-1)安装于闸门电机(2-2-6)下侧，钢丝绳(2-2-2)安装于滑轮(2-2-3)外侧，钢丝绳(2-2-

2)安装于滚筒(2-2-4)上侧，钢丝绳(2-2-2)安装于齿轮(2-2-5)上侧，钢丝绳(2-2-2)安装于闸门电机(2-2-6)侧面，滑轮(2-2-3)安装于滚筒(2-2-4)两侧，滑轮(2-2-3)安装于齿轮(2-2-5)两侧，滑轮(2-2-3)安装于闸门电机(2-2-6)两侧，滚筒(2-2-4)安装于齿轮(2-2-5)侧面，滚筒(2-2-4)安装于闸门电机(2-2-6)两侧，齿轮(2-2-5)安装于闸门电机(2-2-6)侧面，齿轮(2-2-5)与闸门电机(2-2-6)轴连接；

发电组合(4)由水轮机组合(4-1)、皮带(4-2)、发电组合(4-3)、主动带轮(4-4)组成，水轮机组合(4-1)安装于皮带(4-2)下侧，水轮机组合(4-1)安装于发电组合(4-3)下侧，水轮机组合(4-1)安装于主动带轮(4-4)下侧，皮带(4-2)安装于发电组合(4-3)下侧，皮带(4-2)与发电组合(4-3)连接，皮带(4-2)安装于主动带轮(4-4)右侧，皮带(4-2)与主动带轮(4-4)连接，发电组合(4-3)安装于主动带轮(4-4)上侧；

水轮机组合(4-1)由叶轮(4-1-1)、外壳体支撑架(4-1-2)、叶轮主轴(4-1-3)、主动斜齿轮(4-1-4)组成，叶轮(4-1-1)安装于外壳体支撑架(4-1-2)右侧，叶轮(4-1-1)安装于叶轮主轴(4-1-3)右侧，叶轮(4-1-1)与叶轮主轴(4-1-3)连接，叶轮(4-1-1)安装于主动斜齿轮(4-1-4)右侧，外壳体支撑架(4-1-2)安装于叶轮主轴(4-1-3)外侧，外壳体支撑架(4-1-2)安装于主动斜齿轮(4-1-4)右侧，叶轮主轴(4-1-3)安装于主动斜齿轮(4-1-4)右侧，叶轮主轴(4-1-3)与主动斜齿轮(4-1-4)连接；

发电组合(4-3)由主动带轮(4-3-1)、发电主轴(4-3-2)、发电壳体(4-3-3)、线圈(4-3-

4)、永磁铁(4-3-5)、绝缘套(4-3-6)、电极(4-3-7)组成，主动带轮(4-3-1)安装于发电主轴(4-3-2)下侧，主动带轮(4-3-1)与发电主轴(4-3-2)连接，发电主轴(4-3-2)安装于发电壳体(4-3-3)内侧，发电主轴(4-3-2)与发电壳体(4-3-3)连接，发电壳体(4-3-3)安装于线圈(4-3-4)外侧，发电壳体(4-3-3)安装于永磁铁(4-3-5)外侧，发电壳体(4-3-3)与永磁铁(4-

3-5)连接，发电壳体(4-3-3)安装于绝缘套(4-3-6)外侧，线圈(4-3-4)安装于永磁铁(4-3-

5)内侧，线圈(4-3-4)安装于发电主轴(4-3-2)外侧，绝缘套(4-3-6)安装于发电主轴(4-3-

2)上部，绝缘套(4-3-6)与发电主轴(4-3-2)连接，电极(4-3-7)安装于线圈(4-3-4)上侧，电极(4-3-7)与线圈(4-3-4)连接，电极(4-3-7)安装于发电壳体(4-3-3)上侧，电极(4-3-7)与发电壳体(4-3-3)连接；

主动带轮(4-4)由主带轮(4-4-1)、主带轮轴(4-4-2)、副斜齿轮(4-4-3)组成，主带轮(4-4-1)安装于主带轮轴(4-4-2)上侧，主带轮(4-4-1)与主带轮轴(4-4-2)连接，主带轮(4-

4-1)安装于副斜齿轮(4-4-3)上侧，主带轮轴(4-4-2)安装于副斜齿轮(4-4-3)上侧，主带轮轴(4-4-2)与副斜齿轮(4-4-3)连接；

供水组合(1)安装于大坝组合(2)下侧，供水组合(1)安装于点灯(3)下侧，供水组合(1)安装于发电组合(4)下侧，供水组合(1)安装于模拟箱(5)下侧，供水组合(1)与模拟箱(5)连接，大坝组合(2)安装于点灯(3)下侧，大坝组合(2)安装于发电组合(4)外侧，大坝组合(2)安装于模拟箱(5)内侧，点灯(3)安装于发电组合(4)上侧，点灯(3)安装于模拟箱(5)上侧，发电组合(4)安装于模拟箱(5)内侧。

2.根据权利要求1所述的一种模拟潮汐环境的潮汐发电演示装置，其特征在于：所述出水管(1-5)与模拟箱(5)连接。

3.根据权利要求1所述的一种模拟潮汐环境的潮汐发电演示装置，其特征在于：所述主动斜齿轮(4-1-4)与副斜齿轮(4-4-3)连接。

4.根据权利要求1所述的一种模拟潮汐环境的潮汐发电演示装置，其特征在于：所述齿轮(2-2-5)数量为四个。
