专利号: 2018112472707
申请人: 西安康倍机电科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

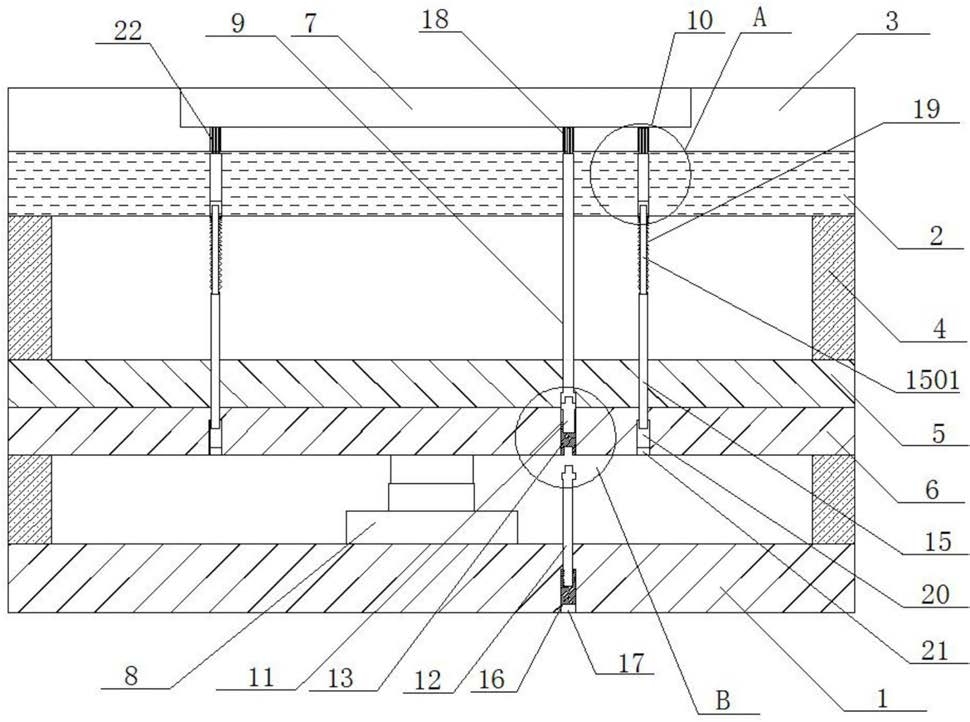

1.一种注塑模具顶出结构,其特征在于:包括第一顶针板(5)、第二顶针板(6)以及第一顶杆组件;所述第一顶针板(5)和第二顶针板(6)安装在模具动模的底板(1)和支撑板(2)之间,所述第二顶针板(6)位于第一顶针板(5)的底部;所述底板(1)上设有驱动装置(8);所述驱动装置(8)的伸缩端与第二顶针板(6)的底部连接,用于驱动第一顶针板(5)和第二顶针板(6)在底板(1)和支撑板(2)之间往复运动;模具动模的动模板(3)内开设有产品容纳腔(7);

所述第一顶杆组件包括第一顶杆(9)、第一支撑杆(11)和第一锁紧件(13);所述第一顶杆(9)的上端设有第一顶针,所述第一顶针的头部与产品容纳腔(7)底部的顶出盖相接触;

所述第一顶杆(9)的下端设有第一连接部(901);所述第一顶杆(9)通过第一连接部(901)与第一支撑杆(11)的上端连接;所述第一支撑杆(11)的下端装配在第一锁紧件(13)内;所述第一锁紧件(13)嵌设在第二顶针板(6)内且与第二顶针板(6)可拆卸连接;

所述第一顶杆(9)的两侧还分别设有多个第二顶出结构;所述第二顶出结构包括第二顶杆(15)和顶针组件(10),所述第二顶杆(15)的上端设有推杆(1501),第二顶杆(15)通过推杆(1501)与顶针组件(10)连接;

所述顶针组件(10)包括导向筒(101)和第二顶针(102),所述第二顶针(102)固设在导向筒(101)的上端且与导向筒(101)连通;所述第二顶针(102)的头部均匀开设有多个透气孔(103);所述第二顶针(102)的头部与产品容纳腔(7)底部的顶出盖相接触;在驱动装置(8)的驱动下,所述第二顶杆(15)与第一顶针板(5)和第二顶针板(6)同步运动且第二顶杆(15)通过推杆(1501)在导向筒(101)内做活塞运动;所述第二顶杆(15)的下端贯穿第一顶针板(5)与嵌设在第二顶针板(6)内的第三锁紧件(20)连接,所述第三锁紧件(20)装配在第二顶针板(6)内;所述推杆(1501)的外部还套设有弹性件(19),所述弹性件(19)的一端抵在第二顶杆(15)上,另一端抵在顶针组件(10)上;

在驱动装置(8)的驱动下,第一顶针板(5)和第二顶针板(6)在底板(1)和支撑板(2)之间往复运动,通过第一顶杆组件和第二顶出结构将产品容纳腔(7)内的产品顶出。

2.根据权利要求1所述的一种注塑模具顶出结构,其特征在于:所述第二顶杆(15)的下端与第三锁紧件(20)螺纹连接,所述第三锁紧件(20)通过第二顶针板(6)上开设的第三装配孔(21)与第二顶针板(6)螺纹连接。

3.根据权利要求1所述的一种注塑模具顶出结构,其特征在于:所述推杆(1501)的头部设有活塞(104)且所述推杆(1501)的头部连同活塞(104)一起装配于导向筒(101)内,所述活塞(104)的四周与导向筒(101)内部紧密贴合。

4.根据权利要求3所述的一种注塑模具顶出结构,其特征在于:所述导向筒(101)与推杆(1501)连接的一端设有筒盖(105),所述筒盖(105)与导向筒(101)螺纹连接,所述推杆(1501)的头部贯穿筒盖(105)连同活塞(104)一起装配于导向筒(101)内;所述弹性件(19)的另一端抵在筒盖(105)上。

5.根据权利要求1所述的一种注塑模具顶出结构,其特征在于:所述导向筒(101)嵌设在支撑板(2)内,所述第二顶针(102)包括多个且均布在导向筒(101)上,所述第二顶针(102)的头部向上延伸且延伸端与产品容纳腔(7)底部的顶出盖相接触;所述第二顶针(102)通过第二顶针(102)末端开设的通孔与导向筒(101)连通。

6.根据权利要求1所述的一种注塑模具顶出结构,其特征在于:所述推杆(1501)与第二顶杆(15)为一体化结构;所述第二顶杆(15)的直径大于推杆(1501)的直径;所述弹性件(19)的一端抵在第二顶杆(15)上,另一端抵在筒盖(105)上。

7.根据权利要求1所述的一种注塑模具顶出结构,其特征在于:所述第一锁紧件(13)通过开设在第二顶针板(6)上的第一装配孔(14)嵌设在第二顶针板(6)内且与第二顶针板(6)螺纹连接;所述第一支撑杆(11)嵌设在第一顶针板(5)和第二顶针板(6)之间。

8.根据权利要求1或7所述的一种注塑模具顶出结构,其特征在于:所述第一支撑杆(11)的下端嵌设在第一锁紧件(13)内且与第一锁紧件(13)螺纹连接,第一支撑杆(11)的上端通过第二连接部(111)上开设的第一条状凸起(112)与第一顶杆(9)键连接。

9.根据权利要求1所述的一种注塑模具顶出结构,其特征在于:所述底板(1)上还设有第二支撑杆(12),所述第二支撑杆(12)的下端嵌设在底板(1)内且通过第二锁紧件(16)与底板(1)螺纹连接,所述第二支撑杆(12)的上端延伸出底部(1)的外部且延伸端开设有第二条状凸起(121),所述第一锁紧件(13)的下一端开设有与第二条状凸起(121)结构相适配的内凹结构(131);所述第二顶针板(6)在驱动装置(8)的作用下朝着底板(1)方向运动时,所述第一锁紧件(13)的下端与第二支撑杆(12)的上端接触且通过第二条状凸起(121)键连接。

10.根据权利要求1所述的一种注塑模具顶出结构,其特征在于:所述第一顶针和第二顶针(102)上均设有弹性缓冲块(18);所述每个弹性缓冲块(18)与第一顶针和第二顶针(102)均可拆卸连接;所述弹性缓冲块(18)内开设有与第一顶针和第二顶针(102)结构相适配的通孔,所述顶针(101)的头部嵌设在弹性缓冲块(102)的通孔内;所述弹性缓冲块(102)的高度与支撑板(2)至产品容纳腔(7)底部的距离相等。
