专利号: 201811252629X
申请人: 陈军杰
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

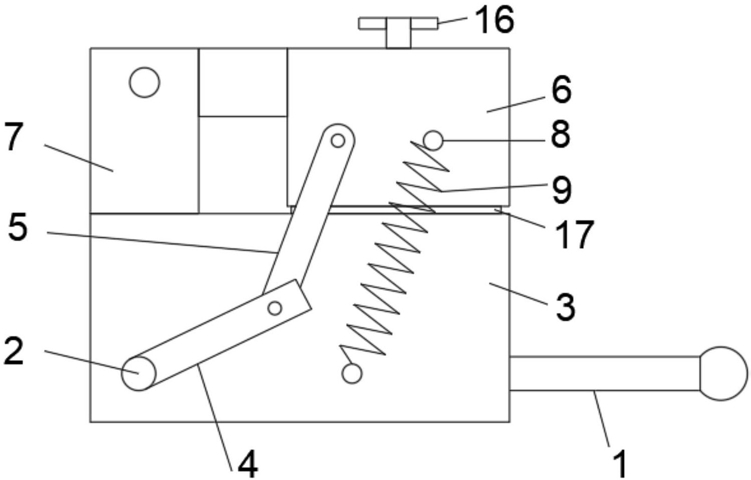

1.一种便于使用的砂纸剪裁器,其特征在于,包括:下夹块(3)、上夹块(6)、切纸机构和传动自锁机构,所述下夹块(3)和上夹块(6)转动连接;传动自锁机构一端固定连接于一转轴(2)上,转轴(2)转动设置于下夹块(3)中,转轴(2)固定连接有手把(1),传动自锁机构的另一端转动连接于上夹块(6);切纸机构可上下滑动且可转动地设置在上夹块(6)上。

2.根据权利要求1所述的一种便于使用的砂纸剪裁器,其特征在于,所述切纸机构包括压柱(14)和裁剪刀(15),所述压柱(14)上下滑动地连接于一转筒(10)内部竖直开设的卡槽(12)中,转筒(10)通过一轴承(11)转动连接于上夹块(6)内,所述裁剪刀(15)固定于压柱(14)的下端面上。

3.根据权利要求2所述的一种便于使用的砂纸剪裁器,其特征在于,所述压柱(14)与转筒(10)之间设置有用于压柱(14)向上复位的复位机构;所述复位机构为回位弹簧(13),回位弹簧(13)设置于卡槽(12)的底部,回位弹簧(13)一端固定连接压柱(14),另一端固定连接转筒(10)。

4.根据权利要求2所述的一种便于使用的砂纸剪裁器,其特征在于,压柱(14)的上端面中心处固定有转把(16);上夹块(6)的下表面固定有用于压紧砂纸的压圈(17)。

5.根据权利要求1或2或3或4所述的一种便于使用的砂纸剪裁器,其特征在于,所述传动自锁机构包括第一连杆(4)和第二连杆(5),第一连杆(4)的一端固定连接于转轴(2)的一端,第一连杆(4)的另一端转动连接于第二连接(5)的一端,第二连接(5)的另一端转动连接于上夹块(6)上;第一连杆(4)上设有截面为L型的连接段,L型的连接段包括竖段(41)和横段(42),第二连杆(5)铰接在L型连接段的竖段(41)上,第二连杆(5)的下端整体为圆弧形,且其下端面为平面(51),所述圆弧面的中心到所述平面(51)的距离小于该圆弧面的半径,该圆弧面以第一连杆(4)与第二连杆(5)之间的转动轴的轴心线为中心线,当第一连杆(4)与第二连杆(5)连成一条直线时,所述平面(51)与横段(42)端面紧贴,可实现横段(42)对第二连杆(5)的限位作用,在第一连杆(4)和第二连杆(5)之间通过施加较小的力,即可克服圆弧面与横段(42)端面的摩擦力,使第一连杆(4)和第二连杆(5)相对运动。

6.根据权利要求1所述的一种便于使用的砂纸剪裁器,其特征在于,下夹块(3)的上方对称的设有两个连接座(7),上夹块(6)转动连接在两个连接座(7)之间;或者,上夹块(6)上对称设置两个连接耳,下夹块转动连接在两个连接耳之间。

7.根据权利要求1所述的一种便于使用的砂纸剪裁器,其特征在于,在上夹块(6)与下夹块(3)的侧壁上均固定有连接柱(8),两个连接柱(8)之间通过拉紧弹簧(9)连接。

8.采用如权利要求4所述的一种便于使用的砂纸剪裁器的剪裁方法

其特征在于,包括如下步骤:

A.向上提起手把(1),手把(1)带动转轴(2)转动,经传动自锁机构的作用,使上夹块(6)与下夹块(3)打开且传动自锁机构处于自锁状态,将待裁剪的砂纸放置于下夹块(3)上,向下压下手把(1),经传动自锁机构的作用,上夹块(6)向下转动,上夹块(6)上的压圈(17)将待裁剪砂纸压住;

B.向下对压柱(14)施压,使裁剪刀(15)能够贴到砂纸的表面,并转动压柱(14),压柱(14)带动转筒(10)转动,而上夹块(6)保持不动,裁剪刀(15)在砂纸的表面进行圆形裁剪。

9.根据权利要求8所述的一种便于使用的砂纸剪裁器的剪裁方法,其特征在于,传动自锁机构包括第一连杆(4)和第二连杆(5),第一连杆(4)的一端固定连接于转轴(2)的一端,第一连杆(4)的另一端转动连接于第二连接(5)的一端,第二连接(5)的另一端转动连接于上夹块(6)上,第一连杆(4)上设有截面为L型的连接段,L型的连接段包括竖段(41)和横段(42),第二连杆(5)铰接在L型连接段的竖段(41)上;

第二连杆(5)的下端整体为圆弧形,且其下端面为平面(51),所述圆弧面的中心到所述平面(51)的距离小于该圆弧面的半径,该圆弧面以第一连杆(4)与第二连杆(5)之间的转动轴的轴心线为中心线,当第一连杆(4)与第二连杆(5)连成一条直线时,所述平面(51)与横段(42)端面紧贴,可实现横段(42)对第二连杆(5)的限位作用,在第一连杆(4)和第二连杆(5)之间通过施加较小的力,即可克服圆弧面与横段(42)端面的摩擦力,使第一连杆(4)和第二连杆(5)相对运动。

步骤A中:

转轴(2)转动,第一连杆(4)的自由端向上摆动,通过第二连杆(5)将上夹块(6)顶起,第一连杆(4)持续摆动的过程中,当第一连杆(4)与第二连杆(5)处于同一条直线时,第一连杆(4)上L型连接段的横段(42)能够抵靠住第二连杆(5),第一连杆(4)不在继续摆动,同时第一连杆(4)与第二连杆(5)的连接处位于死点位置,松开手把(1)后,上夹块(6)在第一连杆(4)与第二连杆(5)的支撑作用下不会落下,此时可以对待裁剪的砂纸进行摆放;

向下压下手把(1),转轴(2)转动,使第一连杆(4)和第二连杆(5)之间产生力的作用,克服圆弧面与横段(42)端面的摩擦力,使第一连杆(4)和第二连杆(5)相对运动,上夹块(6)向下转动,上夹块(6)上的压圈(17)将待裁剪砂纸压住。

10.根据权利要求8所述的一种便于使用的砂纸剪裁器的剪裁方法,其特征在于,在上夹块(6)与下夹块(3)的侧壁上均固定有连接柱(8),两个连接柱(8)之间通过拉紧弹簧(9)连接,步骤A中:

下压把手(1),拉紧弹簧(9)将上夹块(6)下拉,上夹块(6)上的压圈(17)将待裁剪砂纸压住。
