专利号: 2018112551075
申请人: 唐山学院
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2025-03-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

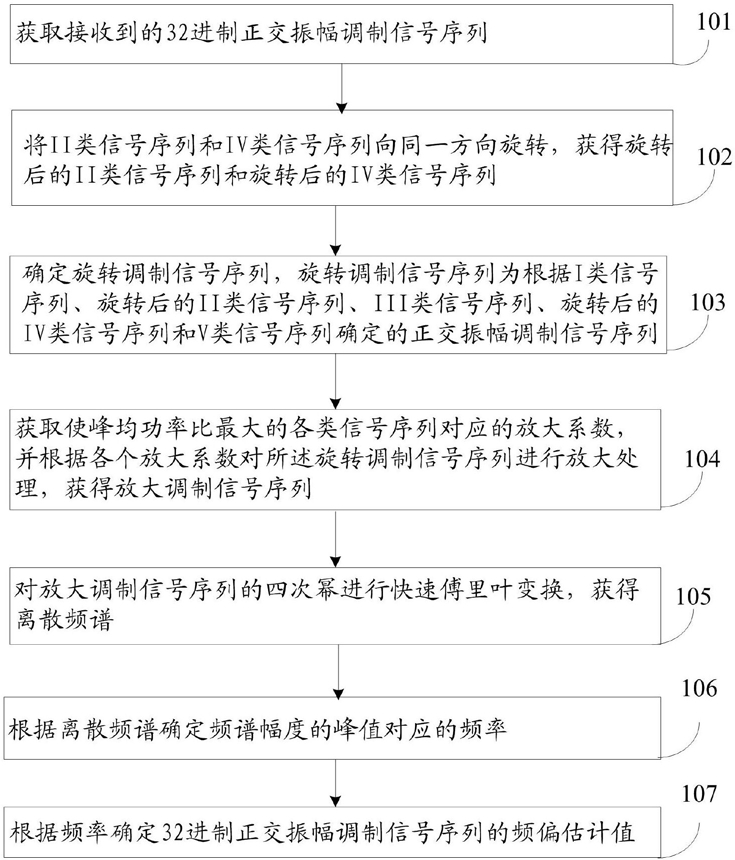

1.一种用于32进制正交振幅调制信号的频偏估计方法,其特征在于,所述频偏估计方法包括:获取接收到的32进制正交振幅调制信号序列,其中,所述32进制正交振幅调制信号序列包括:I类信号序列、II类信号序列、III类信号序列、IV类信号序列和V类信号序列;

将所述II类信号序列和所述IV类信号序列向同一方向旋转π/4,获得旋转后的II类信号序列和旋转后的IV类信号序列;

确定旋转调制信号序列,所述旋转调制信号序列为根据所述I类信号序列、旋转后的所述II类信号序列、所述III类信号序列、旋转后的所述IV类信号序列和所述V类信号序列确定的正交振幅调制信号序列;

获取使峰均功率比最大的各类信号序列对应的放大系数,并根据各个所述放大系数对所述旋转调制信号序列进行放大处理,获得放大调制信号序列;

对所述放大调制信号序列的四次幂进行快速傅里叶变换,获得离散频谱;

根据所述离散频谱确定频谱幅度的峰值对应的频率;

根据所述频率确定所述32进制正交振幅调制信号序列的频偏估计值。

2.根据权利要求1所述的频偏估计方法,其特征在于,使峰均功率比最大的各类信号序列对应的所述放大系数的确定方法包括:获取所述放大调制信号的峰均功率比计算公式:

其中, 表示峰

均功率比, 表示I类信号序列的频谱的峰值功率, 表示旋转后的II类信号序列的频谱的峰值功率, 表示III类信号序列的频谱的峰值功率, 表示旋转后的IV类信号序列的频谱的峰值功率, 表示V类信号序列的频谱的峰值功率,k1表示I类信号序列的放大系数,k2表示旋转后的II类信号序列的放大系数,k3表示III类信号序列的放大系数,k4表示旋转后的IV类信号序列的放大系数,k5表示V类信号序列的放大系数, 表示I类信号序列的频谱的平均功率, 表示旋转后的II类信号序列的频谱的平均功率, 表示III类信号序列的频谱的平均功率, 表示旋转后的IV类信号序列的频谱的平均功率, 表示V类信号序列的频谱的平均功率;

使所述峰均功率比计算公式分别对各个放大系数的偏导等于零,获得各个所述放大系数的比例关系式:根据各类信号序列的峰值功率、平均功率和所述比例关系式确定各个放大系数。

3.根据权利要求1所述的频偏估计方法,其特征在于,根据所述频率确定所述32进制正交振幅调制信号序列的频偏估计值,具体包括:根据公式: 确定所述32进制正交振幅调制信号序列

的频偏估计值,其中, 表示频偏估计值,L表示32进制正交振幅调制信号序列的长度, 表示放大调制信号序列中的第n个元素,n表示放大调制信号序列的序号,f表示傅里叶频谱的频率,T表示32进制正交振幅调制信号的周期。

4.根据权利要求1所述的频偏估计方法,其特征在于,所述将所述II类信号序列和所述IV类信号序列向同一方向旋转π/4,获得旋转后的II类信号序列和旋转后的IV类信号序列,具体包括:将所述II类信号序列逆时针方向旋转π/4,获得旋转后的II类信号序列;

将所述IV类信号序列逆时针方向旋转π/4,获得旋转后的IV类信号序列。

5.一种用于32进制正交振幅调制信号的频偏估计系统,其特征在于,所述频偏估计系统包括:信号序列获取模块,用于获取接收到的32进制正交振幅调制信号序列,其中,所述32进制正交振幅调制信号序列包括:I类信号序列、II类信号序列、III类信号序列、IV类信号序列和V类信号序列;

旋转处理模块,用于将所述II类信号序列和所述IV类信号序列向同一方向旋转π/4,获得旋转后的II类信号序列和旋转后的IV类信号序列;

旋转调制信号确定模块,用于确定旋转调制信号序列,所述旋转调制信号序列为根据所述I类信号序列、旋转后的所述II类信号序列、所述III类信号序列、旋转后的所述IV类信号序列和所述V类信号序列确定的正交振幅调制信号序列;

放大处理模块,用于获取使峰均功率比最大的各类信号序列对应的放大系数,并根据各个所述放大系数对所述旋转调制信号序列进行放大处理,获得放大调制信号序列;

傅里叶变换模块,用于对所述放大调制信号序列的四次幂进行快速傅里叶变换,获得离散频谱;

频率确定模块,用于根据所述离散频谱确定频谱幅度的峰值对应的频率;

频偏估计值确定模块,用于根据所述频率确定所述32进制正交振幅调制信号序列的频偏估计值。

6.根据权利要求5所述的频偏估计系统,其特征在于,所述频偏估计系统还包括放大系数确定模块,所述放大系数确定模块用于确定使峰均功率比最大的各类信号序列对应的所述放大系数,所述放大系数确定模块包括:峰均功率比获取单元,用于获取所述放大调制信号的峰均功率比计算公式:

其中, 表示峰均

功率比, 表示I类信号序列的频谱的峰值功率, 表示旋转后的II类信号序列的频谱的峰值功率, 表示III类信号序列的频谱的峰值功率, 表示旋转后的IV类信号序列的频谱的峰值功率, 表示V类信号序列的频谱的峰值功率,k1表示I类信号序列的放大系数,k2表示旋转后的II类信号序列的放大系数,k3表示III类信号序列的放大系数,k4表示旋转后的IV类信号序列的放大系数,k5表示V类信号序列的放大系数, 表示I类信号序列的频谱的平均功率, 表示旋转后的II类信号序列的频谱的平均功率, 表示III类信号序列的频谱的平均功率, 表示旋转后的IV类信号序列的频谱的平均功率, 表示V类信号序列的频谱的平均功率;

系数比例关系式确定单元,用于使所述峰均功率比计算公式分别对各个放大系数的偏导等于零,获得各个所述放大系数的比例关系式:放大系数确定单元,用于根据各类信号序列的峰值功率、平均功率和所述比例关系式确定各个放大系数。

7.根据权利要求5所述的频偏估计系统,其特征在于,所述频偏估计值确定模块根据公式: 确定所述32进制正交振幅调制信号序列的频偏估计值,其中, 表示频偏估计值,L表示32进制正交振幅调制信号序列的长度, 表示放大调制信号序列中的第n个元素,n表示放大调制信号序列的序号,f表示傅里叶频谱的频率,T表示32进制正交振幅调制信号的周期。

8.根据权利要求5所述的频偏估计系统,其特征在于,所述旋转处理模块包括:II类逆时针旋转单元,用于将所述II类信号序列逆时针方向旋转π/4,获得旋转后的II类信号序列;

IV类逆时针旋转单元,用于将所述IV类信号序列逆时针方向旋转π/4,获得旋转后的IV类信号序列。
