专利号: 2018112568786
申请人: 厦门理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种基于车载视觉的车辆大灯调节控制方法,其特征在于:采集车辆行驶方向前方视野的图像P;对图像P进行处理,获得灰度化图像G;评估当前视野图像的昏暗程度,该昏暗程度以昏暗度评估值ω来表示,昏暗度评估值ω通过计算求取灰度图像G各像素点的灰度值相对于驾驶员视野集中点的加权值来获得;根据昏暗度评估值ω是否达到阈值α来控制大灯的开启或关闭;当达到阈值α大灯开启时,再根据昏暗程度即昏暗度评估值ω的大小生成和输出大灯亮度调节信号,以此调节大灯亮度。

2.根据权利要求1所述的基于车载视觉的车辆大灯调节控制方法,其特征在于:所述的昏暗度评估值ω计算公式为:其中:x0和y0表示驾驶员视线集中点O在灰度图像G中的列和行,w和h分别表示灰度图像G的像素总宽度和总高度,g(x,y)表示灰度图像G的第x列、第y行像素点的灰度值,r(x,y)表示灰度图像G的第x列、第y行像素点相对于驾驶员视线集中点O(x0,y0)的距离大小。

3.根据权利要求1或2所述的基于车载视觉的车辆大灯调节控制方法,其特征在于:所述大灯调节信号的信号功率与ω值的大小成正比关系,当ω=1时产生使大灯为最亮状态的信号功率;且所述亮度调节信号功率ρ根据昏暗度评估值ω来计算,其计算公式为:其中Min对应点亮车灯的最小功率值,Max对应车灯达最大亮度时的功率值,α为阈值。

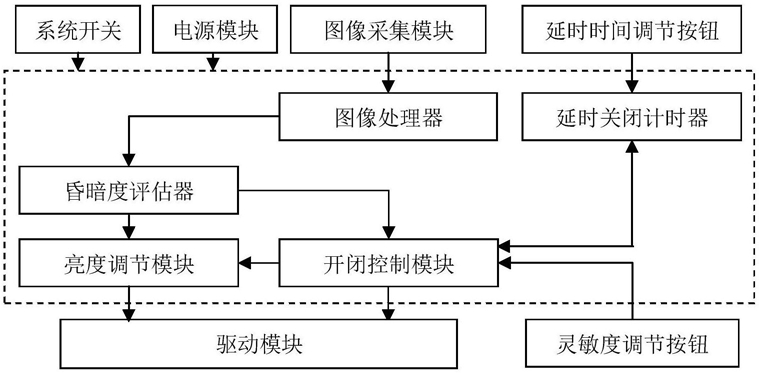

4.一种基于车载视觉的车辆大灯调节控制系统,其特征在于该系统包括:

系统开关,用于人为开启或关闭系统;

电源模块,用于为系统及各模块供电;

图像采集模块,用于根据一定的时间间隔Δ采集车辆行驶方向前方的视野图像P;

图像处理器,用于接收来自图像采集模块的图像P,并对图像P进行降噪和灰度化处理获得灰度图像G;

昏暗度评估器,用于评估当前图像的昏暗程度,根据灰度图像G中各像素点相对于驾驶员的视野集中点的灰度加权值来获得昏暗度评估值ω;

开闭控制模块,根据昏暗度评估值ω是否达到给定阈值α来生成大灯开启和关闭信号;

亮度调节模块,根据昏暗度评估值ω来生成大灯亮度调节信号,信号功率与ω大小成正比关系;

驱动模块,用于将上述车灯开启、关闭信号以及亮度调节信号传输作用到车辆大灯。

5.根据权利要求4所述的一种基于车载视觉的车辆大灯调节控制系统,其特征在于:进一步包括延时关闭计时器,用于延时关闭车辆大灯的控制信号,该延时关闭计时器的延时时间T通过延时时间调节按钮进行设置。

6.根据权利要求4所述的一种基于车载视觉的车辆大灯调节控制系统,其特征在于:进一步包括灵敏度调节按钮,用于调节大灯开启的阈值α。

7.根据权利要求4所述一种基于车载视觉的车辆大灯调节控制系统的控制方法,其特征在于包括如下步骤:当车辆启动时,本系统自动启动,首先进行初始化;

第一步,图像采集模块按一定的时间间隔Δ连续采集车辆行驶方向前方视野的图像P;

第二步,对车辆行驶方向前方视野的图像P进行降噪和灰度化处理,获得灰度图像G;

第三步,根据灰度图像G中各像素点的灰度值相对于驾驶员视野集中点O(x0,y0)的加权值来表示昏暗度评估值ω;

第四步,根据昏暗度评估值ω是否达到阈值α来生成大灯开启和关闭信号;当ω小于阈值α时,表明当前视野足够明亮,仅当车灯为开启状态时开闭控制模块生成车灯关闭信号OFF;而当ω大于或等于阈值α时,表明当前视野足够昏暗,此时如果大灯为关闭状态则开闭控制模块生成车灯开启信号ON,随后进一步根据昏暗度评估值ω来计算亮度调节信号功率ρ并生成车灯亮度调节信号BC;

第五步,一旦以上步骤产生了ON、OFF和BC中的任意控制信号则将这些控制信号驱动输出到车辆大灯;返回第一步。

8.根据权利要求5所述一种基于车载视觉的车辆大灯调节控制系统的控制方法,其特征在于包括如下步骤:当车辆启动时,本系统自动启动,首先进行初始化;

第一步,图像采集模块按一定的时间间隔Δ连续采集车辆行驶方向前方视野的图像P;

第二步,对车辆行驶方向前方视野的图像P进行降噪和灰度化处理,获得灰度图像G;

第三步,根据灰度图像G中各像素点的灰度值相对于驾驶员的视线集中点O(x0,y0)的加权值来计算昏暗度评估值ω;

第四步,根据昏暗度评估值ω是否达到阈值α来生成大灯开启和关闭信号;当ω小于阈值α时,表明当前视野足够明亮,仅当车灯为开启状态且延时关闭计时器的计时时间t已达到设定值T时,开闭控制模块生成车灯关闭信号OFF并复位大灯延时关闭计数器的计时时间t为0,否则暂不生成车灯关闭信号OFF而是更新延时计时器的计时时间t=t+Δ以实现大灯延时关闭;而当ω大于或等于阈值α时,表明当前视野足够昏暗,此时如果大灯为关闭状态则开闭控制模块生成车灯开启信号ON,然后进一步根据昏暗度评估值ω来计算亮度调节信号功率ρ并生成车灯亮度调节信号BC,最后复位大灯延时关闭计数器的计时时间t为0;

第五步,一旦以上步骤产生了ON、OFF和BC中的任意控制信号则将这些控制信号驱动输出到车辆大灯;返回第一步。

9.根据权利要求7或8所述的基于车载视觉的车辆大灯调节控制系统的控制方法,其特征在于:所述的昏暗度评估值ω计算公式为:其中:x0和y0表示驾驶员视线集中点O在灰度图像G中的列和行,w和h分别表示灰度图像G的像素总宽度和总高度,g(x,y)表示灰度图像G的第x列、第y行像素点的灰度值,r(x,y)表示灰度图像G的第x列、第y行像素点相对于驾驶员视线集中点O(x0,y0)的距离大小。

10.根据权利要求7或8所述的基于车载视觉的车辆大灯调节控制系统的控制方法,其特征在于:所述亮度调节信号功率ρ的计算公式为:其中Min对应点亮车灯的最小功率值,Max对应车灯达最大亮度时的功率值,α为阈值。
