专利号: 2018112569774
申请人: 海盐创通技术服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 纸品制作;纸的加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

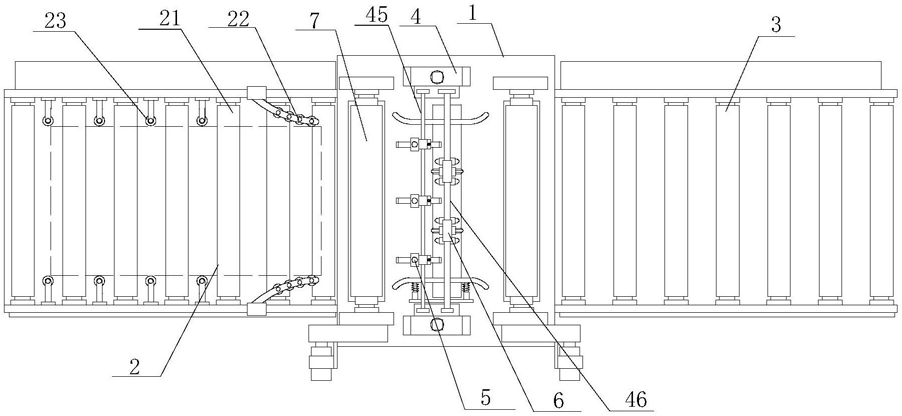

1.一种印刷纸板的裁切装置,其特征在于:包括机架(1)、上料输送辊装置(2)、下料输送辊装置(3)、升降安装装置(4)、进纸导入机构(5)、裁切机构(6)和辊子驱动装置(7),所述机架(1)的两端分别设有上料输送辊装置(2)、下料输送辊装置(3),所述升降安装装置(4)安装在机架(1)上,所述升降安装装置(4)上设有升降座(43),所述升降座(43)之间安装有第一安装梁(45)和第二安装梁(46),所述第一安装梁(45)上安装有若干个进纸导入机构(5),所述进纸导入机构(5)的下方设有进纸压板(55),所述第二安装梁(46)上安装有若干个裁切机构(6),所述裁切机构(6)的下方安装有切割刀组件(64),所述切割刀组件(64)的两侧对称安装有压紧滚轮组件(65),所述切割刀组件(64)的下方设有支撑辊组件(10),所述升降安装装置(4)的两侧对称安装有辊子驱动装置(7),所述进纸导入机构(5)、裁切机构(6)呈交错分布,所述裁切机构(6)还包括第二安装座(61)、第二支撑架(62)和切割刀安装座(63),所述第二安装座(61)与第二固定板(611)配合卡装在第二安装梁(46)上,所述第二安装座(61)的侧壁安装有第二紧定螺栓(612),所述第二安装座(61)的下方安装有第二支撑架(62),所述切割刀安装座(63)安装在第二支撑架(62)的下方,所述切割刀组件(64)安装在切割刀安装座(63)上,所述第二支撑架(62)的两侧向内延伸有第二折边(621),所述压紧滚轮组件(65)通过若干个第二滑杆(651)安装第二折边(621)的下方,所述第二滑杆(651)上设有弹簧,所述第二滑杆(651)的顶部设有调节板(652),所述调节板(652)上安装有调节螺栓(653),所述调节螺栓(653)的下端抵靠在第二折边(621)的上端面,所述进纸导入机构(5)还包括第一安装座(51)、第一支撑架(52)、第一滑杆(53)、第一压板(54),所述第一安装座(51)通过第一卡装腔(511)安装在第一安装梁(45)上,所述第一安装座(51)的一侧通过螺栓与第一固定板(512)相连,所述第一固定板(512)的侧壁安装有第一紧定螺栓(513),所述第一安装梁(45)的侧壁设有与第一紧定螺栓(513)相配合的第一滑槽(451),所述第一安装座(51)的下方设有第一支撑架(52),所述第一支撑架(52)的两侧向内延伸有第一折边,所述第一折边上开设有与第一滑杆(53)相配合的通腔,所述第一压板(54)通过弹簧安装在第一滑杆(53)的下方,所述第一压板(54)的下方固定有进纸压板(55),所述进纸压板(55)的两端设有向上翘起的第二弧形导入部(551)。

2.如权利要求1所述的一种印刷纸板的裁切装置,其特征在于:所述升降安装装置(4)还包括支撑座(41)、升降气缸(42),所述支撑座(41)上对称安装有升降气缸(42),所述升降气缸(42)的伸缩杆与升降座(43)相连,所述升降座(43)的侧壁设有导向架(431),所述导向架(431)与辅助滑杆(432)相配合。

3.如权利要求1所述的一种印刷纸板的裁切装置,其特征在于:所述上料输送辊装置(2)还包括输送辊(21)、防偏导入架(22)和防偏竖辊(23),所述输送辊(21)由电机控制传动机构(211)驱动转动,所述输送辊(21)的两侧对称安装有防偏竖辊(23),所述防偏导入架(22)安装在上料输送辊装置(2)的输出端,所述防偏导入架(22)上安装有若干个防偏滚轮。

4.如权利要求1所述的一种印刷纸板的裁切装置,其特征在于:所述机架(1)上还设有固定防偏挡板(11)、活动防偏挡板(12)、弹性伸缩支架(13)和固定座(14),所述固定防偏挡板(11)、活动防偏挡板(12)呈对称分布,所述活动防偏挡板(12)通过若干个弹性伸缩支架(13)安装在固定座(14)的一侧,所述固定防偏挡板(11)、活动防偏挡板(12)的结构相同,所述固定防偏挡板(11)的两端向外延伸有弯折的第一弧形导入部,所述机架(1)上开设有用于安装支撑辊组件(10)的容槽(100)。
