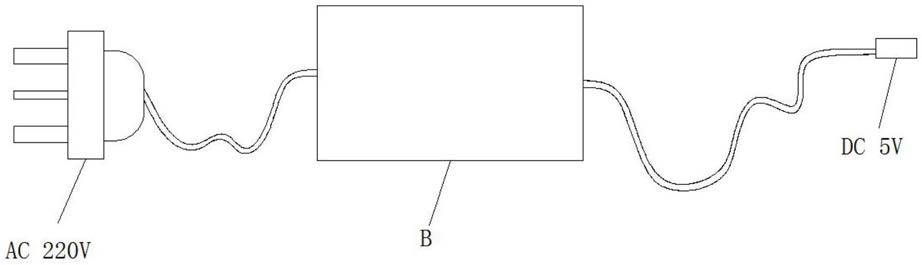

1.5ⅤUSB电源适配器待机自动断电控制电路，其特征在于：包括电源适配器的输入端AC 220V和输出端DC 5V，所述输入端AC 220V与输出端DC5V均通过导线连接电源适配器的内部保护电路。

2.根据权利要求1所述的5ⅤUSB电源适配器待机自动断电控制电路，其特征在于：所述电源适配器的内部保护电路包括输入端AC 220V的L端和N端、输出端DC 5V的正极和负极、光感耦合器IC1、双向可控硅BT1、双向可控硅BT2、启动按钮开关AN1、电阻R1、电阻R2、电阻R3、电阻R4、电阻R5、5VUSB开关电源电路、电流互感器L1、二极管D1、二极管D2、二极管D3、三极管Q1、三极管Q2、电容C1、电容C2、发光二极管LED1。

3.根据权利要求1所述的5ⅤUSB电源适配器待机自动断电控制电路，其特征在于：所述输入端AC 220V的L端分别连接到启动按钮开关AN1的一端、光感耦合器IC1的4脚和双向可控硅BT1的1脚，启动按钮开关AN1的另一端通过电阻R1和双向可控硅BT2连接到双向可控硅BT1的2脚，光感耦合器IC1的3脚连接到电阻R1与双向可控硅BT2的连接线上，光感耦合器IC1的1脚连接到输出端DC 5V，光感耦合器IC1的2脚经电阻R4连接三极管Q2的集电极，光感耦合器IC1的5脚连接到电流互感器的一端，光感耦合器IC1的6脚连接到电流互感器的另一端，双向可控硅BT1的3脚连接到5V USB开关电源电路的1脚，5VUSB开关电源电路的2脚连接到输入端AC 220V的L端，5V USB开关电源电路的3脚接地，5V USB开关电源电路的4脚经电流互感器L1连接到二极管D1的正极，二极管D1的负极分别连接到电容C1的一端、电阻R2的一端与光感耦合器IC1的1脚和输出端DC 5V的连接线上，电容C1的另一端接地，电阻R2分别连接到电容C2的一端、三极管Q1的基极和二极管D2的正极，电容C2的另一端接地，二极管D2的负极连接到二极管D1的负极与输出端DC 5V的连接线上，三极管Q1的发射极连接到二极管D3的负极上，二极管D3的正极连接到二极管D1的负极与输出端DC 5V的正极的连接线上，三极管Q1的集电极连接到电阻R3的一端，电阻R3的另一端连接到三极管Q2的集电极上，三极管Q2的发射极接地，电阻R5的一端连接到光感耦合器IC1的1脚与输出端DC 5V的正极的连接线上，电阻R5的量一端连接到发光二极管LED1的正极，发光二极管LED1的负极连接到输出端DC 5V的负极，发光二极管LED1的负极与输出端DC 5V的负极的连接线上溢出接地。
