专利号: 2018112629671
申请人: 宁波科创助手科技服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

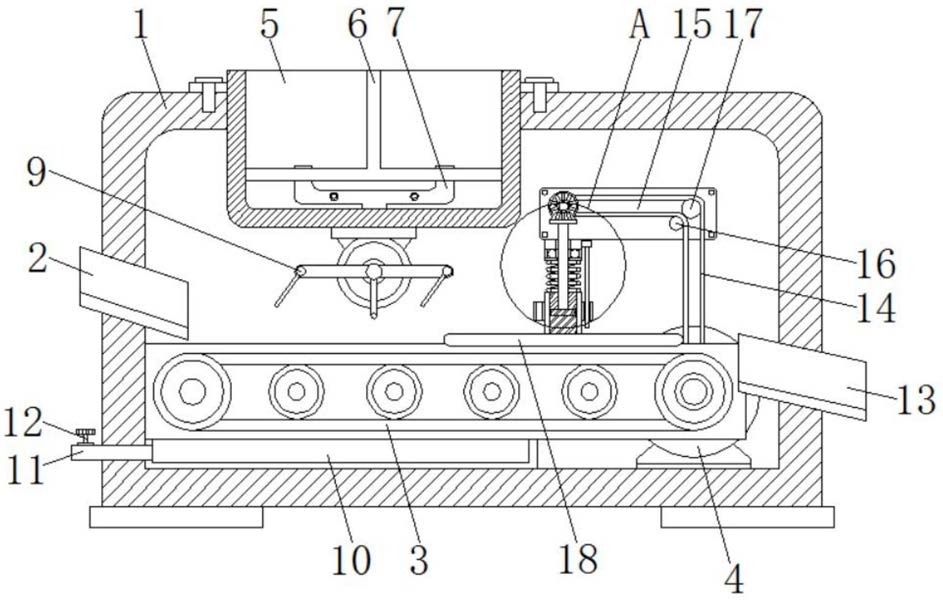

1.一种用于瑜伽垫的清洗消毒装置,包括机体(1),其特征在于:所述机体(1)左侧的中部穿插有入料板(2),且入料板(2)右侧的下方设置有传送带(3),传送带(3)活动安装在机体(1)的内腔底部,且传送带(3)的右端通过驱动电机(4)驱动,驱动电机(4)的底部固定连接在机体(1)内底部的右侧,且传送带(3)顶部左侧的上方设置有箱体(5),箱体(5)固定安装在机体(1)顶部的左侧内,且箱体(5)内套装有倒T形隔板(6),倒T形隔板(6)底部的左右两侧分别穿插有三通管(7)的左右两端,且三通管(7)的左右两端均与箱体(5)的内腔连通,三通管(7)正面的左右两侧均设置有控制阀(8),且两个控制阀(8)均位于机体(1)正面的外侧,箱体(5)底部的中部固定安装有冲洗机构(9),传送带(3)下方的左侧设置有集水槽(10),且集水槽(10)的底部固定连接在机体(1)内底部的坐车车,集水槽(10)的内左壁与排水管(11)的右端连通,且排水管(11)的左端贯穿机体(1)左侧的底部并延伸至机体(1)的外部设置有排水阀(12),传送带(3)的右侧设置有出料板(13),且出料板(13)相背传送带(3)的一侧贯穿机体(1)的右侧并延伸至机体(1)的外部;

所述驱动电机(4)的输出轴上套接有传动带(14)的底端,且驱动电机(4)的上方设置有擦拭机构(15),擦拭机构(15)正面的右侧活动连接有第一辅助轴(16)与第二辅助轴(17),且擦拭机构(15)的背面固定安装在机体(1)的内后壁上,传动带(14)远离驱动电机(4)的一端绕经第一辅助轴(16)与第二辅助轴(17)与擦拭机构(15)活动连接。

2.根据权利要求1所述的一种用于瑜伽垫的清洗消毒装置,其特征在于:所述冲洗机构(9)包括水泵(91)、导水管(92)、分流管(93)、喷水管(94)和冲水管(95),所述水泵(91)的顶部固定连接在箱体(5)底部的中部,且水泵(91)的入水口与三通管(7)的底端连通,水泵(91)的出水口与两个导水管(92)的相对一端连通,且两个导水管(92)正面的相远一侧均固定连接有分流管(93)并与分流管(93)的内腔连通,两个分流管(93)的底部均呈列状固定连接有喷水管(94),水泵(91)出水口的底部与喷水管(95)的顶端连通,且喷水管(95)的底端朝向传送带(3)的顶部倾斜。

3.根据权利要求1所述的一种用于瑜伽垫的清洗消毒装置,其特征在于:所述擦拭机构(15)包括安装板(1501)、从动轴(1502)、纵向锥形齿轮(1503)、横向锥形齿轮(1504)、固定块(1505)、球轴(1506)、转杆(1507)、螺纹管(1508)、压缩弹簧(1509)、螺纹齿轮(1510)、固定环(1511)和稳定杆(1512)。

4.根据权利要求3所述的一种用于瑜伽垫的清洗消毒装置,其特征在于:所述安装板(1501)的背面固定连接在机体(1)的内后壁上,且安装板(1501)正面的左侧活动连接有从动轴(1502)的后端,从动轴(1502)上套接有传动带(14)远离驱动电机(4)的一端,且从动轴(1502)的前端上套接有纵向锥形齿轮(1503),纵向锥形齿轮(1503)的底部与横向锥形齿轮(1504)的顶部啮合,安装板(1501)底部的左侧固定连接有固定块(1505),且固定块(1505)的底部固定连接有球轴(1506),横向锥形齿轮(1504)底部的中部固定连接有转杆(1507),且转杆(1507)远离横向锥形齿轮(1504)的一端贯穿固定块(1505)的底部并与球轴(1506)的内环固定连接,转杆(1507)的下方设置有螺纹管(1508),且转杆(1507)的底端延伸至螺纹管(1508)内并固定连接有螺纹齿轮(1510),螺纹齿轮(1510)的侧表面与螺纹管(1508)的内螺纹槽啮合,且螺纹管(1508)的顶部固定连接有压缩弹簧(1509)的底端,压缩弹簧(1509)的顶端固定连接在球轴(1506)的底部,螺纹管(1508)的侧表面上套装有固定环(1511),且固定环(1511)内滑动连接有稳定杆(1512),稳定杆(1512)的顶端固定连接在固定块(1505)的右侧。

5.根据权利要求4所述的一种用于瑜伽垫的清洗消毒装置,其特征在于:所述螺纹管(1508)的底部固定连接有擦拭棉(18),且擦拭棉(18)的直径与传送带(3)顶部的宽度相等。

6.根据权利要求2所述的一种用于瑜伽垫的清洗消毒装置,其特征在于:所述喷水管(94)远离分流管(93)的一端向左倾斜,且喷水管(94)的底端靠近传送带(3)的顶部。
