专利号: 2018112631328
申请人: 莫建华
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

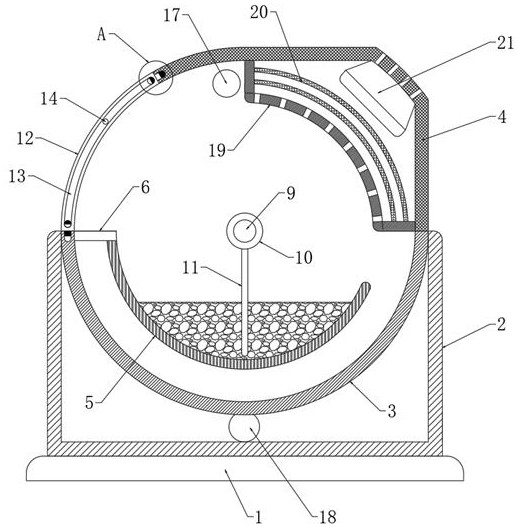

1.一种宠物猫用厕所,包括底座(1),其特征在于,所述底座(1)的上端固定连接有支撑座(2),所述支撑座(2)的内部固定连接有下壳体(3),所述下壳体(3)的上端固定连接有上壳体(4),所述下壳体(3)和上壳体(4)构成封闭状态的壳体,所述上壳体(4)上开设有进出口(12),所述进出口(12)内设有封闭机构,所述下壳体(3)的内部设有弧形的支撑网(5),所述支撑网(5)靠近进出口(12)的一侧固定连接有连接板(6),所述连接板(6)的另一端与下壳体(3)的侧壁固定连接,所述支撑网(5)的内部设有铲屎机构;

所述铲屎机构包括固定在支撑座(2)一侧的防护罩(7),所述防护罩(7)的内部固定安装有伺服马达(8),所述伺服马达(8)的输出端固定连接有转轴(9),所述转轴(9)的另一端贯穿支撑座(2)和下壳体(3)并插设在下壳体(3)的内侧壁中,所述转轴(9)上固定套接有固定套(10),所述固定套(10)上固定连接有过滤网(11),所述过滤网(11)的下端与支撑网(5)贴合;

所述上壳体(4)的一侧设有进水管(17),所述进水管(17)的一端贯穿上壳体(4)并延伸至上壳体(4)的内部,在上壳体(4)内的所述进水管(17)的下端开设有多个出水孔,所述下壳体(3)的下端连通有出水管(18),所述出水管(18)的另一端贯穿支撑座(2);

所述封闭机构包括设置进出口(12)内的门板(13),所述门板(13)的两侧均固定连接有连接轴(14),两个所述连接轴(14)的另一端均插设在进出口(12)的内侧壁中;

所述门板(13)的上下两端均固定安装有第一磁石(15),所述进出口(12)的顶端和底端侧壁上均固定安装有第二磁石(16);

所述第一磁石(15)靠近第二磁石(16)相互靠近的一端磁力方向相反;

所述上壳体(4)的内侧壁上固定连接有隔板(19),所述隔板(19)的上端固定安装有多个电热丝(20);

所述电热丝(20)的上端安装有风扇(21),所述隔板(19)上开设有多个通风孔;

其中,宠物猫排泄完成后,启动伺服马达(8)带动转轴(9)转动,通过固定套(10)带动过滤网(11)转动,过滤网(11)从上端转动至支撑网(5)的内部,猫砂从过滤网(11)内的通道流走,排泄物流在过滤网(11)上,在过滤网(11)转动时,排泄物通过过滤网(11)沿支撑网(5)的边缘滑动至下壳体(3)的内部,并通过出水管(18)排走,将进水管(17)通水,水流冲洗猫砂,此时启动伺服马达(8),带动过滤网(11)慢速转动,从而搅动猫砂;污水通过支撑网(5)流动至下壳体(3),并通过出水管(18)排走,部分的排泄物也随污水一起流走,此时启动伺服马达(8),带动过滤网(11)慢速转动,从而搅动猫砂,方便干燥,启动风扇(21),带动电热丝(20)产生的热量吹向猫砂。

2.根据权利要求1所述的一种宠物猫用厕所,其特征在于,在上壳体(4)外部的所述进水管(17)上开设有螺纹,在支撑座(2)外部的所述出水管(18)上也开设有螺纹。

3.根据权利要求1所述的一种宠物猫用厕所,其特征在于,所述底座(1)的下端固定连接有橡胶垫,所述橡胶垫下开设有防滑纹。
