专利号: 2018112645123
申请人: 安徽昊盛木业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 装饰艺术
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

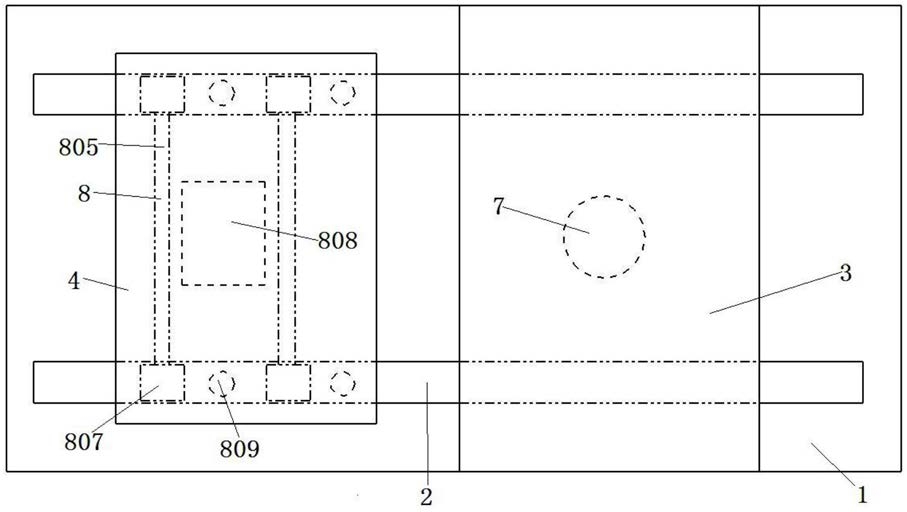

1.一种可清洁除尘的雕刻装置,其特征在于:包括台体(1)、雕刻清洁箱(3)、运输板(4)、回收箱(5)、第一吸风机(6)、第一回收管(7)和运输组件(8),所述台体(1)上固定连接有雕刻清洁箱(3),所述台体(1)内设置有回收箱(5),所述回收箱(5)内设置有第一吸风机(6),所述台体(1)上表面开设有与所述回收箱(5)连通的第一回收管(7),所述台体(1)上表面设置有运输板(4),所述运输板(4)下部设置有运输组件(8);

所述雕刻清洁箱(3)包括进料口(316)和出料口(317),所述进料口(316)和出料口(317)处均设置有第二清洁组件;

所述第二清洁组件包括第二电机(318)、第二转轴(319)、滚轴(320)、毛刷(321)和第三吸尘口(322),所述雕刻清洁箱(3)内侧壁上设置有第二电机(318),所述第二电机(318)的输出端连接有第二转轴(319),所述第二转轴(319)连接有滚轴(320),所述滚轴(320)上均匀布设有毛刷(321),所述进料口(316)和出料口(317)上远离雕刻清洁箱(3)的一侧均设置有第三吸尘口(322),所述第三吸尘口(322)连通有第二回收管。

2.根据权利要求1所述的一种可清洁除尘的雕刻装置,其特征在于:所述雕刻清洁箱(3)包括第一电动伸缩推杆(301)、第一连接块(302)、滑杆(303)、套接滑块(304)、第二电动伸缩推杆(305)、第一电机(306)、第一转轴(307)和刻刀(308),所述雕刻清洁箱(3)内侧壁上设置有第一电动伸缩推杆(301),所述第一电动伸缩推杆(301)的伸缩端连接有第一连接块(302),所述第一电动伸缩推杆(301)下方设置有滑杆(303),所述滑杆(303)上滑动套接有与第一连接块(302)固定连接的套接滑块(304),所述套接滑块(304)下端连接有第二电动伸缩推杆(305),所述第二电动伸缩推杆(305)的伸缩端连接有第一电机(306),所述第一电机(306)输出端连接有第一转轴(307),所述第一转轴(307)下端连接有刻刀(308)。

3.根据权利要求2所述的一种可清洁除尘的雕刻装置,其特征在于:所述雕刻清洁箱(3)还包括第一吸尘管(309)、伸缩吸尘管(310)、第二吸尘管(311)、第一吸尘口(312)、第一固定件(313)和第二固定件(314),所述第一吸尘管(309)一端通过所述第二回收管与回收箱(5)相连通,所述所述第一吸尘管(309)另一端与伸缩吸尘管(310)连通,所述伸缩吸尘管(310)通过第二吸尘管(311)与第一吸尘口(312)相连通,所述第一吸尘管(309)与伸缩吸尘管(310)连通的一端通过第一固定件(313)与套接滑块(304)固定连接,所述第二吸尘管(311)与伸缩吸尘管(310)连通的一端通过第二固定件(314)与第一电机(306)固定连接。

4.根据权利要求2或者3所述的一种可清洁除尘的雕刻装置,其特征在于:所述雕刻清洁箱(3)还包括第二吸尘口(315),所述雕刻清洁箱(3)内左侧壁和右侧壁上均设置有第二吸尘口(315),每个所述第二吸尘口(315)均与所述第二回收管相连通。

5.根据权利要求1所述的一种可清洁除尘的雕刻装置,其特征在于:所述运输组件(8)包括第三电机(801)、第三转轴(802)、第一齿轮(803)、第二齿轮(804)、第一转动轴(805)、第二连接块(806)和滚轮(807),所述运输板(4)内设置有第三电机(801),所述第三电机(801)的输出端连接有第三转轴(802),所述运输板(4)底板上设置有卡槽,所述卡槽内设置有套接在第三转轴(802)上的第一齿轮(803),所述运输板(4)下方设置有第一转动轴(805),所述第一转动轴(805)通过第二连接块(806)与所述运输板(4)相连接,所述第一转动轴(805)上套接有与第一齿轮(803)相啮合的第二齿轮(804),所述第一转动轴(805)两端均套接有滚轮(807)。

6.根据权利要求5所述的一种可清洁除尘的雕刻装置,其特征在于:所述运输板(4)下端面上均匀设置有多个第四吸尘口(809),所述运输板(4)内设置有吸尘箱(808),所述吸尘箱(808)连接有第二吸风机,所述吸尘箱(808)通过第二吸风机与第四吸尘口(809)相连通。

7.根据权利要求6所述的一种可清洁除尘的雕刻装置,其特征在于:所述台体(1)上表面设置有两条相互平行的凹槽(2),所述凹槽(2)与所述滚轴(320)滑动连接。
