专利号: 201811265168X
申请人: 浙江工业大学上虞研究院有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

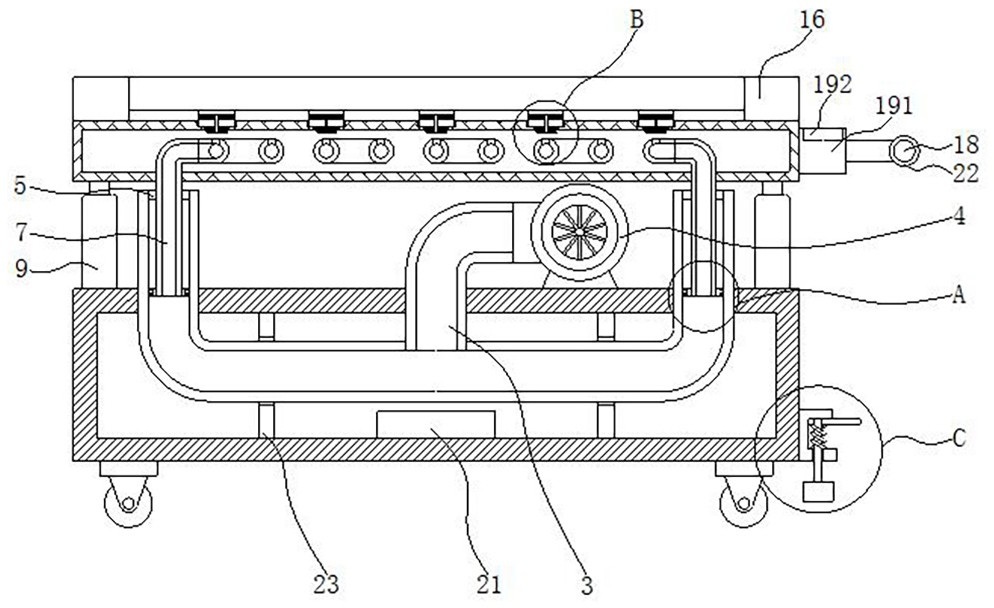

1.一种物流运输用具有防碰撞功能的运输推车,包括第一外壳(1),其特征在于:所述第一外壳(1)的内壁顶部固定连通有第一管道(2),所述第一管道(2)的表面顶部固定连通有第二管道(3),所述第二管道(3)的表面与第一外壳(1)的上表面固定连通,所述第二管道(3)的右侧固定连通有抽风机(4),所述抽风机(4)的底部与第一外壳(1)的上表面固定连接,所述第一管道(2)的内壁顶部固定连接有第一防尘网(5),所述第一管道(2)的内壁并位于第一防尘网(5)下方滑动连接有密封机构(6),所述密封机构(6)的内壁固定连接有第三管道(7),所述第三管道(7)的表面与第一防尘网(5)的内壁滑动连接,所述第三管道(7)的表面并位于第一管道(2)的上方固定连通有第二外壳(8),所述第一外壳(1)的上表面与第二外壳(8)的底部均固定连接有电动推杆(9),所述第三管道(7)靠近第二外壳(8)中心的一侧固定连通有U型管道(10),所述U型管道(10)的上表面开设有第一通孔(11),所述第二外壳(8)的上表面开设有第二通孔(12),所述第二通孔(12)的内壁固定连接有防尘机构(13),所述第二外壳(8)的上表面设置有防滑垫(14),所述防滑垫(14)的上表面开设有第三通孔(15),所述第三通孔(15)的内壁与防尘机构(13)的表面相互配合,所述第二外壳(8)的上表面并位于防滑垫(14)的外部固定连接有挡环(16);

所述第一外壳(1)的底部固定连接有万向轮(17),所述第二外壳(8)的右侧固定连接有把手架(18),所述第二外壳(8)的右侧固定连接有控制机构(19),所述第一外壳(1)的右侧固定连接有脚刹机构(20),所述第一外壳(1)的内壁底部固定连接有蓄电池(21),所述控制机构(19)分别与抽风机(4)、电动推杆(9)和蓄电池(21)电连接。

2.根据权利要求1所述的一种物流运输用具有防碰撞功能的运输推车,其特征在于:所述密封机构(6)包括支撑板(61)、环形槽(62)和密封环(63),所述支撑板(61)的内壁与第三管道(7)的表面底部固定连接,所述环形槽(62)位于支撑板(61)的表面开设,所述环形槽(62)的内壁与密封环(63)的内壁套接,所述密封环(63)的表面与第一管道(2)的内壁滑动连接。

3.根据权利要求1所述的一种物流运输用具有防碰撞功能的运输推车,其特征在于:所述防尘机构(13)包括第二防尘网(131)、支撑架(132)、转轴(133)、扇叶(134)、固定架(135)和毛刷(136),所述第二防尘网(131)的表面与第二通孔(12)的内壁固定连接,所述第二通孔(12)的内壁并位于第二防尘网(131)的下方与支撑架(132)的表面固定连接,所述支撑架(132)的内壁通过轴承与转轴(133)的表面固定连接,所述转轴(133)的顶部贯穿第二防尘网(131)并延伸至第二防尘网(131)的外部,所述转轴(133)的表面底部与扇叶(134)的内壁固定连接,所述转轴(133)的表面顶部与固定架(135)的内壁固定连接,所述固定架(135)的底部与毛刷(136)的上表面固定连接,所述毛刷(136)的底部与第二防尘网(131)上表面滑动连接。

4.根据权利要求1所述的一种物流运输用具有防碰撞功能的运输推车,其特征在于:所述控制机构(19)包括固定块(191)和控制面板(192),所述固定块(191)的左侧与第二外壳(8)的右侧固定连接,所述固定块(191)的上表面内壁与控制面板(192)的表面固定连接,所述控制面板(192)分别与抽风机(4)、电动推杆(9)和蓄电池(21)电连接。

5.根据权利要求1所述的一种物流运输用具有防碰撞功能的运输推车,其特征在于:所述脚刹机构(20)包括限位架(201)、第四通孔(202)、支撑杆(203)、弹簧(204)、踏板(205)和防滑块(206),所述第四通孔(202)位于限位架(201)的内壁底部开设,所述第四通孔(202)的内壁与支撑杆(203)的表面滑动连接,所述支撑杆(203)的表面并位于限位架(201)的内部与弹簧(204),所述内壁套接,所述支撑杆(203)的表面并位于弹簧(204)的上方与踏板(205)的内壁滑动连接,所述踏板(205)的表面与限位架(201)的内壁滑动连接,所述支撑杆(203)的底部与防滑块(206)的上表面固定连接。

6.根据权利要求3所述的一种物流运输用具有防碰撞功能的运输推车,其特征在于:所述第二防尘网(131)的孔径与第一防尘网(5)的孔径均为一微米至三微米。

7.根据权利要求1所述的一种物流运输用具有防碰撞功能的运输推车,其特征在于:所述把手架(18)的表面包括有缓冲套(22),所述缓冲套(22)的内壁与把手架(18)的内壁套接。

8.根据权利要求1所述的一种物流运输用具有防碰撞功能的运输推车,其特征在于:所述第一外壳(1)的内部包括有固定板(23),所述固定板(23)的内壁与第一管道(2)的表面固定连接,所述固定板(23)的表面与第一外壳(1)的内壁固定连接。

9.根据权利要求1所述的一种物流运输用具有防碰撞功能的运输推车,其特征在于:所述万向轮(17)的数量为四个,且四个万向轮(17)呈对称分布。
