1.一种二硫化钒纳米棒阵列电催化剂的制备方法，其特征在于，包括以下步骤：将导电碳基浸泡在NaVO3：CH3CSNH2：C6H12N4质量比为（0.1~0.5）（0.2~0.8）：（0.5~1.5）的溶液中，水热反应得到均匀的纳米棒状VS2。

2.根据权利要求1所述的一种二硫化钒纳米棒阵列电催化剂的制备方法，其特征在于，所述导电碳基为经活化处理的碳布。

3.根据权利要求1所述的一种二硫化钒纳米棒阵列电催化剂的制备方法，其特征在于，所述经活化处理的碳布由包括以下步骤的方法得到：将碳布在80 120℃于浓硝酸中回流活~化1 3小时，然后用乙醇和去离子水分别清洗3 5次，40 70℃下干燥6 8h得到处理后的碳~ ~ ~ ~布。

4.根据权利要求1所述的一种二硫化钒纳米棒阵列电催化剂的制备方法，其特征在于，所述水热反应温度为160 220℃，水热反应时间为18 30h。

~ ~

5.根据权利要求1所述的一种二硫化钒纳米棒阵列电催化剂的制备方法，其特征在于，具体步骤包括：

1）将碳布裁剪成1×5cm的长方形，在80 120℃于浓硝酸中回流活化1 3小时，然后用乙~ ~醇和去离子水分别清洗3 5次，40 70℃下干燥6 8h得到处理后的碳布；

~ ~ ~

2）分别称取0.1g 0.5g的NaVO3、0.2g 0.8g的CH3CSNH2、及0.5g 1.5g 的C6H12N4，溶于20~ ~ ~ ~

40ml去离子水中，在室温下磁力搅拌40 60min，得到澄清溶液；

~

3）将步骤1）处理的碳布放入反应内衬中，将步骤2）得到的澄清溶液倒入，密封进行水热反应，设定反应温度为160 220℃，反应时间为18 30h；

~ ~

4）反应结束后，待反应釜自然冷却至室温，取出碳布，然后用乙醇和去离子水分别清洗

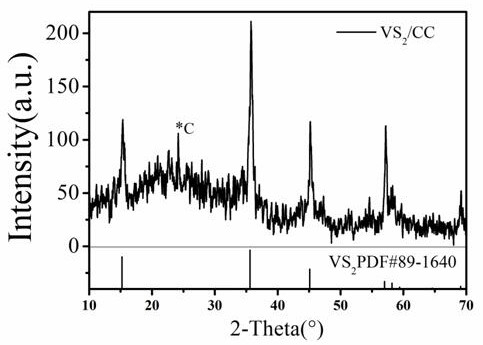

3次，最后将碳布40~70℃下干燥5~8h，即得到均匀的纳米棒状VS2。

6.权利要求1 4任一项所述方法制备的一种二硫化钒纳米棒阵列电催化剂。

~
