专利号: 2018112669876
申请人: 成都师范学院
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

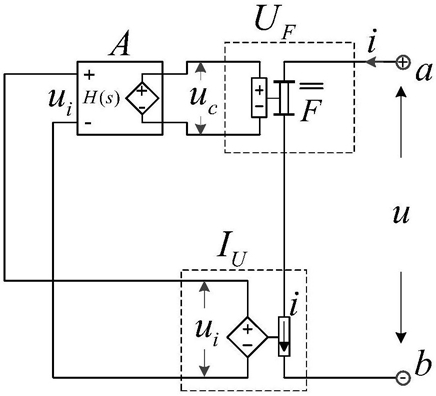

1.一种电流分数阶积分控制式忆阶元,其特征在于,包括引脚a、引脚b、压控变阶分抗UF、电流控制电压源IU和电压分数阶积分器A,所述压控变阶分抗UF包括电压控制端uc和变阶分抗 所述压控变阶分抗UF内变阶分抗 的运算阶受电压控制端uc的电压值控制,所述压控变阶分抗内电压控制端uc的输入阻抗为无穷大,所述电流控制电压源IU包括电流控制端i和电压源输出端ui,所述电流控制电压源的电流控制端i的输入阻抗为零,所述电流控制电压源的电压源输出端ui的输出阻抗为零,所述电流控制电压源IU内电压源输出端ui的电压值受电流控制端i的电流值控制,所述电压分数阶积分器A包括电压输入端ui和电压输出端uc,所述电压分数阶积分器的输入端ui的输入阻抗为无穷大,所述电压分数阶积分器的电压输出端uc的输出阻抗为零,所述引脚a、压控变阶分抗UF内变阶分抗 电流控制电压源IU内电流控制端以及引脚b为串联关系,所述电流控制电压源IU的电压源输出端与电压分数阶积分器的电压输入端相连,所述电压分数阶积分器电压输出端与压控变阶分抗的电压控制端相连;所述变阶分抗 的阻抗函数 变阶分抗的运算阶μM与电压控制端uc的电压值有关,F(μ)称为变阶分抗的特征量,s是拉普拉斯变量;所述电流控制电压源IU内电压输出端的输出电压ui=Kj×i,Kj为电流控制电压源IU的控制系数;从时刻0至t,所述电压分数阶积分器A内电压输出端的电压值 Ki为电压分数阶积分器A的比例系数,运算阶-1<μ<0, 为积分运算符号,时刻0为分数阶积分的下限,时刻t为分数阶积分的上限。

2.根据权利要求1所述的压控变阶分抗UF内变阶分抗 的运算阶μM(uc)=kuc,k为压控变阶分抗UF的控制系数。
