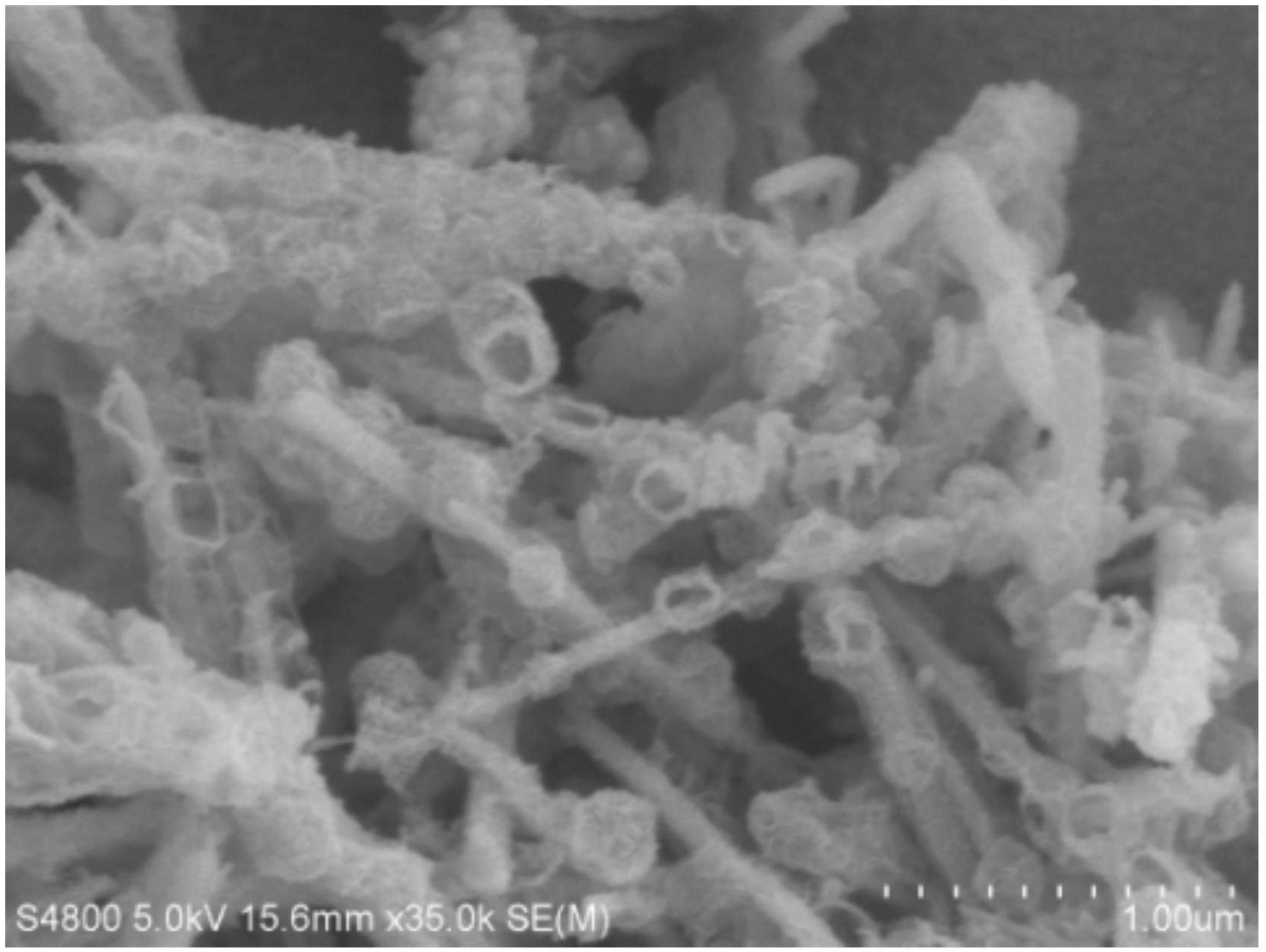

1.一种一维轴向分级结构的MnO2纳米管@Ni-Co LDH/CoS2纳米笼复合材料，其特征在于，包括核和包覆于所述核的外部的壳，所述核为MnO2纳米管，所述壳为Ni-Co LDH/CoS2中空纳米笼，其中，所述Ni-Co LDH/CoS2中空纳米笼是由层状Ni-Co双氢氧化物Ni-Co LDH组成的中空纳米笼，且Ni-Co LDH片层之间形成有CoS2。

2.一种如权利要求1所述的一维轴向分级结构的MnO2纳米管@Ni-Co LDH/CoS2纳米笼复合材料的制备方法，其特征在于，包括：将MnO2纳米管@Ni-Co LDH纳米笼核壳复合材料、硫源于有机溶剂中进行接触反应，接着后处理以制得所述一维轴向分级结构的MnO2纳米管@Ni-Co LDH/CoS2纳米笼复合材料。

3.根据权利要求2所述的制备方法，其中，所述MnO2纳米管@Ni-Co LDH纳米笼核壳复合材料、硫源的重量比为0.03：0.015-0.12。

4.根据权利要求2所述的制备方法，其中，所述MnO2纳米管@Ni-Co LDH纳米笼核壳复合材料、有机溶剂的用量比为0.03g：30-40mL。

5.根据权利要求2所述的制备方法，其中，所述接触反应满足以下条件：反应温度为85-

95℃，反应时间为2-5h。

6.根据权利要求2所述的制备方法，其中，所述接触反应采用溶剂热法进行。

7.根据权利要求2所述的制备方法，其中，所述硫源选自硫代乙酰胺、硫化钠和硫粉中的至少一者；

优选地，所述有机溶剂选自乙醇、甲醇、和N，N-二甲基甲酰胺中的至少一者。

8.根据权利要求2所述的制备方法，其中，所述MnO2纳米管@Ni-Co LDH纳米笼核壳复合材料的平均直径为300-400nm。

9.根据权利要求2所述的制备方法，其中，所述制备方法的加料顺序为：先将MnO2纳米管@Ni-Co LDH纳米笼核壳复合材料分散于有机溶剂中形成溶液A，将硫源分散于有机溶剂中形成溶液B；然后将溶液A、溶液B混合。

10.一种如权利要求1所述的一维轴向分级结构的MnO2纳米管@Ni-Co LDH/CoS2纳米笼复合材料在超级电容器电极材料中的应用。
