专利号: 2018112673443
申请人: 上海理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 制冷或冷却;加热和制冷的联合系统;热泵系统;冰的制造或储存;气体的液化或固化
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

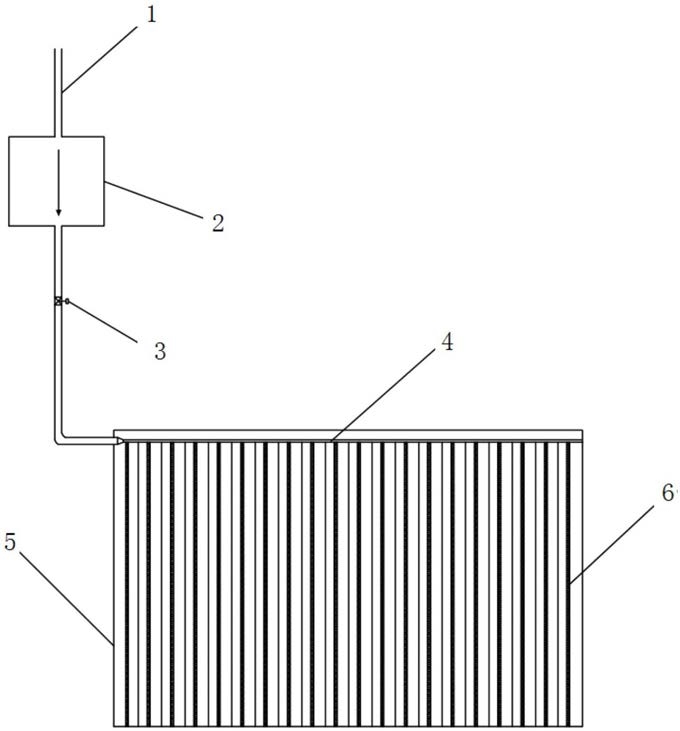

1.一种利用冷凝水的膜蒸发冷凝器,包括冷凝水管、水箱、开孔管、冷凝器,其特征在于:所述冷凝器的翅片上设有纳米多孔薄膜,室内蒸发器侧冷凝水出口通过冷凝水管连接室外的水箱,水箱的低温冷凝水出口连接开孔管,开孔管连通冷凝器的翅片上的纳米多孔薄膜;使室内蒸发器侧冷凝得到的冷凝水经由冷凝水管送至室外的水箱中,水箱中的低温冷凝水通过开孔管中的小孔流到纳米多孔薄膜中,依靠重力作用及纳米薄膜的毛细管压力,使得冷凝水均匀充注在纳米多孔薄膜中,形成一条水膜,不断发生蒸发冷却吸热过程,使冷凝器表面温度降低,同时降低周围空气的温度。

2.根据权利要求1所述的利用冷凝水的膜蒸发冷凝器,其特征在于:所述纳米多孔薄膜均匀连续、平展的粘附在冷凝器的翅片上。

3.根据权利要求2所述的利用冷凝水的膜蒸发冷凝器,其特征在于:所述纳米多孔薄膜交错粘附在冷凝器的翅片上;所述纳米多孔薄膜的厚度为微米级,可减少翅片与纳米级多孔薄膜的之间的导热热阻。

4.根据权利要求1所述的利用冷凝水的膜蒸发冷凝器,其特征在于:所述水箱置于室外侧,并连接水箱补水管。

5.根据权利要求1所述的利用冷凝水的膜蒸发冷凝器,其特征在于:所述水箱与开孔管之间的连接管上设有电磁阀,通过电磁阀的开度,来调节进入纳米多孔薄膜中的冷凝水量。

6.根据权利要求1所述的利用冷凝水的膜蒸发冷凝器,其特征在于:所述开孔管放置于冷凝器内部的上侧位置,开孔管上均匀开孔,且开孔位置位于纳米多孔薄膜的上方;开孔孔径d<5mm。

7.根据权利要求1所述的利用冷凝水的膜蒸发冷凝器,其特征在于:所述冷凝器的翅片间距6-8mm,可使纳米级多孔水膜与空气的充分换热。
