1.一种一维结构的二氧化锰纳米管@Ni-Co LDH纳米笼核壳复合材料的制备方法，其特征在于，包括：

1)将MnO2纳米管@ZIF-67分散于有机溶剂中形成混合溶液A；

2)将镍源分散于有机溶剂中形成混合溶液B；

3)将所述混合溶液A、混合溶液B混合后进行接触反应，接着后处理以制得所述一维结构的二氧化锰纳米管@Ni-Co LDH纳米笼核壳复合材料；

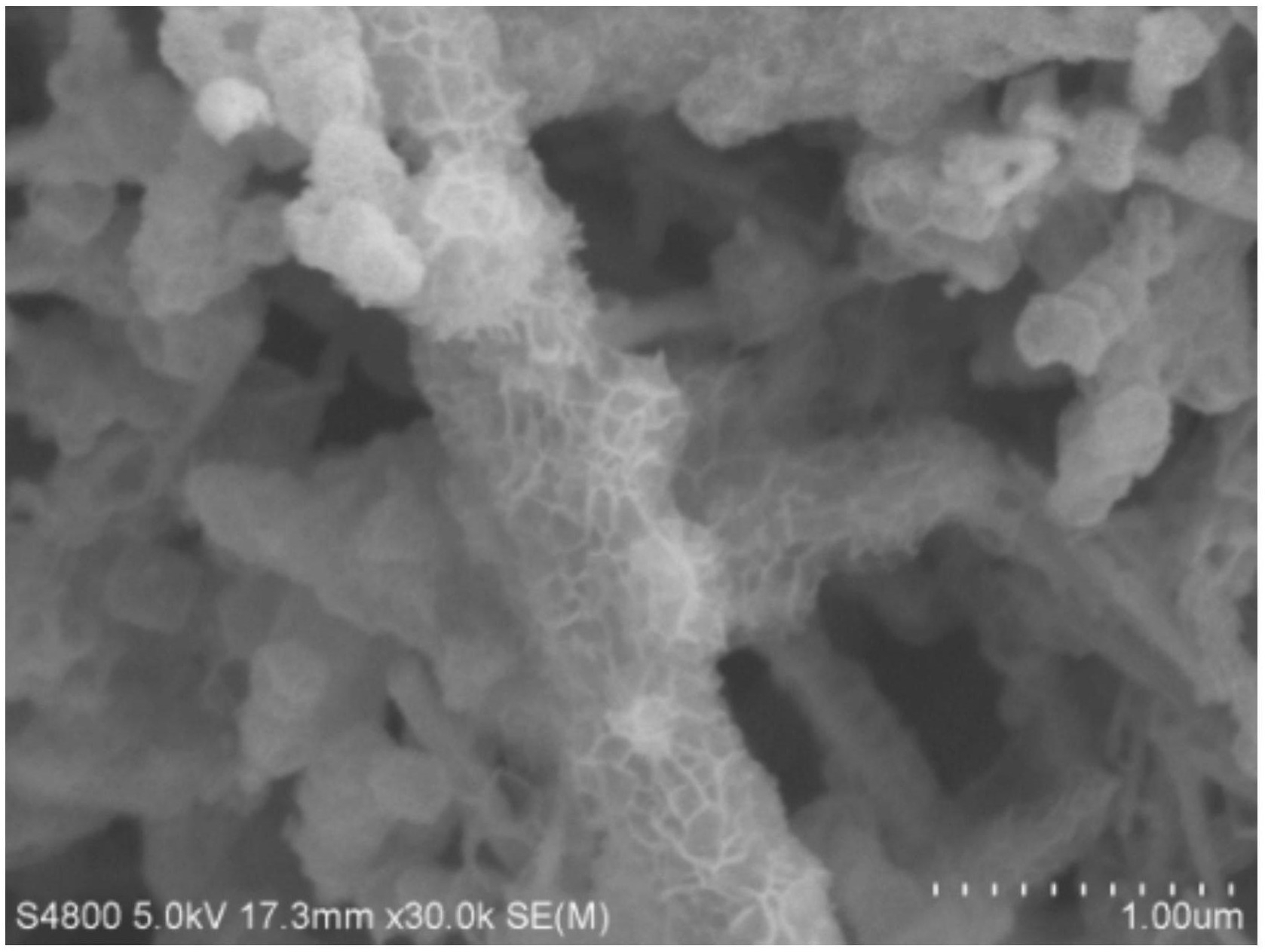

其中，所述二氧化锰纳米管@Ni-Co LDH纳米笼核壳复合材料包括核和包覆于核的外部的壳，复合材料中核为MnO2纳米管，复合材料中壳为Ni-Co LDH中空纳米笼；Ni-Co LDH中空纳米笼是由层状Ni-Co双氢氧化物组成的中空纳米笼；MnO2纳米管@ZIF-67由核和包覆于所述核的外部的壳组成，MnO2纳米管@ZIF-67中核为MnO2纳米管，MnO2纳米管@ZIF-67中壳为ZIF-67多面体。

2.根据权利要求1所述的制备方法，其中，所述MnO2纳米管@ZIF-67、镍源的重量比为

0.05g：0.05-0.1g。

3.根据权利要求1所述的制备方法，其中，在步骤1)中，所述MnO2纳米管@ZIF-67、有机溶剂的用量比为0.05g：5-10mL；

在步骤2)中，所述镍源、有机溶剂的用量比为0.05-0.1g：10-20mL。

4.根据权利要求1所述的制备方法，其中，所述镍源选自六水合硝酸镍、氯化镍和硫酸镍中的至少一者。

5.根据权利要求1所述的制备方法，其中，所述有机溶剂选自甲醇、乙醇和N，N-二甲基甲酰胺中的至少一者。

6.根据权利要求1所述的制备方法，其中，所述MnO2纳米管@ZIF-67的平均直径为300-

400nm，Ni-Co LDH纳米笼的平均直径为80-150nm。

7.根据权利要求1所述的制备方法，其中，在步骤1)和2)中，所述分散采用超声震荡的方式，且超声时间为3-15min。

8.根据权利要求1所述的制备方法，其中，在步骤3)中，所述接触反应满足以下条件：采用回流法或溶剂热法进行，反应时间为2.5-5h，反应温度为70-90℃。

9.根据权利要求1所述的制备方法，其中，在步骤3)中，所述后处理包括：将反应体系进行离心分离，接着将离心后的沉淀物进行洗涤，然后干燥。

10.一种如权利要求1-9中任意一项所述的方法制得的所述的一维结构的二氧化锰纳米管@Ni-Co LDH纳米笼核壳复合材料在超级电容器电极材料中的应用。
