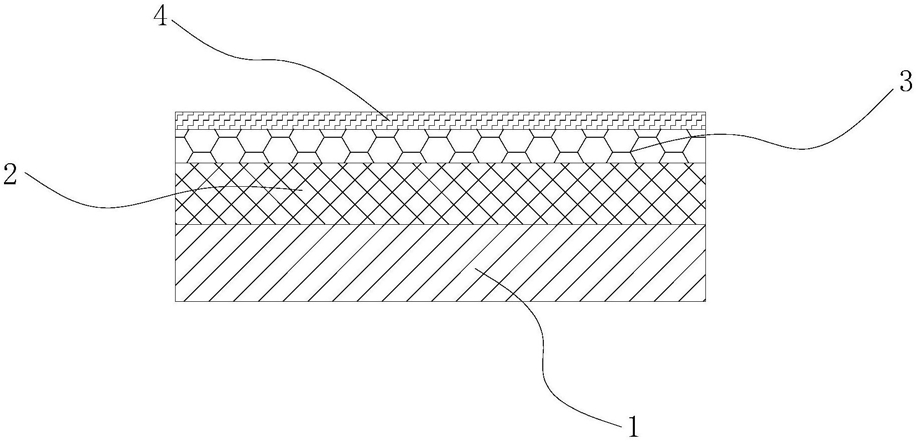

1.一种柔性太阳能电池材料的制备方法，其特征在于，包括以下步骤：(1)将富勒烯、偶氮聚乙二醇和甲苯溶剂混合均匀，然后冻融循环脱气，再置于密封管中真空密封、加热，然后旋转蒸发脱除甲苯得到富勒烯胶体；

(2)将三氯化铁溶解在甲苯溶剂中，加入3‑己基噻吩单体，氮气保护下常温搅拌24小时，然后加入甲醇索氏提取2～4小时，加入丙酮索氏提取5～7小时得到聚3‑己基噻吩P3HT；

(3)向富勒烯胶体中加入P3HT，常温搅拌，旋转蒸发得到富勒烯‑聚乙二醇/P3HT胶体；

(4)将富勒烯‑聚乙二醇/P3HT胶体经旋转涂膜机按1000～2500r/min速度涂覆在模板上，然后60～70℃干燥60～90h得到柔性太阳能电池材料；

步骤(3)中富勒烯胶体与P3HT的质量比为75:2～5。

2.根据权利要求1所述的柔性太阳能电池材料的制备方法，其特征在于，步骤(1)中富勒烯、偶氮聚乙二醇的摩尔比为1:4～7。

3.根据权利要求1或2所述的柔性太阳能电池材料的制备方法，其特征在于，密封管加热温度65～75℃，加热时间10～15h。

4.根据权利要求1或2所述的柔性太阳能电池材料的制备方法，其特征在于，步骤(1)中冻融循环过程2～5次，每次冻融循环过程如下：将混合物在液氮下凝结成固体，然后抽取真空至真空度0.06～0.08MPa，并保持冷冻状态8～15min，再置于常温水中解冻至无固体物质。

5.根据权利要求1或2所述的柔性太阳能电池材料的制备方法，其特征在于，步骤(2)中三氯化铁与3‑己基噻吩的摩尔比为27.7～35:1，甲醇、丙酮和甲苯体积比为12～17:12～

17:1。

6.根据权利要求1或2所述的柔性太阳能电池材料的制备方法，其特征在于，步骤(3)中搅拌时间20～30h。

7.根据权利要求1所述的柔性太阳能电池材料的制备方法，其特征在于，步骤(3)中旋转蒸发的温度为55～65℃，真空度为0.06～0.08MPa。
