专利号: 2018112724252
申请人: 天津商业大学
专利类型:发明专利
专利状态:已下证
专利领域: 制冷或冷却;加热和制冷的联合系统;热泵系统;冰的制造或储存;气体的液化或固化
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

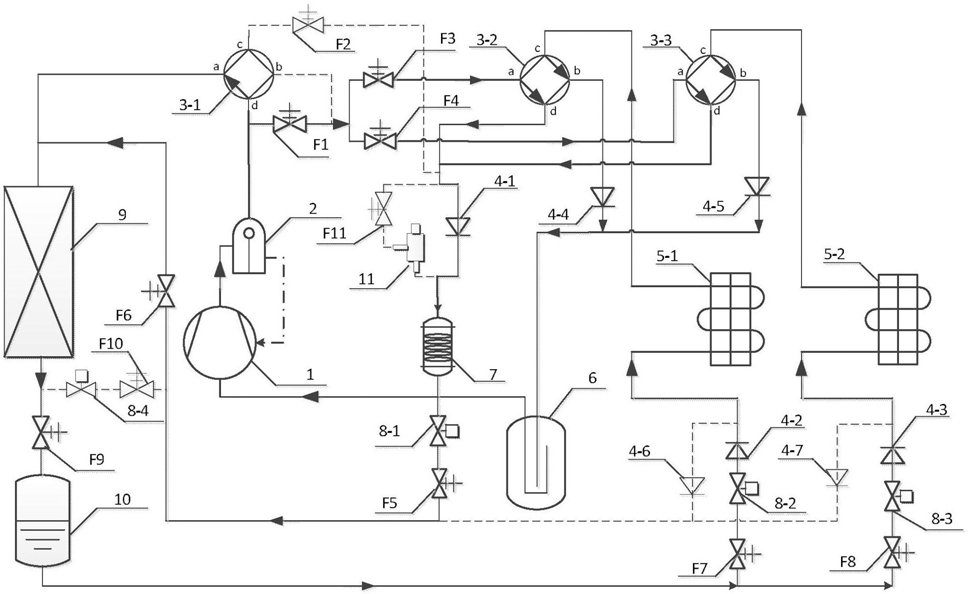

1.一种可连续供热除霜的空气源热泵机组,其特征在于,包括压缩机(1)、油分离器(2)、四通换向阀、单向阀、室外换热器、气液分离器(6)、相变蓄热器(7)、电子膨胀阀、室内换热器(9)、高压储液器(10)、蒸发压力调节阀(11);

所述油分离器(2)与压缩机(1)、电磁阀一(F1)、四通换向阀(3-1)相连,四通换向阀一(3-1)与电磁阀二(F2)、电磁阀三(F3)、电磁阀四(F4)、室内换热器(9)相连,室内换热器(9)与电磁阀六(F6)、电磁阀九(F9)、电子膨胀阀四(8-4)相连,高压储液器(10)与电磁阀九(F9)、电磁阀七(F7)、电磁阀八(F8)相连,电子膨胀阀二(8-2)与电磁阀七(F7)、单向阀二(4-2)相连,电子膨胀阀三(8-3)与电磁阀八(F8)、单向阀三(4-3)相连,室外换热器一(5-1)与单向阀二(4-2)、单向阀六(4-6)、四通换向阀二(3-2)相连,室外换热器二(5-2)与单向阀三(4-3)、单向阀七(4-7)、四通换向阀三(3-3)相连,电磁阀一(F1)与电磁阀三(F3)、电磁阀四(F4)相连,四通换向阀二(3-2)与电磁阀三(F3)、室外换热器一(5-1)、单向阀四(4-4)相连,四通换向阀二(3-2)的D端分别连接单向阀一(4-1)、电磁阀二(F2)、电磁阀十一(F11),四通换向阀三(3-3)与电磁阀四(F4)、室外换热器二(5-2)、单向阀五(4-5)相连,四通换向阀三(3-3)的D端分别连接单向阀一(4-1)、电磁阀二(F2)、电磁阀十一(F11),气液分离器(6)与压缩机(1)、单向阀四(4-4)、单向阀五(4-5)相连,电磁阀五(F5)与单向阀六(4-6)、单向阀七(4-7)、电磁阀十(F10)、电磁阀六(F6)、电子膨胀阀一(8-1)相连,相变蓄热器(7)与单向阀一(4-1)、蒸发压力调节阀(11)、电子膨胀阀一(8-1)相连,电磁阀十(F10)与电子膨胀阀四(8-4)、单向阀六(4-6)、单向阀七(4-7)相连。
