专利号: 2018112725359
申请人: 武晓丹
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

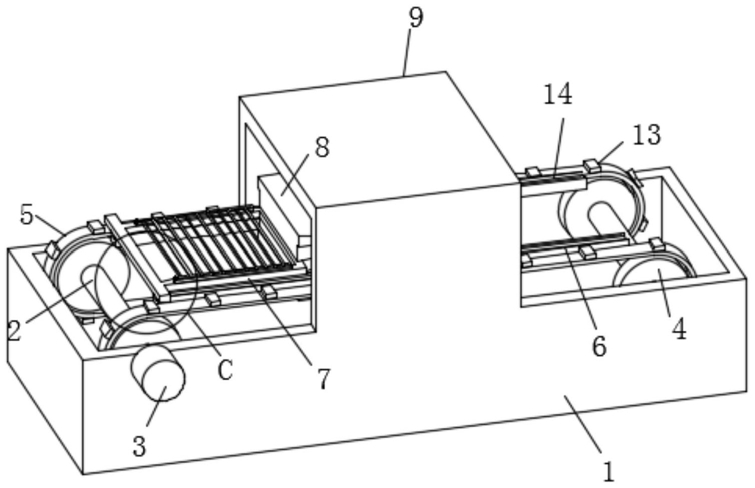

1.一种竹签加工用毛刺打磨装置,包括打磨机床(1),其特征在于:所述打磨机床(1)为上方开口的矩形框架结构,且打磨机床(1)的前后两端可转动安装有两根转轴(2),其中一根转轴(2)与电机(3)的输出轴传动连接,所述电机(3)电性安装在打磨机床(1)上,两根所述转轴(2)的两端固定安装有四个链轮(4),四个所述链轮(4)上滚动安装有两根链条(5),两根所述链条(5)之间设有两根滑轨(6),两根所述滑轨(6)通过连接架与打磨机床(1)固定连接,且两根滑轨(6)上滑动安装有竹签固定架(7),所述打磨机床(1)内安装有打磨机组(8),所述打磨机组(8)可分为上打磨机组(A)与下打磨机组(B),且上打磨机组(A)以及下打磨机组(B)分别设在竹签固定架(7)的上下方,所述下打磨机组(B)与打磨机床(1)固定连接,所述打磨机床(1)的上方一体成型有上打磨机组支撑架(9),所述上打磨机组支撑架(9)的上端固定安装有升降装置(10),所述升降装置(10)与上打磨机组(A)传动连接,所述打磨机组(8)包括打磨机身(801),所述打磨机身(801)内嵌入设有若干滑动槽,所述滑动槽内滑动卡设有砂轮支撑架(802),且滑动槽的底部与弹簧(803)的一端固定连接,所述弹簧(803)的另一端与砂轮支撑架(802)固定连接,所述砂轮支撑架(802)内可转动安装有砂轮(804),所述砂轮(804)的转轴与打磨电机(805)的输出轴传动连接,所述竹签固定架(7)的两端一体成型有固定块(12),所述链条(5)上固定设有推动块(13),所述固定块(12)卡设在推动块(13)内,所述打磨电机(805)电性安装在砂轮支撑架(802)上,所述竹签固定架(7)为矩形的框架结构,该竹签固定架(7)的两侧均嵌入设有竹签固定槽(16),且竹签固定架(7)的两侧均铰接安装有竹签夹板(17)。

2.根据权利要求1所述的一种竹签加工用毛刺打磨装置,其特征在于:所述升降装置(10)包括升降滑轨(101)以及升降机构(102),所述升降滑轨(101)固定安装在上打磨机组支撑架(9)上,所述上打磨机组(A)与升降滑轨(101)滑动连接,所述升降机构(102)的一端与上打磨机组支撑架(9)固定连接,且升降机构(102)的另一端与上打磨机组(A)传动连接。

3.根据权利要求1所述的一种竹签加工用毛刺打磨装置,其特征在于:所述滑轨(6)的上表面嵌入设有燕尾滑槽(14),所述燕尾滑槽(14)的两端均为开口结构,所述竹签固定架(7)的下表面一体成型有燕尾滑块(15),且燕尾滑块(15)滑动卡设在燕尾滑槽(14)中。

4.根据权利要求1所述的一种竹签加工用毛刺打磨装置,其特征在于:每组所述打磨机组(8)上滑动槽的数量不低于三组,且滑动槽的长度方向与打磨机床(1)的长度方向垂直。
