专利号: 2018112742176
申请人: 佛山市神风航空科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

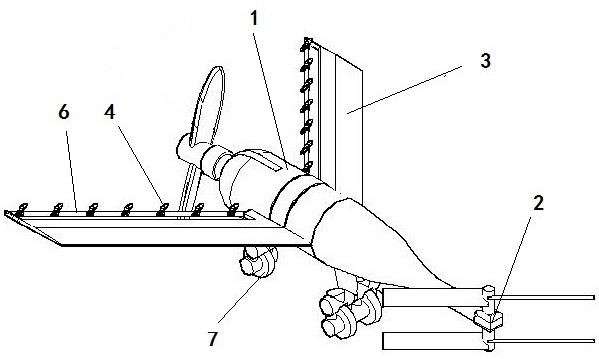

1.一种垂直升降飞行器,包括机身(1)、尾桨(2)、机翼(3)、小螺旋桨(4)、电机、电池、旋转轴(6)、起落架(7)、控制器、发动机和座舱,其特征在于:所述机翼(3)置于机身(1)两侧,呈V型布局;机翼(3)与机身(1)相连处为活动结构,该活动结构通过置于机身(1)内部的发动机相连,使得机翼(3)能旋转,向上折叠收起;所述旋转轴(6)有两根,分别置于机翼(3)前方,与机翼(3)保持一定的距离,长度与机翼(3)同长,且与机翼(3)相连;在机翼(3)内部置有一个电机A,与旋转轴(6)相连,使得该旋转轴(6)能旋转;多个电机B排列在机翼(3)前端的旋转轴(6)上;多个电机B本身的定子同一方向固定在旋转轴(6)上,转子与小螺旋桨(4)相连;使得小螺旋桨(4)置于机翼(3)前方;所述机身(1)前端竖直开一道槽,槽中安装与槽宽度相吻合的旋转结构,该旋转结构一端与机身(1)相连,另一端连接电机C,电机C连接一个大螺旋桨,使得大螺旋桨置于机身(1)前方;为飞行器提供向前的拉力;该旋转结构与机身(1)内部的发动机相连,使得自身能转动,从而使得大螺旋桨能改变位置,置于机身(1)前端上方,为飞行器提供向上的拉力;所述起落架(7)置于机身(1)下方,为轮式起落架;所述尾桨(2)置于机身(1)尾部,和常规的尾桨不同,它由上下两个大螺旋桨组成,动力来自机身(1)内的发动机;所述电池置于机身(1)内部,与所有电机电性连接;所述控制器置于机身(1)内部,与电机和电池相连,控制电机的工作;所述座舱置于机身(1)前部。

2.根据权利要求1所述的一种垂直升降飞行器,其特征在于:所述尾桨(2)上的两个大螺旋桨还能一左一右两个置于机身(1)尾部两侧,动力来自电机D,电机D通过一根杆与机身(1)相连。

3.根据权利要求1或2所述的一种垂直升降飞行器,其特征在于:所述机翼(3)与机身(1)连接的活动结构为在机身(1)轴心线设有一根轴,左右两侧的机翼(3)在该轴处连接,且绕该轴旋转,且机翼(3)在与该轴连接处通过齿轮传动的方式与发动机相连;当发动机启动,能通过操纵杆,控制机翼(3)的收拢和展开。

4.根据权利要求1或2所述的一种垂直升降飞行器,其特征在于:所述旋转轴(6)的旋转角度为90°,使得小螺旋桨(4)与机翼(3)之间的角度在0°和90°之间转换。

5.根据权利要求1或2所述的一种垂直升降飞行器,其特征在于:所述座舱还能吊装在机身(1)下方。

6.根据权利要求1或2所述的一种垂直升降飞行器,其特征在于:所述置于机身(1)前方的大螺旋桨还能通过发动机提供动力。

7.根据权利要求1或2所述的一种垂直升降飞行器,其特征在于:所述机翼(3)还带有副翼,为飞行器的转向提供助力。

8.根据权利要求1或2所述的一种垂直升降飞行器,其特征在于:所述起落架(7)还能为橇式起落架。

9.根据权利要求1或2所述的一种垂直升降飞行器,其特征在于:所述的小螺旋桨(4)采用两叶小螺旋桨。
