专利号: 2018112782633
申请人: 罗茜
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

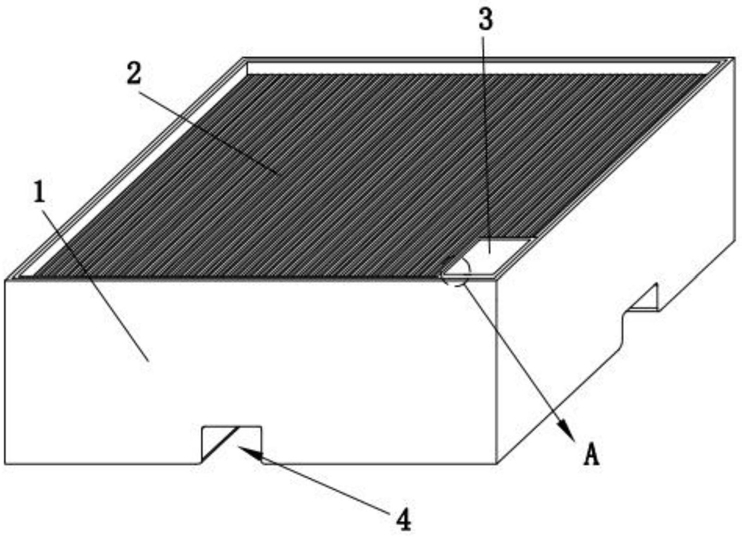

1.一种智能家居用地热供暖组件,其特征在于:包括固定框(1)、安装结构(2)、密封结构(3)、安装槽(4)、驱动结构(5)、收纳结构(6)、滑槽(7)和限位结构(8);矩形结构的所述固定框(1)的侧壁导通有多个用于不同方向的导线进行安装的所述安装槽(4);所述固定框(1)的内部设有矩形结构的所述滑槽(7),且用于安装智能家居控制设备的所述收纳结构(6)贯穿于所述滑槽(7)与所述固定框(1)抵触;所述固定框(1)与用于安装地板的所述安装结构(2)抵触,所述收纳结构(6)与所述安装结构(2)抵触,且所述安装结构(2)靠近所述固定框(1)的一端设有用于对所述安装结构(2)进行密封泄压的所述限位结构(8);所述安装结构(2)的内部设有用于调节所述限位结构(8)的内部的压强的用于控制所述安装结构(2)密封性的所述驱动结构(5);所述安装结构(2)上设有用于对所述驱动结构(5)进行密封的所述密封结构(3)。

2.根据权利要求1所述的一种智能家居用地热供暖组件,其特征在于:所述安装结构(2)包括安装框(21)、限位槽(22)、限位条(23)和收纳室(24),所述安装框(21)与所述固定框(1)之间滑动连接,所述安装框(21)的内部设有用于安装地板的所述收纳室(24),所述收纳室(24)的底端的所述安装框(21)上线性分布有多个梯形结构的所述限位条(23),相邻的两个所述限位条(23)之间设有用于涂抹密封胶的所述限位槽(22)。

3.根据权利要求2所述的一种智能家居用地热供暖组件,其特征在于:所述限位结构(8)包括容纳槽(81)和橡胶圈(82),所述安装框(21)与所述固定框(1)的相对面分别设有所述橡胶圈(82)和所述容纳槽(81),横截面为锯齿状的所述橡胶圈(82)与所述容纳槽(81)卡合。

4.根据权利要求3所述的一种智能家居用地热供暖组件,其特征在于:所述密封结构(3)包括卡槽(31)、凹槽(32)和挡板(33),所述挡板(33)与所述安装框(21)卡合,所述安装框(21)的边缘处设有矩形结构的所述凹槽(32),所述挡板(33)上的卡槽(31)与所述凹槽(32)导通。

5.根据权利要求4所述的一种智能家居用地热供暖组件,其特征在于:所述驱动结构(5)包括支撑架(51)、驱动块(52)、密封塞(53)、驱动杆(54)、存储槽(55)、存储室(56)、气管(57)、气阀(58)和三通管(59),所述挡板(33)与所述安装框(21)围成所述存储室(56),所述支撑架(51)与所述安装框(21)之间通过螺栓连接,所述安装框(21)的内部设有用于存储空气的所述存储槽(55),所述驱动杆(54)贯穿于所述支撑架(51)延伸至所述驱动块(52)的内部,所述驱动杆(54)与所述支撑架(51)之间转动连接,所述驱动杆(54)与所述驱动块(52)之间螺纹连接,所述驱动块(52)的端部设有所述密封塞(53),所述驱动块(52)和所述密封塞(53)均与所述存储槽(55)之间滑动连接,所述气管(57)的一端与所述存储槽(55)导通,所述气管(57)的另外一端与所述容纳槽(81)导通,所述气管(57)的中部连接有三通管(59),且所述气阀(58)连接于所述三通管(59)。

6.根据权利要求2所述的一种智能家居用地热供暖组件,其特征在于:所述安装框(21)的矩形周向上设有横截面为波浪形的用于防滑的防滑槽(9)。

7.根据权利要求1所述的一种智能家居用地热供暖组件,其特征在于:所述收纳结构(6)包括支撑板(61)、支撑框(62)和安装孔(63),所述支撑板(61)与所述滑槽(7)滑动连接,所述支撑板(61)与所述固定框(1)抵触,矩形结构的所述支撑框(62)的一端固定于所述支撑板(61),所述支撑框(62)的另一端与所述安装框(21)抵触,所述支撑框(62)上设有用于布线的所述安装孔(63)。
