专利号: 2018112784164
申请人: 蒋星
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.三孔安全插座,其特征在于,包括:

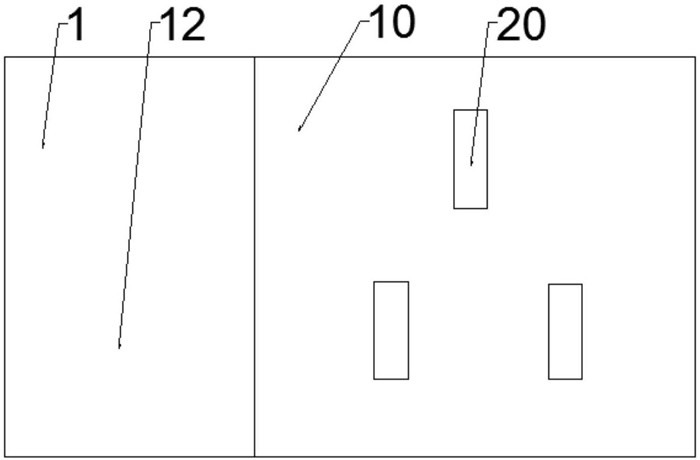

壳体,其为长方体形,所述壳体顶端盖设矩形顶板以形成矩形开口,所述开口与所述壳体顶端三边共边,且沿所述壳体顶端长度方向所述开口长度与所述壳体长度比为2:3,所述壳体内卡设有水平板,所述壳体与所述水平板间形成下空腔,所述水平板上贯穿设有三个插孔,三个插孔在所述壳体顶端面上的投影落入所述开口内,所述下空腔内设有与所述插孔对应的插片,其中,所述水平板底面设有环形滑槽,三个插孔沿所述滑槽中心轴周向等间隔设置,沿所述滑槽中心轴方向贯穿所述水平板设有横向截面圆形的容置槽;

第一防护组件,其包括由所述顶板及位于所述顶板正下方的水平板组成的第一容纳腔、套设于第一容纳腔内的第二容纳腔、套设于第二容纳腔内的第三容纳腔、及两端分别固设于第一容纳腔和第三容纳腔底端的第一弹簧,当第一防护组件伸缩至最长时,所述第三容纳腔的自由端抵接于所述壳体内侧壁,且第一弹簧处于压缩状态,其中,所述第一容纳腔的长度、所述第二容纳腔的长度、及所述第三容纳腔的长度依次增大,当第一防护组件收缩至最短时,配合开口形成供插销插设于三个插孔的空间,且插销顶端高度高于所述第三容纳腔的顶端高度;

第二防护组件,其包括:

圆形板,其顶端具有与所述滑槽相适配的环形凸起,以使所述圆形板通过滑槽可旋转设于所述水平板底面,贯穿所述圆形板设有三个穿孔;

伸缩组件,其包括可转动设于所述容置槽内的外套筒,所述外套筒底端固设于所述圆形板上,所述外套筒内侧壁的横向截面为非圆形,所述外套筒内上下滑动套设有内套筒,所述内套筒顶端与所述外套筒底端间设置第四弹簧,所述内套筒顶端垂直于所述内套筒水平沿伸设有握持块,所述水平板顶端凹陷具有两个容纳所述握持块的容纳槽,当所述握持块位于容纳槽内时,所述第四弹簧处于压缩状态,其中,三个穿孔及两个容纳槽设置为:当所述握持块位于其中一个容纳槽时,三个穿孔在水平板上的水平投影不与任一插孔交叉,当所述握持块位于另一容纳槽时,三个穿孔在水平板上的水平投影与三个插孔一一对应重叠。

2.如权利要求1所述的三孔安全插座,其特征在于,所述容置槽侧壁中下部水平向内凹陷形成环形导向槽,所述外套筒外侧壁向外凸出设有与所述导向槽相适配的导向块。

3.如权利要求1所述的三孔安全插座,其特征在于,所述顶板自由端向下凸出形成第二凸条,所述水平板位于所述第二凸条正下方向上凸出形成第三凸条,所述第三凸条与所述第二凸条配合形成供第二容纳腔移动的缺口,所述第二容纳腔靠近所述第一容纳腔一端的上下面分别向外凸出形成第四凸条,位于下方的第四凸条底端与所述水平板抵接,所述第三凸条顶端与所述第二容纳腔外侧壁低端抵接,位于上方的第四凸条顶端与所述顶板底面抵接,所述第二容纳腔自由端的上下面向内凸出形成第五凸条,所述第三容纳腔靠近所述第二容纳腔的一端的上下面向外凸出形成第六凸条,位于下方的第五凸条底端与所述第三容纳腔外侧壁低端抵接,位于下方的第六凸条的底端与所述第二容纳腔内侧壁低端抵接,位于上方的第六凸条的顶端与所述第二容纳腔内侧壁高端抵接;

还包括:第三防护组件,其包括:

第一封堵组件,其包括间隔设于所述第二容纳腔顶面的多个第二弹簧、水平设于多个第二弹簧顶端的第一封堵板,其中,当第二弹簧处于自然伸长状态时,所述第一封堵板顶面与所述顶板的顶面水平;

第二封堵组件,其包括间隔设于所述第三容纳腔顶面的多个第三弹簧、水平设于多个第三弹簧顶端的第二封堵板,其中,当第三弹簧处于自然伸长状态时,所述第二封堵板顶面与所述顶板的顶面水平,所述第二封堵板靠近所述第一封堵板的一端与所述第一封堵板端部接触;

其中,所述第二凸条底端与所述第二容纳腔外侧壁高端间的距离略大于所述第一封堵板厚度,所述第五凸条底端与所述第三容纳腔外侧壁高端间的距离略大于所述第二封堵板厚度。

4.如权利要求3所述的三孔安全插座,其特征在于,所述第一封堵板与所述第二封堵板相对的一端侧壁敷设有铁片,所述第二封堵板与所述第一封堵板相对的一端侧壁敷设有磁片。

5.如权利要求1所述的三孔安全插座,其特征在于,所述容纳槽深度与所述握持块厚度相等,以使当所述握持块位于对应容纳槽内时,所述握持块顶面与所述水平板顶面水平。

6.如权利要求3所述的三孔安全插座,其特征在于,所述开口沿所述壳体顶端长度方向相对的两侧顶端向外凸出形成第一凸条,所述第一封堵板靠近所述顶板第一凸条的一侧设有与该第一凸条匹配的第一卡槽,所述第二封堵板另一端设有与对应第一凸条匹配的第二卡槽。
