专利号: 2018112812751
申请人: 桐乡市倍特科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

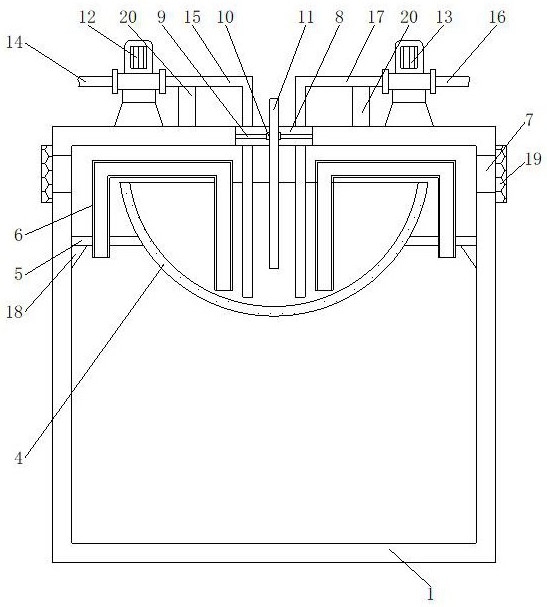

1.一种节能环保垃圾焚烧炉,包括箱体(1),其特征在于:所述箱体(1)内壁前侧的底部开设有投料口(2),所述箱体(1)的前侧且对应投料口(2)的位置设置有与其配合使用的投料盖(3),所述箱体(1)内壁后侧的顶部固定连接有利用盒(4),所述利用盒(4)的前侧与箱体(1)内壁的前侧固定连接,所述利用盒(4)的圆周侧均固定连接有圆形的分隔板(5),所述分隔板(5)远离利用盒(4)的一侧与箱体(1)的内壁滑动连接,所述分隔板(5)的前后两侧分别与箱体(1)内壁的前后两侧滑动连接,所述分隔板(5)的底部固定连接有通气管(6),所述通气管(6)远离分隔板(5)的一端依次贯穿分隔板(5)和利用盒(4)且延伸至利用盒(4)的内部,分隔板5被通气管6分割成两段,其中靠近利用盒4的一端上设置有多个透气孔;所述箱体(1)内壁左右两侧的顶部均开设有出气口(7),所述箱体(1)顶部的中点处开设有通口(8),所述通口(8)内壁的左右两侧均固定连接有连接板(9),两个连接板(9)之间通过连接套(10)固定连接,在连接板(9)内设置有一水平设置的喷雾管,所述连接套(10)的顶部活动连接有输气管(11),所述输气管(11)的顶端贯穿通口(8)且延伸至其外部,所述输气管(11)的底端从上至下依次贯穿连接套(10)、通口(8)和利用盒(4)且延伸至利用盒(4)的内部,该输气管(11)顶部的入气口与外部气泵连接,所述箱体(1)顶部的左右两侧分别固定连接有第一水泵(12)和第二水泵(13),所述第一水泵(12)的左侧设置有与其相互连通的出水管(14),所述第一水泵(12)的右侧设置有与其相互连通的吸水管(15),所述吸水管(15)远离水泵的一端依次贯穿箱体(1)和利用盒(4)且延伸至利用盒(4)的内部,在吸水管(15)的深入到利用盒(4)的内部的管体上设置有温度传感器,该温度传感器电连接到第一水泵(12)的控制模块,所述第二水泵(13)的右侧设置有与其相互连通的通水管(16),所述第二水泵(13)的左侧设置有与其相互连通的注水管(17),所述注水管(17)远离水泵的一端依次贯穿箱体(1)和利用盒(4)且延伸至利用盒(4)的内部,该注水管(17)和输气管(11)均与所述连接板内的喷雾管联通,在喷雾管的远离通气管的一端设置有喷头,该喷头上设置有多个均匀布置的微孔;

利用盒(14)底部的外壁为双层空心结构,其中靠近箱体(1)底部的外层为具有凹凸状且带有多个透气孔的弧形结构体,利用盒(4)底部外壁的内层为具有光滑曲面的弧形体结构,在内外层之间设置有黏性金属丝球,该外层与内层在盒体的顶部开口圆周边缘交界处熔接,在熔接处设置有多个透气孔;

所述分隔板(5)底部且远离加热盒(4)的一侧固定连接有加固块(18),两个加固块(18)相互远离的一侧均与箱体(1)的内壁滑动连接。

2.根据权利要求1所述的一种节能环保垃圾焚烧炉,其特征在于:所述分隔板(5)和两个加固块(18)与箱体(1)的内壁滑动是通过设置在箱体(1)侧部或者顶部设置的牵引电机实现。

3.根据权利要求4所述的一种节能环保垃圾焚烧炉,其特征在于:所述箱体(1)的左右两侧且对应出气口(7)的位置均设置有防尘网(19)。

4.根据权利要求1所述的一种节能环保垃圾焚烧炉,其特征在于:所述箱体(1)的顶部且对应吸水管(17)的位置固定连接有第一稳固块(20),所述第一稳固块(20)的顶部与吸水管(15)固定连接,所述箱体(1)的顶部且对应注水管(15)的位置固定连接有第二稳固块(21),所述第二稳固块(21)的顶部与注水管(17)固定连接。
