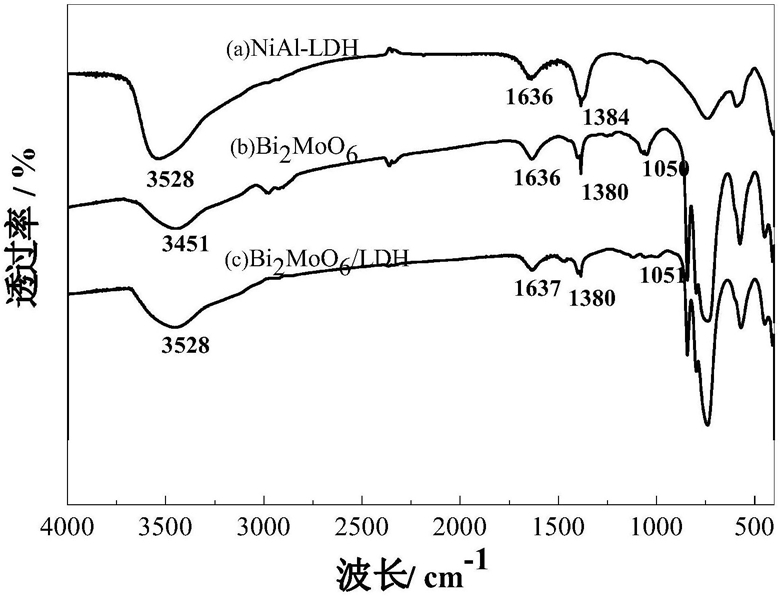

1.一种水滑石与钼酸铋异质结复合光催化剂，活性组分为水滑石及钼酸铋，其特征在于，通过水热法将镍铝水滑石纳米片与钼酸铋纳米片依靠层间的静电作用层层组装复合形成异质结复合光催化剂，其中镍铝水滑石纳米片占该异质结复合光催化剂的质量分数为

5%、10%、15%、20%或25%，具体通过如下步骤制备：步骤1，制备Bi2MoO6；

步骤2，制备Bi2MoO6/NiAl‑LDH半导体复合材料：（a）按配方称取Bi2MoO6，加入水中溶解，超声处理后待用；

（b）按摩尔比2：1称取Ni(NO3)2•6H2O和Al(NO3)3•9H2O，再加入螯合剂，加入水中溶解，使用CH4N2O调节pH至碱性；

（c）将步骤（a）和步骤（b）所得两种溶液混合搅拌均匀后，加入反应釜，100 150 ℃加热~

反应48 h；

（d）反应结束后自然冷却至室温，离心、洗涤、干燥，即得。

2.根据权利要求1所述的水滑石与钼酸铋异质结复合光催化剂，其特征在于，所述步骤

1中制备Bi2MoO6的具体步骤如下：（a）按摩尔比2:1称取Bi(NO3)3•5H2O和Na2MoO4•2H2O，加入水和HNO3搅拌溶解；

（b）利用碱金属溶液调节pH至4‑6，室温搅拌均匀后加入反应釜，150‑200 ℃反应24 h；

（c）反应结束后自然冷却至室温，离心、洗涤、干燥，即得。

3.根据权利要求1所述的水滑石与钼酸铋异质结复合光催化剂，其特征在于，所述步骤（b）中螯合剂为NH4F。

4.根据权利要求1所述的水滑石与钼酸铋异质结复合光催化剂，其特征在于，所述步骤

2中CH4N2O还可以替换成六亚甲基四胺或者草酸铵，pH控制在9~10。

5.权利要求1所述的水滑石与钼酸铋异质结复合光催化剂在可见光条件下光催化降解有机污染物的应用。
