1.一种免表面活性剂石墨烯复合导电油墨，其特征在于：由如下重量份的原料组分充分混合分散制成：CB@rGO导电填料1-50重量份

粘结剂1-15重量份

碳原子为1-4的醇溶剂200-1000重量份；

上述CB@rGO导电填料由氧化石墨烯和炭黑混合后，再经乙二醇和对苯二胺还原制成。

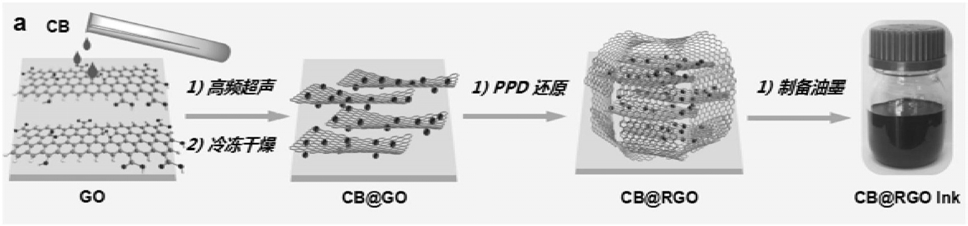

2.如权利要求1所述的一种免表面活性剂石墨烯复合导电油墨，其特征在于：所述CB@rGO导电填料的制备方法包括如下步骤：(1)将氧化石墨烯、炭黑与水混合，经超声处理后，获得GO/CB分散液；

(2)将GO/CB分散液进行冷冻干燥处理，获得GO夹层CB导电前驱体；

(3)将GO夹层CB导电前驱、乙二醇和对苯二胺混合，随后于70-100℃进行热水浴还原1-

24h；

(4)将步骤(3)所得的物料通过醇溶液洗涤获得所述CB@rGO导电填料。

3.如权利要求2所述的一种免表面活性剂石墨烯复合导电油墨，其特征在于：所述氧化石墨烯、炭黑与水的质量比为1-10∶1-10∶100-1000。

4.如权利要求2所述的一种免表面活性剂石墨烯复合导电油墨，其特征在于：所述GO夹层CB导电前驱、乙二醇与对苯二胺的质量比为1-10∶10-1000∶1-100。

5.如权利要求2所述的一种免表面活性剂石墨烯复合导电油墨，其特征在于：所述炭黑为乙炔黑、炉黑、气黑、槽黑和灯黑中的至少一种。

6.如权利要求2所述的一种免表面活性剂石墨烯复合导电油墨，其特征在于：所述炭黑的颗粒直径为10-200nm，初始导电率为5-200S/m。

7.如权利要求1至6中任一权利要求所述的一种免表面活性剂石墨烯复合导电油墨，其特征在于：所述的氧化石墨烯是通过传统的Hummers法制备的，氧化石墨烯是以鳞片石墨为原料，以KMnO4和浓硫酸作为强氧化剂对原始鳞片石墨进行氧化插层。

8.如权利要求1至6中任一权利要求所述的一种免表面活性剂石墨烯复合导电油墨，其特征在于：所述粘结剂为聚乙烯醇、聚乙二醇、丙烯酸树脂、环氧树脂、聚氨酯树脂、羟丙基甲基纤维素和硝化纤维素中的至少一种。

9.如权利要求1至6中任一权利要求所述的一种免表面活性剂石墨烯复合导电油墨，其特征在于：所述醇溶剂为乙醇、乙二醇、丙三醇、异丙醇和正丁醇中的至少一种。
