专利号: 2018112896649
申请人: 重庆嘉福平能源科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 制冷或冷却;加热和制冷的联合系统;热泵系统;冰的制造或储存;气体的液化或固化
更新日期:2023-12-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

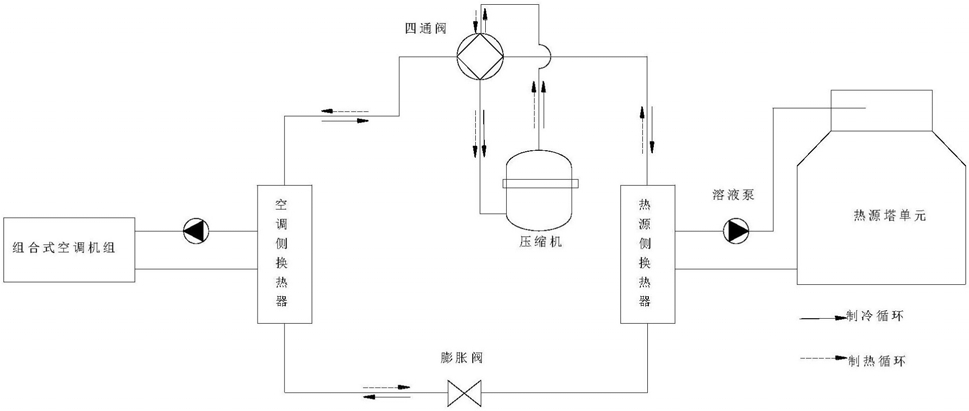

1.一种热源塔热泵组合式空调系统,其特征在于,包括:热源塔单元、溶液泵、热源侧换热器、膨胀阀、四通阀、压缩机、空调侧换热器、循环泵以及组合式空调机组;

热源侧换热器内的热源液体管路一端通过溶液泵连通至热源塔单元的输入端,热源侧换热器内的热源液体管路另一端连通至热源塔单元的输出端;

热源侧换热器内的制冷剂管路一端连通至四通阀C管,压缩机一端连通至四通阀D管,压缩机另一端连通至四通阀S管,四通阀E管连通至空调侧换热器的制冷剂管路一端,空调侧换热器的制冷剂管路另一端通过膨胀阀连通至热源侧换热器内的制冷剂管路另一端;

空调侧换热器的水管路一端通过循环泵连通至组合式空调机组的水管路一端,空调侧换热器的水管路另一端连通至组合式空调机组的水管路另一端。

2.根据权利要求1所述的热源塔热泵组合式空调系统,其特征在于,热源塔单元中,与热源塔连通有用于控制热源塔单元内液体温度的温度调控系统,温度调控系统包括:太阳能集热设备、第一循环泵、储液箱、三通阀、支管以及第二循环泵,热源塔循环出口通过第一循环泵连通至三通阀主通道,三通阀第一分通道通过支管连通至储液箱,三通阀第二分通道通过太阳能集热设备连通至储液箱,储液箱通过第二循环泵连通至热源塔循环进口。

3.根据权利要求2所述的热源塔热泵组合式空调系统,其特征在于,储液箱上安装有喷管,储液箱内开设有储液腔,喷管一端与支管和太阳能集热设备连通,喷管另一端与储液腔连通,储液腔为圆柱形,喷管与储液腔底面的一直径之间夹角为30°~60°。

4.根据权利要求3所述的热源塔热泵组合式空调系统,其特征在于,太阳能集热设备包括:安装架、安装箱以及集热管路;

安装箱包括:本体以及透明板,本体为一侧面开口的盒体形,本体背离开口一侧通过安装架安装在地面上,本体上的开口由透明板封闭,透明板采用透明材料制成,集热管路穿过本体,集热管路一端用于连通三通阀的第二分通道,集热管路一端用于连通喷管。

5.根据权利要求4所述的热源塔热泵组合式空调系统,其特征在于,集热管路包括:至少三主通管以及若干连通管,所有主通管相互平行设置,相邻两主通管之间均通过一连通管连通,相邻两连通管之间有距离,所有主通管一边缘处的主通管远离连通管的端部用于连通至三通阀的第二分通道,所有主通管另一边缘处的主通管远离连通管的端部用于连通至喷管。

6.根据权利要求5所述的热源塔热泵组合式空调系统,其特征在于,每一主通管均包括:管体、封闭帽、安装环、连接组件、安装头以及扰动带,管体一端开口形成安装口,在安装口内壁上安装有安装环,与安装环通过连接组件连接有安装头,安装头安装有伸入至管体内的螺旋形扰动带,扰动带采用弹性材料制成,与管体螺纹连接有封闭帽,封闭帽封闭安装口。

7.根据权利要求6所述的热源塔热泵组合式空调系统,其特征在于,连接组件包括:压紧环、安装块、卡紧臂、卡紧块、第一弹簧以及导向部,安装环靠近封闭帽的端面凹陷形成安装槽,在安装槽内安装有安装块,安装块开设有通孔,通孔供安装头插入,在通孔内壁形成有与安装头紧贴的台阶,在通孔内设置有两卡紧臂,两卡紧臂之间连接有第一弹簧,每一卡紧臂上均连接有导向部,在导向部的导向下两卡紧臂能与安装头插入至通孔内垂直的方向上运动,卡紧臂一端伸入至安装头内,卡紧臂连接有位于安装头内的卡紧块,卡紧块用于限制安装头与安装块脱离,在封闭帽内壁上安装有将安装块压紧在安装槽内的压紧环。

8.根据权利要求7所述的热源塔热泵组合式空调系统,其特征在于,卡紧块为楔形,在安装头内开设有形状与卡紧块相匹配的卡孔,卡紧块的小端靠近扰动带,以仅当安装头插入通孔内时卡紧块不阻碍安装头运动。

9.根据权利要求8所述的热源塔热泵组合式空调系统,其特征在于,导向部包括:导向筒、导向杆以及第二弹簧,通孔内壁上插入有导向筒,导向筒内插入有导向杆,导向杆能相对导向筒在与安装头插入至通孔内垂直的方向运动,导向杆与卡紧臂相连,在卡紧臂与导向筒之间设置有第二弹簧。

10.根据权利要求7至9任一项所述的热源塔热泵组合式空调系统,其特征在于,在封闭帽内壁上凸出有插入至两卡紧臂之间的限位块。
