专利号: 201811289905X
申请人: 嘉兴市名汇服饰有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

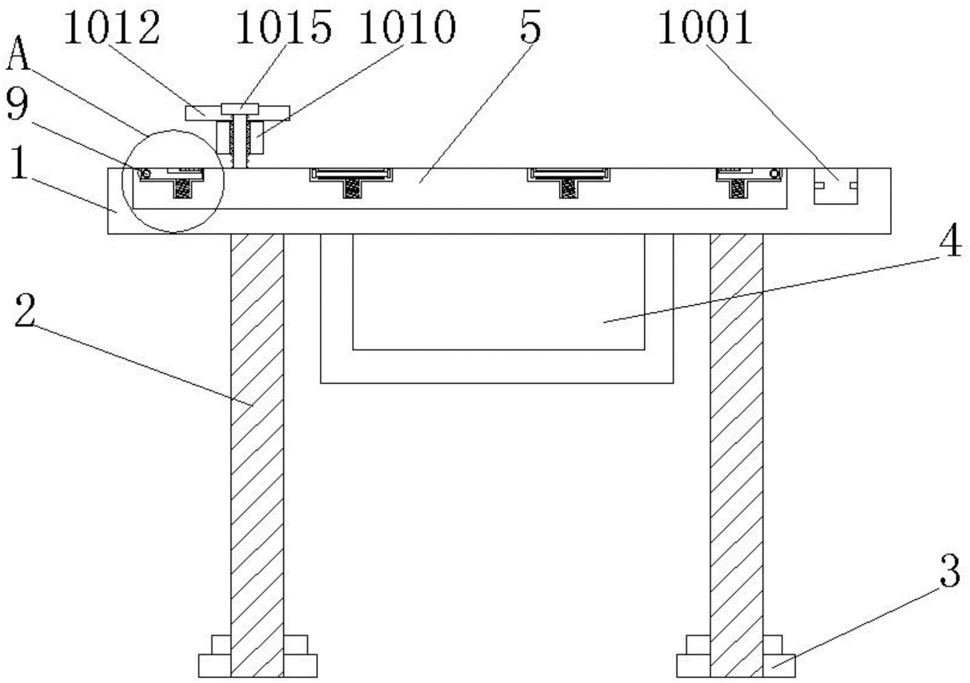

1.一种服装生产用多位置裁剪的裁剪台板,包括裁剪台板(1),其特征在于:所述裁剪台板(1)的下表面固定连接有台板桌腿(2),所述裁剪台板(1)的底部固定连接有收纳屉(4),所述裁剪台板(1)的表面卡接有切割垫板(5),所述切割垫板(5)的表面开设有布料固定槽(6),所述布料固定槽(6)的表面固定连接有支撑弹簧(7),所述支撑弹簧(7)的表面固定连接有布料固定板(8),所述布料固定板(8)的内部贯穿有转轴(9),所述转轴(9)的两端与布料固定槽(6)的表面固定连接,所述裁剪台板(1)的表面活动连接有移动裁剪装置(10);

所述移动裁剪装置(10)包括L型滑轨(1001),所述L型滑轨(1001)的表面滑动连接有裁剪杆滑块(1002),所述裁剪杆滑块(1002)的表面固定连接有裁剪杆轴承(1003),所述裁剪杆轴承(1003)的表面固定连接有固定块(1004),所述固定块(1004)的表面插接有固定杆(1005),所述固定块(1004)通过固定杆(1005)活动连接有连接块(1006),所述连接块(1006)的顶部固定连接有裁剪杆固定柱(1007),所述裁剪杆固定柱(1007)的表面开设有第一螺纹槽(1008),所述第一螺纹槽(1008)的表面螺纹连接有裁剪调距块(1009),所述裁剪调距块(1009)的表面固定连接有裁剪杆(1010),所述裁剪杆(1010)的表面开设有刀片滑动槽(1011),所述刀片滑动槽(1011)的表面卡接有刀片固定手柄(1012),所述刀片固定手柄(1012)的表面活动连接有裁剪刀片(1013),所述裁剪杆(1010)远离裁剪调距块(1009)的一端开设有第二螺纹槽(1014),所述第二螺纹槽(1014)的表面螺纹连接有定位螺栓(1015);

所述支撑弹簧(7)和布料固定板(8)是数量均为八个,每两个支撑弹簧(7)和布料固定板(8)为一组,四组支撑弹簧(7)和布料固定板(8)以切割垫板(5)的轴心处为对称轴均匀分布在切割垫板(5)的表面;

所述台板桌腿(2)的数量为四个,每两个台板桌腿(2)为一组,两组台板桌腿(2)以收纳屉(4)的正面竖直中线为对称轴分别设置在裁剪台板(1)的下表面。

2.根据权利要求1所述的一种服装生产用多位置裁剪的裁剪台板,其特征在于:所述布料固定板(8)的表面开设有手握凹槽(11)。

3.根据权利要求1所述的一种服装生产用多位置裁剪的裁剪台板,其特征在于:所述固定块(1004)和连接块(1006)的表面均开设有与固定杆(1005)相适配的通孔(1016)。

4.根据权利要求1所述的一种服装生产用多位置裁剪的裁剪台板,其特征在于:所述台板桌腿(2)远离裁剪台板(1)的一端固定连接有防滑固定块(3)。
