专利号: 2018112914083
申请人: 重庆嘉福平能源科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 制冷或冷却;加热和制冷的联合系统;热泵系统;冰的制造或储存;气体的液化或固化
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

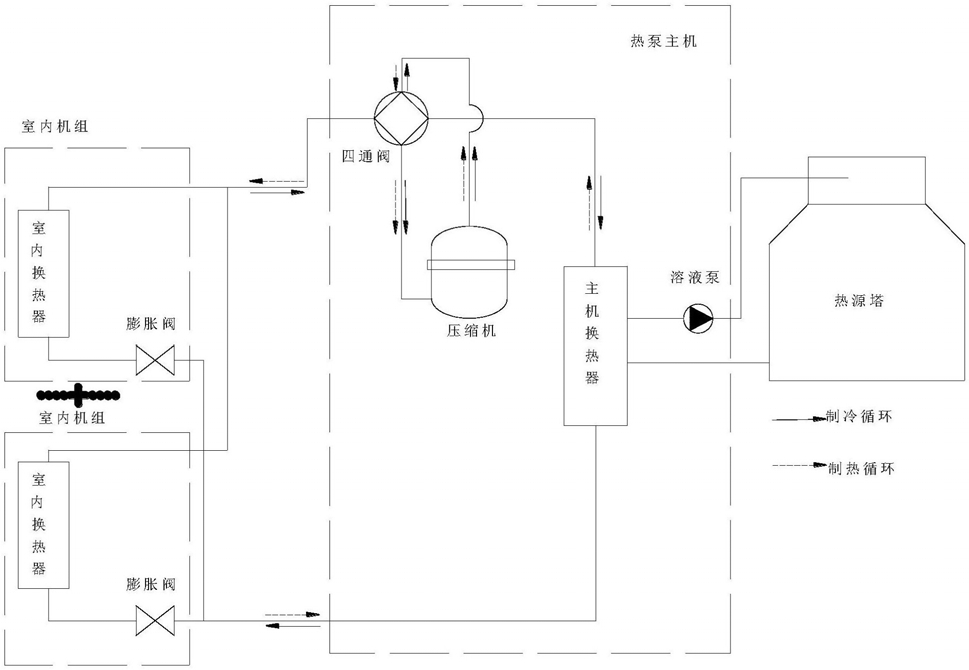

1.一种热源塔热泵多联机系统,其特征在于,包括热源塔、热泵主机以及至少两室内机组;

热泵主机包括:四通阀、压缩机、主机换热器以及溶液泵,主机换热器内的热源液体管路一端通过溶液泵与热源塔输入端连通,主机换热器内的热源液体管路另一端与热源塔输出端连通;主机换热器内的制冷剂管路一端连通至四通阀的C管,四通阀的S管连通至压缩机一端,压缩机另一端连通至四通阀的D管,主机换热器内的制冷剂管路另一端连通至膨胀阀一端;

每一室内机组均包括:室内换热器以及膨胀阀,每一室内换热器内的制冷剂管路一端均连通至四通阀的E管,每一室内换热器内的制冷剂管路另一端均连通至膨胀阀未连通主机换热器的一端。

2.根据权利要求1所述的热源塔热泵多联机系统,其特征在于,热源塔连通有用于检测热源塔内防冻溶液浓度的检测装置,溶液浓度检测装置包括滴管、密度检测机构、排液管、封堵球、移动杆、第一弹簧、开闭机构、挤压机构、推动机构以及驱动机构,热源塔内壁凹陷形成凹槽,凹槽为部分球形,在凹槽内设置有封堵球,封堵球采用弹性材料制成,与封堵球连接有L形的移动杆,移动杆连接至第一弹簧一端,第一弹簧另一端固定至热源塔,在第一弹簧弹力下能保持封堵球封堵凹槽状态;热源塔上安装有与凹槽连通的排液管,排液管上安装有开闭机构以及滴管,开闭机构用于开闭排液管,滴管与排液管连通,开闭机构位于滴管背离热源塔一侧,在滴管内安装有用于检测滴管内防冻液浓度的密度检测机构,滴管包括用于将排液管内液体吸入至滴管内的气囊,在气囊旁设置有用于挤压气囊的挤压机构,在移动杆旁设置有用于推动移动杆的推动机构,挤压机构内设置有弹性件,挤压机构和推动机构均连接至驱动机构,驱动机构用于驱动挤压机构挤压气囊和驱动推动机构推动封堵球。

3.根据权利要求2所述的热源塔热泵多联机系统,其特征在于,推动机构包括推动杆,推动杆用于推动移动杆。

4.根据权利要求2所述的热源塔热泵多联机系统,其特征在于,挤压机构包括挤压筒、挤压杆以及第二弹簧,挤压筒位于气囊旁,挤压筒背离气囊一侧供挤压杆穿入,挤压杆能相对挤压筒移动,挤压杆固定至第二弹簧一端,第二弹簧另一端固定至挤压筒。

5.根据权利要求2所述的热源塔热泵多联机系统,其特征在于,驱动机构包括气缸以及带动板,在热源塔旁设置有气缸,气缸的活塞杆固定至带动板,推动杆以及挤压杆均固定至带动板。

6.根据权利要求4所述的热源塔热泵多联机系统,其特征在于,挤压机构还包括阻挡块,阻挡块设置在挤压筒内且与挤压杆固定。

7.根据权利要求5所述的热源塔热泵多联机系统,其特征在于,挤压机构还包括辅助脱离组件、卡销以及第三弹簧,挤压筒内壁凹陷形成伸缩孔,在伸缩孔内设置有卡销,卡销固定至第三弹簧一端,第三弹簧另一端固定至伸缩孔内壁,在挤压杆中部开设有供卡销插入的卡孔,当推动杆使得封堵球远离凹槽时在第三弹簧弹力下保持卡销插入至卡孔内,辅助脱离组件用于当挤压筒远离气囊时使卡销与卡孔脱离;

开闭机构包括开闭板、连接杆以及第四弹簧,带动板上穿过有连接杆,连接杆一端固定有用于开闭排液管背离热源塔端部的开闭板,开闭板固定至第四弹簧一端,第四弹簧另一端固定至带动板。

8.根据权利要求7所述的热源塔热泵多联机系统,其特征在于,在开闭板上安装有密封圈,密封圈位于开闭板与排液管之间。
