专利号: 2018112914420
申请人: 玉环诚豪工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

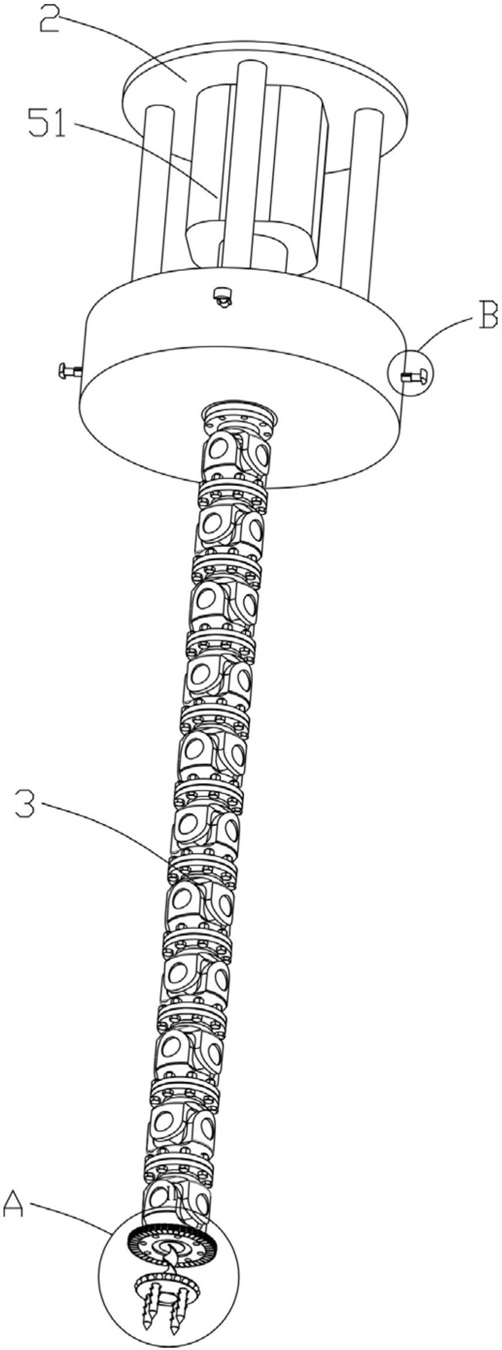

1.一种便于清理堵塞物的下水道疏通器,包括用于清理下水道中的堵塞物的清理机构、用于控制清理机构在下水道中进行任意方向的移动的活动杆(3)及用于驱动活动杆(3)在下水道内进行移动的驱动机构;其特征在于:还包括用于将该疏通器放置保存起来的置物盒,所述置物盒包括第一盒体(72)和第二盒体(73),所述第一盒体(72)和第二盒体(73)活动连接;

所述清理机构包括用于清理下水道内壁上附着的残余污垢的刷板(41)、用于清理对下水道造成堵塞的堵塞物的疏通装置及用于控制疏通装置在清理下水道时进行前后移动的麻花杆(42);

所述驱动机构包括用于控制活动杆(3)在下水道内进行移动的控制装置、用于将驱动机构固定在下水道管口处的固定装置及用于驱动控制装置控制活动杆(3)在下水道内移动的驱动件(51);

所述疏通装置包括多个用于疏通下水道中的堵塞物的疏通杆(43)、用于支持疏通杆(43)对下水道中的堵塞物进行疏通的活动板(44)及用于供活动板(44)在麻花杆(42)上自由移动的活动槽(441);

所述控制装置包括用于驱动活动杆(3)在下水道内进行前后移动的活动筒(52)、用于驱动活动筒(52)进行转动的固定柱(53)及用于避免活动杆(3)随着活动筒(52)的转动而转动的转动轴承(54),所述固定柱(53)上设有用于避免活动筒(52)发生转动的第一限位条(531),所述活动筒(52)上设有与第一限位条(531)相配合的第一限位槽(521);

所述固定装置包括用于连接固定架(2)将驱动件(51)固定住的固定壳体(55)、用于将该装置固定在下水道管道口处的固定组件及用于驱动固定组件对固定壳体(55)进行支撑固定的驱动组件;

所述固定组件包括用于将固定壳体(55)支撑在下水道管道口处的支撑杆(61)和用于驱动支撑杆(61)支撑在下水道管道口处的驱动杆(62),所述驱动杆(62)上设有用于避免驱动杆(62)转动的第二限位条(621),所述固定壳体(55)上设有与第二限位条(621)相配合的第二限位槽(551),所述驱动杆(62)上的一伸缩槽(621)与支撑杆(61)之间设有弹性件(63),所述支撑杆(61)的端部设有防滑垫(611);

所述驱动组件包括用于驱动支撑杆(61)对固定壳体(55)进行支撑的旋转筒(64)、用于驱动驱动杆(62)进行移动的第一传动件(65)、用于控制驱动杆(62)进行移动的第二传动件(66)及用于支持驱动杆(62)的支持架(67),所述旋转筒(64)与固定壳体(55)活动连接,所述驱动杆(62)与第二传动件(66)啮合连接;

所述疏通杆(43)的端部设有锥形凸起(431),所述疏通杆(43)上设有多个用于收取下水道中残余的头发的倒刺(432),所述麻花杆(42)上设有用于避免活动板(44)与麻花杆(42)脱离的限位板(421),所述活动板(44)的侧壁上设有多个用于辅助活动板(44)在下水道内进行移动的可转动的滚珠(442)。

2.根据权利要求1所述的便于清理堵塞物的下水道疏通器,其特征在于:所述第一盒体(72)和第二盒体(73)内均设有用于放置该疏通器的保护层(74),所述置物盒上还设有用于锁紧第一盒体(72)和第二盒体(73)的锁紧机构。

3.根据权利要求2所述的便于清理堵塞物的下水道疏通器,其特征在于:所述保护层(74)上设有用于放置驱动机构的第一容纳腔(741)、用于放置活动杆(3)的第二容纳腔(742)、用于放置清理机构的第三容纳腔(743)及用于放置备用万向节的第四容纳腔(744)。

4.根据权利要求2所述的便于清理堵塞物的下水道疏通器,其特征在于:所述锁紧机构包括设于第一盒体(72)的侧壁上的锁块(75)、用于锁紧固定第一盒体(72)和第二盒体(73)的锁扣(76),所述锁块(75)上设有供锁扣(76)插入的插槽(751)。

5.根据权利要求4所述的便于清理堵塞物的下水道疏通器,其特征在于:所述第二盒体(73)上设有用于固定锁扣(76)的支持块(731),所述锁扣(76)上设有用于锁紧第一盒体(72)和第二盒体(73)的活动扣(761)和用于供活动扣(761)移动的活动槽(762),所述活动槽(762)内设有用于支持活动扣(761)移动的伸缩弹簧(763)。
