专利号: 2018112923523
申请人: 鲍建永
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种淋浴房的混水箱,其特征在于:所述混水箱与冷水进水口、热水进水口相连;所述混水箱与冷水进水口连接处、所述混水箱与热水进水口连接处分别安装有电磁流量控制阀;所述混水箱的出口通过管路与陶瓷过滤器相连通;所述混水箱的出口处安装有温度传感器;

所述陶瓷过滤器包括有筒体,固定连接在筒体上端的筒盖,固定连接在筒体内底面上的底座,可转动地安装在筒体内且位于筒盖与底座之间的第一滤芯组件与第二滤芯组件,以及连接在筒盖下部的用以驱动第一滤芯组件与第二滤芯组件转动的驱动装置;

所述筒体侧壁下部固定连接有与筒体内部相通的脏水出水接头;

所述筒盖侧壁上成型有净水出水接口与进水接口;

所述第一滤芯组件包括陶瓷滤芯,固定连接在陶瓷滤芯上端的上端盖,以及固定连接在陶瓷滤芯下端的下端盖;所述上端盖与下端盖的外径小于陶瓷滤芯的外径;所述上端盖上端中间成型有传动头,传动头呈多边棱柱结构;所述传动头上端固定连接有与陶瓷滤芯内腔连通的净水出水接头;所述下端盖下端中间位置成型有转动插接头;

所述第二滤芯组件与第一滤芯组件结构相同;

所述底座上成型有第二定位接头以及下转动座安装槽;所述下转动座安装槽底面一侧成型有转动接口;所述底座相对脏水出水接头的位置成型有排水槽;

所述筒盖底面上相对第二定位接头的位置成型有第一定位接头,筒盖底面上相对下转动座安装槽的位置成型有上转动座安装槽;所述上转动座安装槽内顶面相对转动接口的位置成型有第一进水接口;所述第一定位接头中间成型有第二进水接口;所述筒盖内成型有连通第一进水接口、第二进水接口与净水出水接口的水流通道;

所述上转动座安装槽与下转动安装槽内分别连接有上转动座与下转动座;

所述上转动座上端面的一端成型有转动头,转动头中间成型有出水口;上转动座下端面远离传动头的一端成型有套接头,套接头中间成型有进水口;所述出水口,进水口与上转动座内腔连通;

所述上转动座与下转动座结构相同;所述上转动座的转动头与第一进水接口密封转动连接,下转动座的转动头与转动接口转动连接;

所述第一滤芯组件的净水出水接头与第二进水接口密封转动连接,第一滤芯组件的转动插接头与第二定位接头转动连接;所述第二滤芯组件的净水出水接头与上转动座的套接头密封转动连接,第二滤芯组件的转动插接头与下转动座的套接头转动连接;

所述第一定位接头和上转动座的套接头之间连接有第一扭簧;所述第二定位接头和下转动座的套接头之间连接有第二扭簧;所述第一扭簧、第二扭簧使得第一滤芯组件与第二滤芯组件的陶瓷滤芯外壁保持相抵状态;

所述驱动装置包括水轮,以及与水轮传动连接的第一传动橡胶轮与第二传动橡胶轮,第一传动橡胶轮套设在套接头外侧,第二传动橡胶轮套设在第一定位接头的外侧;所述水轮包括传动杆,固定连接在传动杆上部的水轮体,以及固定连接在传动杆下端的主动齿轮;

所述第一传动橡胶轮与第二传动橡胶轮结构相同;所述第一传动橡胶轮呈倒锥形,且第一传动橡胶轮中间成型有穿孔,第一传动橡胶轮下端位于穿孔外周位置成型有滤芯套接部;所述滤芯套接部内侧壁成型有与传动头配合套接的多边形传动孔;

所述水轮与第一传动橡胶轮、第二传动橡胶轮之间连接有减速轮,所述减速轮包括有与主动齿轮啮合传动连接的传动齿轮,以及固定连接在传动齿轮下端的呈圆锥形的驱动橡胶轮,驱动橡胶轮与第一传动橡胶轮、第二传动橡胶轮之间通过摩擦力传动连接;

所述筒盖下部成型有用以安装水轮的水轮安装槽,所述水轮安装槽侧壁成型有用以驱动水轮转动的喷水口,喷水口与进水接口相连通;

所述陶瓷过滤器的进水接口通过管路与所述混水箱的出口相连接;所述陶瓷过滤器的出水接口通过管路分别与所述顶喷花洒、手持花洒和按摩喷头相连接;

所述混水箱连接有用于产生臭氧的臭氧发生器。

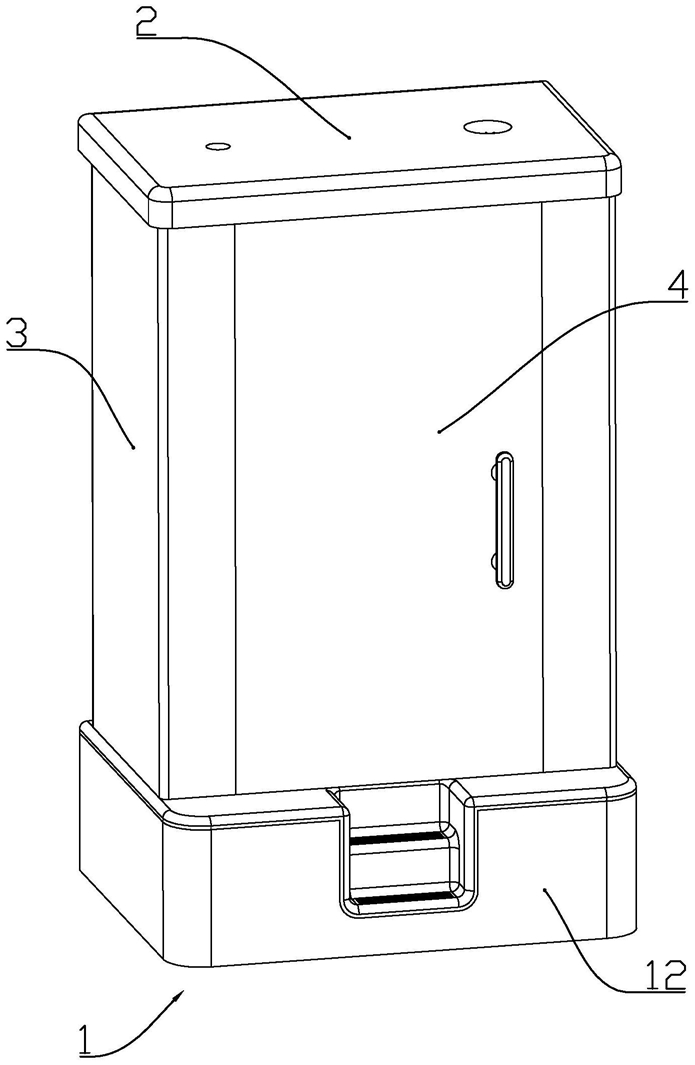

2.如权利要求1所述的一种淋浴房的混水箱,其特征在于:所述臭氧发生器包括有前端开口的外壳,安装在外壳内的臭氧发生管与降温干燥管;

所述外壳前端可拆卸地连接有盖体;所述外壳侧壁固定安装有第一出气接头;所述外壳上端成型有上出风口,外壳下端成型有下进风口;

所述降温干燥管包括有干燥管体,固定安装在外壳内壁且位于干燥管体下方的制冷片安装座,以及固定安装在外壳内壁位于干燥管体上方的电机安装座;所述干燥管体呈下端封闭上端开口的圆筒形;所述制冷片安装座内固定连接有竖直设置的半导体制冷片,所述半导体制冷片的冷面上固定连接有吸热铝座,半导体制冷片的热面上固定连接有散热铝座;所述制冷片安装座下底面成型有多个均匀分布的第一进风口;

所述干燥管体下端分别与吸热铝座、散热铝座的上端相抵;

所述干燥管体下底面成型有多个均匀分布的第二进风口;干燥管体内成型有竖直设置的用以隔开经过吸热铝座加热与散热铝座降温后的空气的第二隔板;

所述干燥管体上部固定安装有盖板,盖板上端面成型有多个均匀分布的出风口;

所述干燥管体与盖板之间的空间内填充有吸水树脂;

所述电机安装座内安装有输出轴朝下的电机,所述第二隔板上端中间位置成型有与输出轴配合插接的传动孔;

所述盖板相对传动孔的位置成型有第二穿孔;

所述电机安装座内壁成型有水平设置的支撑板,支撑板中间成型有供电机的输出轴穿过的第一穿孔;所述电机安装座对应吸热铝座一侧的侧壁位于支撑板下方位置固定连接有第二出气接头,所述支撑板上对应散热铝座一侧成型有散热出风口;所述支撑板下端相对第二隔板的位置成型有第一隔板,所述散热出风口位于隔板一侧;

所述外壳内固定安装有气泵与变压器;所述外壳内安装有电路板;

外壳内位于臭氧发生管与降温干燥管上方的位置分别固定安装有风扇,位于降温干燥管上方的风扇与电机安装座的上端密封相抵;所述外壳内位于降温干燥管下方位置固定安装有过滤网;

所述第二出气接头与气泵的进气端通过软管连接;所述气泵的出气端与臭氧发生管的进气端通过软管连接;所述臭氧出气端与第一出气接头的进气端通过软管连接;

所述电机、变压器的输入端、风扇、半导体制冷片分别与电路板电连接,变压器的输出端与臭氧发生管电连接。

3.如权利要求1所述的一种淋浴房的混水箱,其特征在于:所述水轮安装槽内固定连接有与传动杆转动连接的定位架;所述定位架侧壁上成型有与传动齿轮转动连接的齿轮杆;

所述齿轮杆下端连接有用以将传动齿轮定位在齿轮杆上的螺钉;所述水轮安装槽位于定位架下端螺纹连接有锁紧圈。

4.如权利要求3所述的一种淋浴房的混水箱,其特征在于:所述传动杆上紧邻主动齿轮上端成型有连杆,连杆的直径小于传动杆的直径;所述定位架与连杆转动连接;

所述定位架包括外连接圈与内连接圈;所述内连接圈与外连接圈之间成型有两个以上的连接杆;所述内连接圈外侧壁上成型有U型杆;所述内连接圈和外连接圈之间远离U型杆的一端成型有一对撑开杆;所述U型杆、内连接圈、撑开杆及外连接圈之间共同构成一个供连杆卡入内连接圈内的开口,所述连杆卡入内连接圈后两个所述撑开杆相贴合;

所述齿轮杆位于外连接圈上远离撑开杆的一侧;所述外连接圈外壁上沿周向均匀成型有定位凸起;

所述水轮安装槽侧壁下端成型有与定位凸起配合定位的定位槽。

5.如权利要求3所述的一种淋浴房的混水箱,其特征在于:所述传动齿轮上端中间固定连接有上凸部,所述传动齿轮中间成型有与齿轮杆转动连接的套接孔。
