1.一种有机硅季铵盐/(Ag/ZnO)纳米抗菌剂的制备方法,其特征在于,包括以下步骤:
步骤一:以硝酸银、3-氨丙基三乙氧基硅烷、纳米氧化锌、柠檬酸钠为原料,通过化学还原法制备Ag/ZnO无机抗菌材料;
步骤二:以二甲基二烯丙基氯化铵、端乙烯硅、烯丙基缩水甘油醚、Ag/ZnO为原料,通过原位自由基共聚制备有机硅季铵盐/(Ag/ZnO)纳米复合抗菌材料。
2.根据权利要求1所述的一种有机硅季铵盐/(Ag/ZnO)纳米抗菌剂的制备方法,其特征在于:所述步骤一的具体步骤为:
(1)将0.5-3质量份的纳米氧化锌溶于50质量份的去离子水中,在200-400 w功率下,超声分散0.5 h,得到纳米氧化锌水分散液;
(2)向三口烧瓶中加入所述步骤一(1)中得到的纳米氧化锌水分散液,将0.01-0.1质量份的3-氨丙基三乙氧基硅烷溶于10质量份的去离子水中后加入到三口烧瓶中,通过保温反应来进行化学表面改性;
(3)将0.025-0.05质量份的硝酸银溶于30质量份的去离子水中,加入到所述步骤一(2)所得的反应体系中,反应0.5 h;
(4)将0.035-0.0875质量份的柠檬酸钠溶于30质量份的去离子水中,向所述步骤一(3)所得的反应体系中滴加柠檬酸钠溶液,进行还原反应,滴加完后,继续反应1 h后,冷却至室温,得到悬浮液;
(5)将所述步骤一(4)所得的悬浮液离心处理,并用乙醇和水分别洗涤两次,真空干燥即得Ag/ZnO无机抗菌材料。
3.根据权利要求2所述的一种有机硅季铵盐/(Ag/ZnO)纳米抗菌剂的其制备方法,其特征在于:所述步骤二的具体步骤为:
将1.5质量份的过硫酸钾溶于20质量份的去离子水中,将其按照2/3、1/3分开,得到引发剂A、引发剂B;
将0.05-0.3质量份的Ag/ZnO加入到20质量份的去离子水中,同时加入引发剂A,接着进行超声分散;
在水浴加热并搅拌的条件下,在三口烧瓶中加入31.5-37.5质量份的二甲基二烯丙基氯化铵,步骤二(2)所得的溶液,0.1-0.4质量份的硅烷偶联剂KH-570,反应15 min;然后加入0.625质量份的端乙烯基硅和0.625质量份的烯丙基缩水甘油醚及引发剂B,保温反应4 h后冷却至室温,用质量分数为10%的氢氧化钠溶液调节pH至3-9,即获得有机硅季铵盐/(Ag/ZnO)纳米复合抗菌材料。
4.根据权利要求2所述的一种有机硅季铵盐/(Ag/ZnO)纳米抗菌剂的制备方法,其特征在于,所述步骤一的2)中,保温反应的温度为80℃,时间为0.5h。
5.根据权利要求2所述的一种有机硅季铵盐/(Ag/ZnO)纳米抗菌剂的制备方法,其特征在于,所述步骤一的4)中,柠檬酸钠溶液在0.5h内滴加完毕。
6.根据权利要求5所述的一种有机硅季铵盐/(Ag/ZnO)纳米抗菌剂的制备方法,其特征在于,所述步骤二的2)中,超声分散的功率为300-800w,时间为15min;
所述步骤二的3)中,水浴加热的温度为80℃,搅拌速度设置为400 rpm/min。
7.如权利要求6所述的制备方法制得的有机硅季铵盐/(Ag/ZnO)纳米复合抗菌材料。

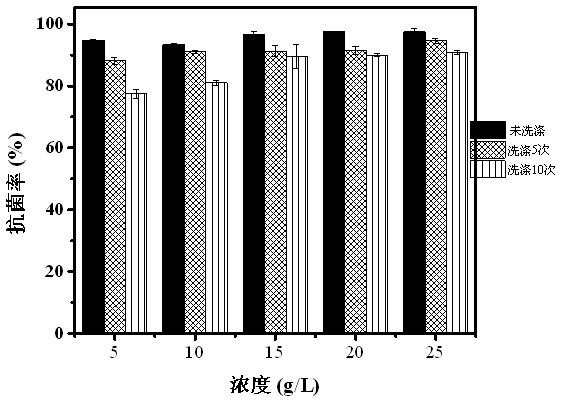

8.如权利要求7所述的有机硅季铵盐/(Ag/ZnO)纳米复合抗菌材料作为纺织品的抗菌材料的应用。
