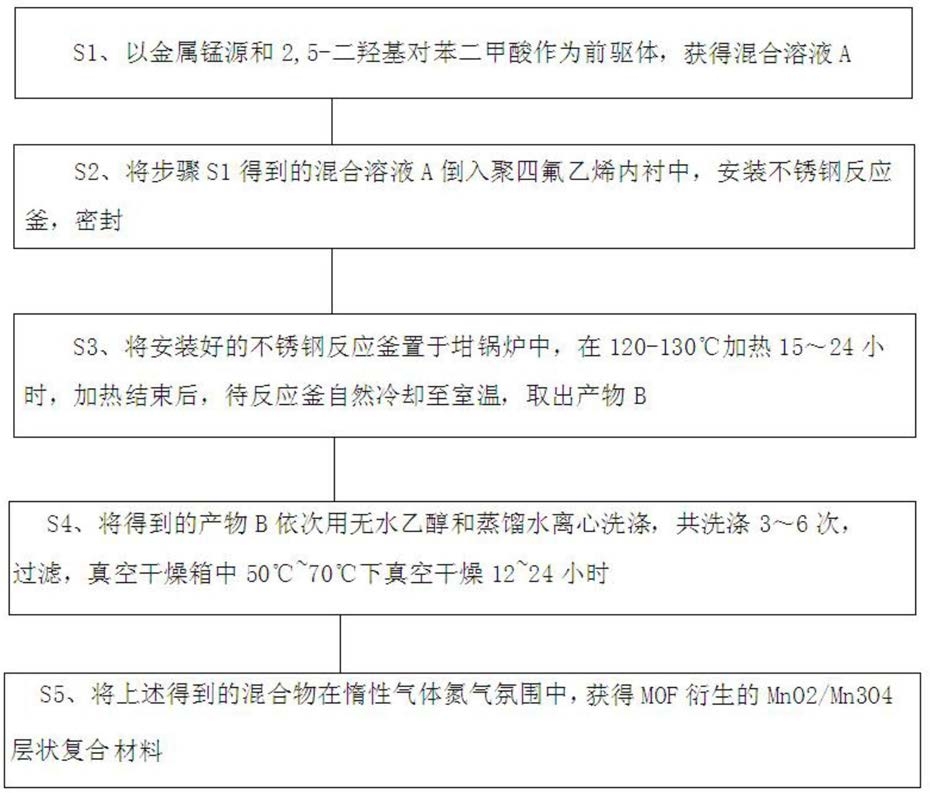

1.一种MOF衍生的二氧化锰/四氧化三锰的层状复合材料的制备方法，其特征在于：其包括以下步骤：S1、以金属锰源和2,5-二羟基对苯二甲酸作为前驱体，金属锰源和2,5-二羟基对苯二甲酸的摩尔比为3:1，将金属锰源和2,5-二羟基对苯二甲酸溶解到N，N-二甲基甲酰胺-乙醇-水的混合溶剂中，磁力搅拌10～30分钟，获得混合溶液A，其中N，N-二甲基甲酰胺、乙醇以及水的体积比为15：1：1；

S2、将步骤S1得到的混合溶液A倒入聚四氟乙烯内衬中，安装不锈钢反应釜，密封；

S3、将安装好的不锈钢反应釜置于坩锅炉中，在120-135℃加热15～24小时，加热结束后，待反应釜自然冷却至室温，取出产物B；

S4、将得到的产物B依次用无水乙醇和蒸馏水离心洗涤，共洗涤3～6次，过滤，真空干燥箱中50℃～70℃下真空干燥12～24小时，得到混合物C；

S5、将上述得到的混合物C在氮气氛围中，在600～800℃下，继续加热2～4小时，以获得具有优异电化学性能的MOF衍生的二氧化锰/四氧化三锰层状复合材料。

2.根据权利要求1所述的MOF衍生的二氧化锰/四氧化三锰的层状复合材料的制备方法，其特征在于：步骤S1中的金属锰源为四水合氯化锰或硫酸锰中的任意一种。

3.根据权利要求1所述的MOF衍生的二氧化锰/四氧化三锰的层状复合材料的制备方法，其特征在于：步骤S2中的聚四氟乙烯内衬的容积为75ml。

4.根据权利要求1所述的MOF衍生的二氧化锰/四氧化三锰的层状复合材料的制备方法，其特征在于：步骤S3中将安装好的不锈钢反应釜置于坩锅炉中，在135℃加热15～24小时。

5.根据权利要求1所述的MOF衍生的二氧化锰/四氧化三锰的层状复合材料的制备方法，其特征在于：所述MOF衍生的二氧化锰/四氧化三锰的层状复合材料为垂直方向堆叠的片层结构。

6.根据权利要求1所述的MOF衍生的二氧化锰/四氧化三锰的层状复合材料的制备方法，其特征在于：所述MOF衍生的二氧化锰/四氧化三锰的层状复合材料的界面阻抗小于10Ω。
