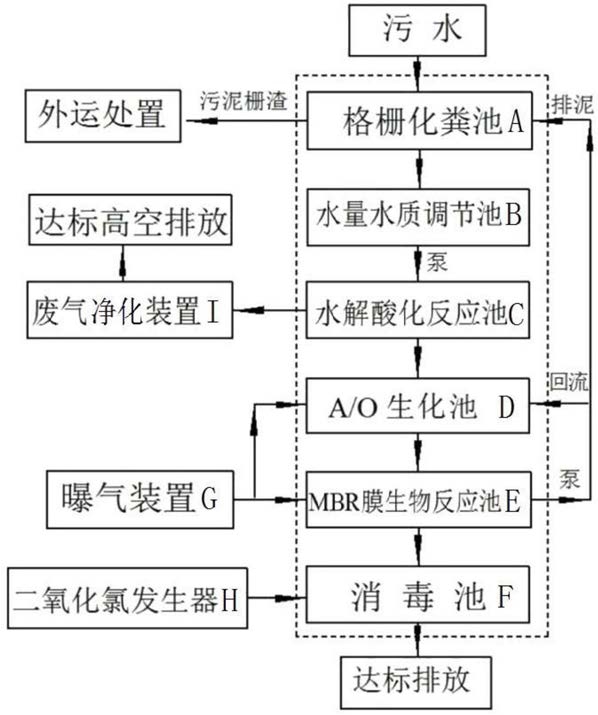

1.一种用于水利水电工程的污水废气净化处理系统，其特征在于：格栅化粪池（A）中的污泥排入化粪池定期由吸粪车抽吸外运处置；污水经由进水口（A8）进入格栅化粪池（A）中进行处理，污水经由出水口（A9）、进水管（B4）进入水量水质调节池（B）中进行处理，污水经由排水泵（B10）、污水进水筒（C5）进入水解酸化反应池（C）中进行处理，污水经由排水管（C12）、污水进水口（D23）进入A/O生化池（D）中进行处理，污水经由出水管口（D27）、污水进口（E10）进入MBR膜生物反应池（E）中进行处理，污水经由出水管路（E5）、进水口（F8）进入消毒池（F）中进行处理，最终经由出水管（F9）排出净化结束、达标排放；曝气装置（G）为A/O生化池（D）和MBR膜生物反应池（E）提供曝气处理；二氧化氯发生器（H）为消毒池（F）提供二氧化氯；水解酸化反应池（C）中产生的废气经管路收集输送至废气净化装置（I）处理，达标后高空排放；

所述格栅化粪池（A）具有池体（A1），池体（A1）内部由两组隔板（A2）分割成一级腐化池（A3）、二级腐化池（A4）、澄清池（A5）三个腔体；一级腐化池（A3）、二级腐化池（A4）、澄清池（A5）的顶部分别具有能够翻转开来的端盖（A6），端盖（A6）的一侧边沿通过转动组件（A7）与池体（A1）之间保持活动连接，一级腐化池（A3）上设置有进水口（A8），澄清池（A5）上设置有出水口（A9），隔板（A2）上设置有通水口（A10）；

所述水量水质调节池（B）具有调节池体（B1）和端盖（B2），该调节池还具有补水口（B3），补水口（B3）与外部进水管（B4）连通；调节池体（B1）的下端与排水管（B5）连通；调节池体（B1）的内部通过网罩设置有多层调节水质的滤料（B6）；在调节池体（B1）的内部且位于滤料（B6）的下方设有高水位传感器（B7）和低水位传感器（B8），在进水管（B4）和排水管（B5）上安装有进水泵（B9）和排水泵（B10），高水位传感器（B7）和低水位传感器（B8）分别与调节池体（B1）外部的控制设备信号输入端连接，控制设备的输出端分别与进水泵（B9）和排水泵（B10）连接；

所述水解酸化反应池（C）具有下固定池体（C1）和上移动池体（C2）；上移动池体（C2）整体位于下固定池体（C1）的内部，通过液压升降机构（C3）进行调节；下固定池体（C1）的内部下端伸入有污水进水筒（C5），下固定池体（C1）的内部设有整流配水板（C6），整流配水板（C6）的上、下方分别形成水解酸化反应区（C7）和配水区（C8），上移动池体（C2）的内部设置有斜管分离区（C10），斜管分离区（C10）的上方形成清水区，上移动池体（C2）的内部上端具有指型出水槽（C11），上清液通过指型出水槽排出，指型出水槽（C11）与排水管（C12）连通；

所述A/O生化池（D）具有不锈钢外壳（D1），不锈钢外壳（D1）内部具有配水区（D2）、厌氧生化区（D3）、好氧生化区（D4）、和集水区（D5）；配水区（D2）与厌氧生化区（D3）之间通过第一网格（D6）隔开，厌氧生化区（D3）与好氧生化区（D4）之间通过第二网格（D7）隔开，第二网格（D7）的上方为第一实心墙体（D8），好氧生化区（D4）和集水区（D5）之间通过第二实心墙体（D9）隔开，第二实心墙体（D9）的上端形成流水区（D10）；厌氧生化区（D3）的底部设置有曝气装置（D11）；厌氧生化区（D3）竖向排布有多组填料单元（D12），填料单元（D12）的上、下端具有连接在不锈钢外壳（D1）内侧的固定端（D13），固定端（D13）之间为网罩（D14），网罩（D14）的内部为多层V形的填料卡块（D15），填料卡块（D15）之间布满填料；曝气装置（D11）具有进气管（D16）以及出气机构，出气管（D16）的端部具有连接端头（D17）；出气机构具有连接端（D18）、连接头（D19）、喷出杆（D20）、喷头（D21）以及堵头（D22）；连接端（D18）连接在连接端头（D17）上，连接端（D18）周围设置多组连连接头（D19），连接头（D19）分别连接一组喷出杆（D20），喷出杆（D20）的端部安装喷头（D21），连接端（D18）的端部由堵头（D22）密封；

所述MBR膜生物反应池（E）包括反应池外壳体（E1），以及位于反应池外壳体（E1）内部的兼氧池（E2）、MBR池（E3）和污泥储池（E4）；兼氧池（E2）、MBR池（E3）、污泥储池（E4）分别与反应池外壳体（E1）的内部保持一体成型结构；兼氧池（E2）与MBR池（E3）之间采用管路连通；

MBR池（E3）上端设置有出水管路（E5），出水管路（E5）的外端伸出反应池外壳体（E1）外后连通循环泵（E6）；兼氧池（E2）的底部通过污泥收集管（E7）连通污泥储池（E4），污泥收集管（E7）上设置有污泥泵（E8）；污泥储池（E4）的底部设置有伸出反应池外壳体（E1）外的排泥管（E9）；反应池外壳体（E1）的顶部安装有污水进口（E10），反应池外壳体（E1）的内部固定有倾斜的隔板（E11），隔板（E11）的上部形成污水暂存腔（E12），污水暂存腔（E12）的底部与兼氧池（E2）的顶部连通；反应池外壳体（E1）的内部设置有过滤网（E13），过滤网（E13）倾斜固定在污水进口（E10）的下方，过滤网（E13）的外侧形成杂质暂存腔（E14）；

所述消毒池（F）具有外壳体（F1）、消毒池支座（F2）、消毒池内腔（F3）、消毒搅拌机构（F4）、盖板（F5）、消毒支撑机构托轨（F6）、消毒支撑机构（F7）、进水口（F8）和出水管（F9）；消毒池内腔（F3）固定在外壳体（F1）的内部，两者形成的整体通过消毒池支座（F2）固定支撑；

盖板（F5）安装在消毒池内腔（F3）上端，消毒搅拌机构（F4）通过盖板（F5）固定；消毒支撑机构托轨（F6）整体呈圆环形状且固定在盖板（F5）的上表面位置，消毒支撑机构托轨（F6）中部具有开口（F6A），其开口（F6A）左、右侧形成有呈圆弧形的滚轮滑动腔（F6B），滚轮滑动腔（F6B）的上、下面具有滑动口（F6C）；消毒支撑机构（F7）具有滚轮（F71）、连接筒I（F72）、连接筒II（F73）、连接筒III（F74）；滚轮（F71）通过支架连接在连接筒I（F72）的外侧，消毒支撑机构（F7）中的滚轮（F71）通过上述开口（F6A）置于滑动腔（F6B）中运动；连接筒III（F74）的下端连接有扩开连接口（F75），扩开连接口（F75）上连接有升降拉绳（F76）；连接筒I（F72）、连接筒II（F73）和连接筒III（F74）分别为空心圆筒，其内部贯穿有与外部消毒设备连通的消毒软管（F77）；扩开连接口（F75）上安装有与消毒软管（F77）连通的消毒液喷头（F78）；盖板（F5）上开有用于消毒支撑机构（F7）中的连接筒I（F72）伸出和移动的弧形通道（F10）；

所述曝气装置（G）具有进气总管（G1）、与进气总管（G1）相连的出气管（G2）、以及与出气管（G2）相连的出气机构（G3），出气管（G2）的端部具有旋转连接端头（G4），出气机构（G3）整体活动设置在旋转连接端头（G4）上；出气机构（G3）具有回旋式连接件（G5）、连接接头（G6）、回旋式喷出杆（G7）、回旋式喷出头（G8）以及堵头（G9）；回旋式连接件（G5）活动卡扣在旋转连接端头（G4）上，回旋式连接件（G5）周围设置多组连接接头（G6），多组连接接头（G6）分别连接一组回旋式喷出杆（G7），回旋式喷出杆（G7）的端部安装回旋式喷出头（G8），回旋式连接件（G5）的端部由堵头（G9）密封；

所述二氧化氯发生器（H）包括碱溶液器（H1）、酸溶液器（H2）、反应器（H3）、混合器（H4）、缓冲罐（H5）、二氧化氯浓度检测及余液处理装置（H6）以及PLC控制设备（H7）；碱溶液器（H1）和酸溶液器（H2）分别通过第一管道（H8）和第二管道（H9）连通反应器（H3），反应器（H3）的输出端通过第三管道（H11）连通混合器（H4），混合器（H4）再通过管道连通缓冲罐（H5），缓冲罐（H5）通过第四管道（H12）连通二氧化氯浓度检测及余液处理装置（H6），二氧化氯浓度检测及余液处理装置（H6）内设置有二氧化氯浓度检测仪（H13），缓冲罐（H5）还外接有输出管（H14），输出管（H14）上安装有输出计量泵（H15），二氧化氯浓度检测仪（H13）与PLC控制设备（H7）的信号输入端连接，PLC控制设备（H7）的信号输出端与计量泵（H15）连接；二氧化氯浓度检测及余液处理装置（H6）内部分为水箱（H18）和活性炭过滤装置（H19），第四管道（H12）从水箱（H18）的前端伸入，第四管道（H12）上连通有清水进水管（H20），活性炭过滤装置（H19）通过设在其前端的多孔布水进液管（H21）与水箱（H18）相连通，活性炭过滤装置（H19）的后端设有多孔集水排液管（H22）；二氧化氯浓度检测仪（H13）位于水箱（H18）的底部；

所述废气净化装置（I）包括喷淋箱（I1）、连通管（I2）、净化箱（I3）和底座（I4）；喷淋箱（I1）和净化箱（I3）分别固定在底座（I4）上，喷淋箱（I1）和净化箱（I3）通过连通管（I2）连通；净化箱（I3）的内部分布有活性炭层（I8）和除味剂层（I9），净化箱（I3）的顶部为净化后气体排出管（I10）；净化箱（I3）的内部设置有水槽（I13），水槽（I13）内设有加热装置，加热装置使水槽的水沸腾，使净化箱（I3）内充满高温水蒸汽；该废气净化装置还包括废气进入机构（I5）和喷淋机构（I6）；废气进入机构（I5）内端位于喷淋箱（I1）的内部下方，废气进入机构（I5）的外管（I7）伸出于喷淋箱（I1），喷淋机构（I6）位于喷淋箱（I1）的内部上方。

2.根据权利要求1所述的用于水利水电工程的污水废气净化处理系统，其特征在于：进水口（A8）位于一级腐化池（A3）对应的端盖上，并与该端盖形成整体；一级腐化池（A3）、二级腐化池（A4）、澄清池（A5）的底部分别形成易于后期清洗的凹状结构（A11）；一级腐化池（A3）、二级腐化池（A4）、澄清池（A5）的顶部的端盖（A6）上分别设置有清掏口（A12）；一级腐化池（A3）对应的端盖下侧面倾斜固定有导流板（A13）；一级腐化池（A3）的内部安装有过滤网（A14）；池体（A1）的外侧固定有地埋标记板（A15）；一级腐化池（A3）、二级腐化池（A4）、澄清池（A5）内部分别设置有曝气装置（A16），曝气装置（A16）与竖向曝气管（A17）连接，竖向曝气管（A17）的上端再伸出池体（A1）外且与外部的曝气总管（A18）连通，曝气总管（A18）与外部风机连通。

3.根据权利要求1所述的用于水利水电工程的污水废气净化处理系统，其特征在于：滤料（B6）为三层，分别与水平方向呈2-5度的倾斜；补水口（B3）固定在端盖（B2）上，且与端盖（B2）形成整体结构，补水口（B3）的下方设有杂质过滤网（B11），杂质过滤网（B11）是固定在端盖（B2）的下表面；在端盖（B2）的下表面还倾斜固定有导流板（B12）；对于三层滤料，上层为密度为2g/cm3的陶粒层，中间层为密度为2.6g/cm3的石英砂层，下层为密度为2.6g/cm3的砾石层；端盖（B2）是活动卡在调节池体（B1）上；调节池体（B1）为玻璃钢材质；调节池体（B1）中还连通有水剂输入管道（B13）。

4.根据权利要求1所述的用于水利水电工程的污水废气净化处理系统，其特征在于：下固定池体（C1）的外侧固定有支座（C4），液压升降机构（C3）的下端通过支座（C4）固定，液压升降机构（C3）的上端对上移动池体（C2）的外沿顶升；污水进水筒（C5）伸入配水区（C8）内，下固定池体（C1）具有倾斜的底壁（C13），污水进水筒（C5）具有与底壁（C13）相对应的交叉状出水口（C14），使出水口（C14）的管口接近并朝向配水区（C8）的底壁；配水区（C8）的底部排布有排泥管道（C15），排泥管道（C15）的内端伸入下固定池体（C1）内，且在排泥管道（C15）的外端部分上开有反冲洗接口（C16）；整流配水板（C6）上设有若干配水孔（C9）。

5.根据权利要求1所述的用于水利水电工程的污水废气净化处理系统，其特征在于：配水区（D2）的顶部具有污水进口（D23）；不锈钢外壳（D1）的内部倾斜设置有过滤网（D24）；不锈钢外壳（D1）的内部倾斜设置有导流板（D25）；导流板（D25）位于过滤网（D24）下方；污水进口（D23）通过转动机构（D26）活动设置在在不锈钢外壳（D1）上；集水区（D5）的中上部设置有出水管口（D27），集水区（D5）的底部设置有排泥管（D28）和反冲洗挡板（D30），排泥管（D28）的外部开有反冲洗接口（D29）。

6.根据权利要求1所述的用于水利水电工程的污水废气净化处理系统，其特征在于：反应池外壳体（E1）具有能够开启的杂质清理窗口（E15），杂质清理窗口（E15）对应于杂质暂存腔（E14）的侧面；反应池外壳体（E1）主体结构采用具有防腐防锈性能的玻璃钢材质；污泥储池（E4）采用多斗沉淀排泥；MBR池（E3）的上端设置有彗星填料（E18）；出水管路（E5）的内管（E16）的侧面竖向开有多个进水孔（E17）。

7.根据权利要求1所述的用于水利水电工程的污水废气净化处理系统，其特征在于：进水口（F8）从外壳体（F1）的侧面伸入消毒池内腔（F3）的内部；在进水口（F8）的对应处设置有过滤网（F11）；消毒池内腔（F3）为不锈钢内腔或玻璃内腔；消毒搅拌机构（F4）为由电机带动的搅拌机构；消毒池内腔（F3）与外壳体（F1）之间形成夹层空腔；并且在出水管（F9）上安装有控制阀（F12）。

8.根据权利要求1所述的用于水利水电工程的污水废气净化处理系统，其特征在于：进气总管（G1）的输出端与出气管（G2）的入口端通过法兰盘连接；出气管（G2）的入口端内部设置有滤网（G11）；在出气管（G2）的端部内壁设置有挠流装置（G10）；挠流装置（G10）是片状、槽状或螺旋状。

9.根据权利要求1所述的用于水利水电工程的污水废气净化处理系统，其特征在于：第三管道（H11）上开有投药口（H16）；第一管道（H8）和第二管道（H9）上分别安装有计量器（H10），两组计量器（H10）与PLC控制设备（H7）的信号输入端连接；反应器（H3）内设置有加热装置；碱溶液器（H1）和酸溶液器（H2）分别具有旁路加水管（H17）。

10.根据权利要求1所述的用于水利水电工程的污水废气净化处理系统，其特征在于：

还具有喷淋液收集箱（I12），喷淋液收集箱（I12）活动设置在喷淋箱（I1）的内腔底部，并能沿着底座（I4）抽拉出来；喷淋箱（I1）形成下大上小的锥体状；活性炭层（I8）和除味剂层（I9）具有一定的斜度；在外管（I7）内设置有电热丝（I11）；废气进入机构（I5）的内端头具有多道散气孔（I14），能使废气缓慢均匀散开；气体排出管（I10）内设置有水气干燥组件（I15）。
