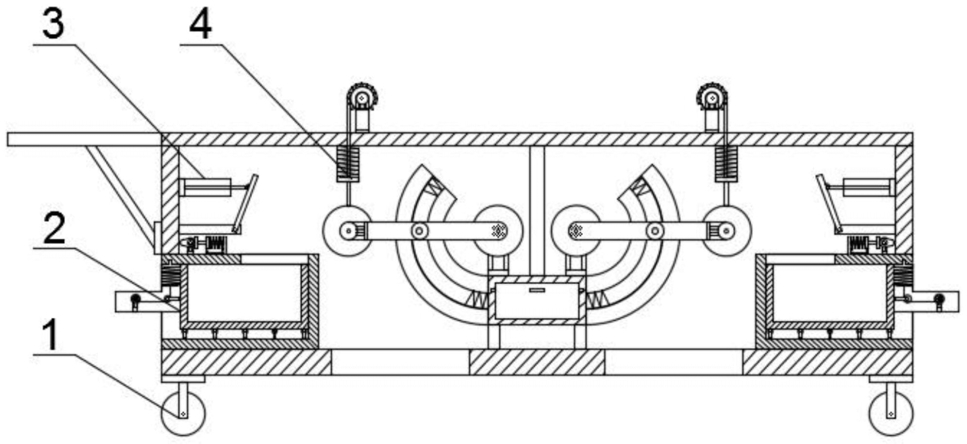

1.一种多功能工厂铁屑回收清理装置，包括移动车架机构(1)、铁屑回收箱机构(2)、可变角度挡板机构(3)、铁屑吸附刮掉机构(4)，其特征在于：移动车架机构(1)包括移动轮(1-

1)、移动轮支撑杆(1-2)、移动轮座(1-3)、机架(1-4)、铁屑回收箱开槽(1-5)、侧支座(1-6)、侧支腿(1-7)、推手(1-8)、链条通过口(1-9)、磁轮活动槽(1-10)、中间支撑腿(1-11)，移动轮(1-1)与移动轮支撑杆(1-2)相连，移动轮(1-1)与移动轮支撑杆(1-2)的连接方式为焊接，移动轮支撑杆(1-2)与移动轮座(1-3)相连，移动轮支撑杆(1-2)与移动轮座(1-3)的连接方式为轴承连接，移动轮座(1-3)位于机架(1-4)的下方，移动轮座(1-3)与机架(1-4)的连接方式为螺栓连接，铁屑回收箱开槽(1-5)开在机架(1-4)的左右对称位置上，侧支座(1-

6)与机架(1-4)的连接方式为焊接，侧支腿(1-7)与侧支座(1-6)的连接方式为焊接，推手(1-8)与侧支腿(1-7)的连接方式为焊接，推手(1-8)与机架(1-4)的连接方式为焊接，链条通过口(1-9)开在机架(1-4)的顶板上，磁轮活动槽(1-10)开在机架(1-4)的底板上，中间支撑腿(1-11)设置在机架(1-4)的内部，中间支撑腿(1-11)与机架(1-4)的连接方式为焊接；

铁屑回收箱机构(2)包括铁屑推动机构(2-1)、回收箱容纳壳(2-2)、回收箱本体(2-3)、回收箱滑轮机构(2-4)、铁屑落入口(2-5)，铁屑推动机构(2-1)位于回收箱容纳壳(2-2)的上方，铁屑推动机构(2-1)与回收箱容纳壳(2-2)的连接方式为焊接，铁屑落入口(2-5)开在回收箱容纳壳(2-2)上端面上，回收箱本体(2-3)设置在回收箱容纳壳(2-2)的内部，回收箱本体(2-3)与回收箱容纳壳(2-2)的配合方式为间隙配合，回收箱滑轮机构(2-4)位于回收箱本体(2-3)的下方，回收箱滑轮机构(2-4)与回收箱本体(2-3)的连接方式为接触配合，回收箱滑轮机构(2-4)与回收箱容纳壳(2-2)的连接方式为螺栓连接；

铁屑推动机构(2-1)包括推动电机座(2-1-1)、凸轮(2-1-2)、推动电机轴(2-1-3)、推动电机(2-1-4)、推动座(2-1-5)、连杆(2-1-6)、中间座(2-1-7)、推动腔(2-1-8)、复位弹簧(2-

1-9)、推动板(2-1-10)，推动电机座(2-1-1)位于推动电机(2-1-4)的下方，推动电机座(2-

1-1)与推动电机(2-1-4)的连接方式为焊接，推动电机轴(2-1-3)设置在推动电机(2-1-4)的内部，推动电机轴(2-1-3)与推动电机(2-1-4)的连接方式为轴承连接，凸轮(2-1-2)与推动电机轴(2-1-3)的连接方式为胀套连接，推动座(2-1-5)与凸轮(2-1-2)的配合方式为接触配合，推动座(2-1-5)与连杆(2-1-6)的连接方式为焊接，连杆(2-1-6)与中间座(2-1-7)的连接方式为焊接，中间座(2-1-7)与推动腔(2-1-8)的配合方式为间隙配合，复位弹簧(2-

1-9)与中间座(2-1-7)的连接方式为焊接，复位弹簧(2-1-9)与推动腔(2-1-8)的连接方式为焊接，推动板(2-1-10)与连杆(2-1-6)的连接方式为焊接；

回收箱本体(2-3)包括手壳(2-3-1)、拉线电机(2-3-2)、拉线电机轴(2-3-3)、拉线轮(2-3-4)、钢丝绳(2-3-5)、中间转向轮(2-3-6)、锁座(2-3-7)、复位弹簧(2-3-8)、锁壳(2-3-

9)、箱体(2-3-10)，拉线电机(2-3-2)与手壳(2-3-1)的连接方式为螺栓连接，拉线电机轴(2-3-3)与拉线电机(2-3-2)的连接方式为轴承连接，拉线电机轴(2-3-3)与拉线轮(2-3-4)的连接方式为胀套连接，拉线轮(2-3-4)与钢丝绳(2-3-5)的连接方式为焊接，钢丝绳(2-3-

5)与中间转向轮(2-3-6)的配合方式为接触配合，中间转向轮(2-3-6)与箱体(2-3-10)的连接方式为螺栓连接，钢丝绳(2-3-5)与锁座(2-3-7)的连接方式为焊接，复位弹簧(2-3-8)与锁座(2-3-7)的连接方式为焊接，复位弹簧(2-3-8)与锁壳(2-3-9)的连接方式为焊接，锁壳(2-3-9)与手壳(2-3-1)的连接方式为焊接，手壳(2-3-1)与箱体(2-3-10)的连接方式为焊接；

回收箱滑轮机构(2-4)包括滑轮座(2-4-1)、滑轮固定轴(2-4-2)、滑轮(2-4-3)，滑轮座(2-4-1)与滑轮固定轴(2-4-2)的连接方式为轴承连接，滑轮固定轴(2-4-2)与滑轮(2-4-3)的连接方式为焊接；

可变角度挡板机构(3)包括固定杆(3-1)、活塞(3-2)、活塞杆(3-3)、液压缸(3-4)、连接块(3-5)、挡板(3-6)，固定杆(3-1)与挡板(3-6)的连接方式为铰接，活塞(3-2)与活塞杆(3-

3)的连接方式为焊接，活塞(3-2)设置在液压缸(3-4)的内部，活塞(3-2)与液压缸(3-4)的配合方式为间隙配合，活塞杆(3-3)与连接块(3-5)的连接方式为铰接，连接块(3-5)与挡板(3-6)的连接方式为焊接；

铁屑吸附刮掉机构(4)包括升降刮板机构(4-1)、旋转吸附机构(4-2)、旋转吸附滑道机构(4-3)、工具收纳箱(4-4)，升降刮板机构(4-1)位于旋转吸附机构(4-2)的上方，旋转吸附机构(4-2)与旋转吸附机构(4-2)的配合方式为接触配合，旋转吸附滑道机构(4-3)与工具收纳箱(4-4)的连接方式为焊接；

升降刮板机构(4-1)包括链轮(4-1-1)、链轮驱动电机(4-1-2)、链轮固定座(4-1-3)、链条(4-1-4)、刮板腔(4-1-5)、弹簧A(4-1-6)、中间座A(4-1-7)、刮板(4-1-8)，链轮(4-1-1)与链轮固定座(4-1-3)的连接方式为轴连接，链轮驱动电机(4-1-2)与链轮固定座(4-1-3)的连接方式为焊接，链轮(4-1-1)与链条(4-1-4)的连接方式为部分焊接、部分啮合，链条(4-

1-4)与中间座A(4-1-7)的连接方式为焊接，中间座A(4-1-7)与弹簧A(4-1-6)的连接方式为焊接，刮板腔(4-1-5)与弹簧A(4-1-6)的连接方式为焊接，刮板(4-1-8)与中间座A(4-1-7)的连接方式为焊接；

旋转吸附机构(4-2)包括磁轮(4-2-1)、磁轮驱动电机(4-2-2)、旋转臂(4-2-3)、铰接轮(4-2-4)、旋转臂驱动电机(4-2-5)，磁轮(4-2-1)与磁轮驱动电机(4-2-2)的连接方式为胀套连接，磁轮驱动电机(4-2-2)与旋转臂(4-2-3)的连接方式为部分焊接、部分轴承连接，铰接轮(4-2-4)与旋转臂(4-2-3)的连接方式为铰接，旋转臂(4-2-3)与旋转臂驱动电机(4-2-

5)的连接方式为键连接；

旋转吸附滑道机构(4-3)包括安全弹簧(4-3-1)、活动槽(4-3-2)、轨道架(4-3-3)，安全弹簧(4-3-1)与活动槽(4-3-2)的连接方式为焊接，活动槽(4-3-2)开在轨道架(4-3-3)上；

工具收纳箱(4-4)包括支腿A(4-4-1)、收纳箱外壳(4-4-2)、收纳箱本体(4-4-3)，支腿A(4-4-1)与收纳箱外壳(4-4-2)的连接方式为焊接，收纳箱本体(4-4-3)设置在收纳箱外壳(4-4-2)的内部，收纳箱本体(4-4-3)与收纳箱外壳(4-4-2)的配合方式为间隙配合；

铁屑回收箱机构(2)设置在移动车架机构(1)的内部，铁屑回收箱机构(2)与移动车架机构(1)的连接方式为焊接，可变角度挡板机构(3)设置在移动车架机构(1)的内部，可变角度挡板机构(3)与移动车架机构(1)的连接方式为焊接，铁屑吸附刮掉机构(4)设置在移动车架机构(1)的内部，铁屑吸附刮掉机构(4)与移动车架机构(1)的连接方式为焊接。

2.根据权利要求1所述的一种多功能工厂铁屑回收清理装置，其特征在于：所述的移动轮(1-1)的个数为四个。

3.根据权利要求1所述的一种多功能工厂铁屑回收清理装置，其特征在于：所述的机架(1-4)的材料为不锈钢。

4.根据权利要求1所述的一种多功能工厂铁屑回收清理装置，其特征在于：所述的复位弹簧(2-1-9)、复位弹簧(2-3-8)、弹簧A(4-1-6)、安全弹簧(4-3-1)的材料为不锈钢。
