专利号: 2018113041493
申请人: 合肥蓝川生态科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

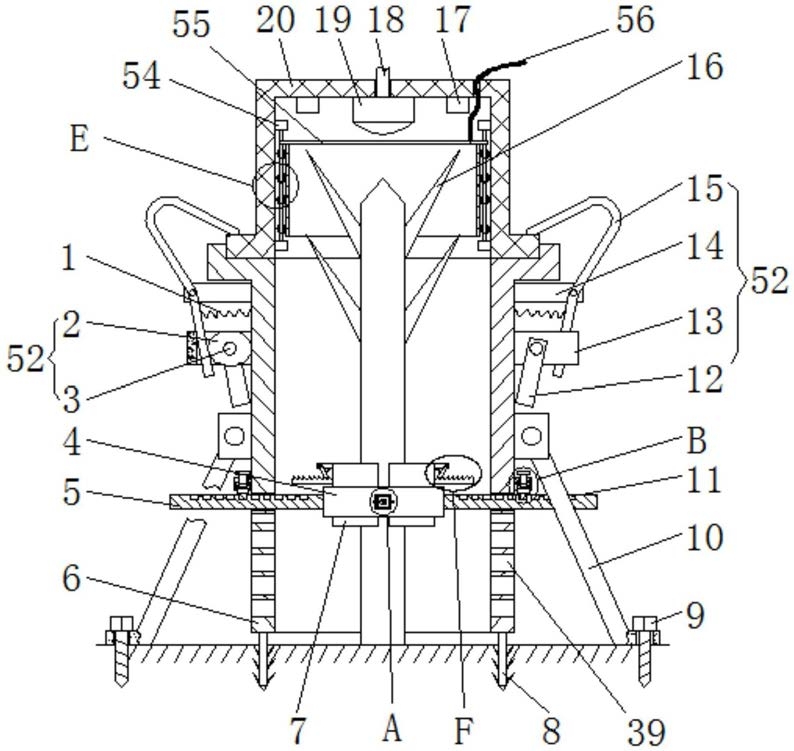

1.一种市政园林用幼苗辅助生长装置,包括两个下壳体(6),其特征在于,两个所述下壳体(6)的一侧下部均设有多个透气孔(39),两个所述下壳体(6)的外侧均通过销轴对称安装有支撑腿(10),所述支撑腿(10)的下端均通过固定螺栓(9)与地面连接,左侧所述下壳体(6)的一侧设有插槽(41),右侧所述下壳体(6)的一侧固定安装有与插槽(41)匹配的插块(40),两个所述下壳体(6)的上端共同安装有上壳体(20),且上壳体(20)为透明结构,所述上壳体(20)的内侧上表面分别安装有照明灯(17)和喷头(19),所述喷头(19)的进水口连接有连接管(18),且连接管(18)贯穿上壳体(20),两个所述下壳体(6)的中部均贯穿有移动杆(5),所述移动杆(5)的上表面等间距设有多个固定槽(11),两个所述移动杆(5)相对的一端均固定连接有弧形板(7),所述弧形板(7)的一侧上部固定安装有固定杆(62),所述固定杆(62)的一侧通过销轴转动连接有棘爪(61),所述棘爪(61)的一侧连接有第五弹簧(63),所述第五弹簧(63)的一端与固定杆(62)活动连接,所述弧形板(7)的一侧均安装有多个第三弹簧(25),所述第三弹簧(25)的一端共同连接有压板(24),所述压板(24)的一侧中部固定安装有棘条(60),且棘条(60)贯穿弧形板(7),所述棘条(60)与棘爪(61)配合,所述弧形板(7)的两端均固定安装有T型块(23),相对应的两个所述T型块(23)的外侧共同安装有条形块(4),所述条形块(4)的一侧设有T型滑槽(21),所述T型块(23)位于T型滑槽(21)的内部,所述条形块(4)远离T型滑槽(21)的一侧固定安装有空心柱(26),所述空心柱(26)的两侧均设有方形孔(27),所述空心柱(26)的内部安装有螺纹杆(30),所述螺纹杆(30)的一端贯穿空心柱(26)连接有第一转盘(32),所述螺纹杆(30)的外侧螺纹连接有螺纹滑块(29),所述螺纹滑块(29)的两侧均固定安装有拉环(31),所述拉环(31)的一侧通过拉钩连接有钢丝绳(28),所述条形块(4)的一侧对称设有通孔(33),所述钢丝绳(28)贯穿通孔(33)与T型块(23)固定连接,两个所述下壳体(6)的外侧中部均固定安装有连接固定装置(51),两个所述下壳体(6)的外侧上部均固定安装有锁紧装置(52)。

2.根据权利要求1所述的一种市政园林用幼苗辅助生长装置,其特征在于,所述连接固定装置(51)包括固定块(35),所述固定块(35)的一侧与下壳体(6)固定连接,所述固定块(35)的一侧中部设有T型孔(34),所述T型孔(34)的内部安装有插杆(38),所述插杆(38)的上端固定安装有第二转盘(53),所述插杆(38)的下端与固定槽(11)连接,所述插杆(38)的中部固定安装有限位块(36),所述插杆(38)的中部套接有第四弹簧(37),且第四弹簧(37)位于限位块(36)的上方。

3.根据权利要求1所述的一种市政园林用幼苗辅助生长装置,其特征在于,所述锁紧装置(52)包括U型块(13)和安装块(14),所述U型块(13)的一端与下壳体(6)固定连接,所述安装块(14)的一端与下壳体(6)固定连接,且安装块(14)位于U型块(13)的上方,所述安装块(14)的一侧通过销轴连接有L型杆(15),且L型杆(15)的一端贯穿U型块(13),所述U型块(13)的内部通过转轴(3)连接有凸轮(2),所述转轴(3)的一端贯穿U型块(13)连接有转动杆(12)。

4.根据权利要求1所述的一种市政园林用幼苗辅助生长装置,其特征在于,两个所述下壳体(6)的下端均固定安装有固定杆(8),且固定杆(8)的两侧均固定安装有限位杆。

5.根据权利要求1所述的一种市政园林用幼苗辅助生长装置,其特征在于,所述下壳体(6)的一侧上部均固定安装有第一弹簧(1),所述第一弹簧(1)的一端与L型杆(15)固定连接。

6.根据权利要求1所述的一种市政园林用幼苗辅助生长装置,其特征在于,包括外壳(42),所述外壳(42)的下表面安装有移动轮(44),所述外壳(42)的内部下表面安装有水箱(46)和水泵(45),且水箱(46)和水泵(45)之间通过水管连接,所述水泵(45)的出水口与连接管(18)固定连接,所述外壳(42)的上表面安装有太阳能电池板(50),所述外壳(42)的内部水平安装有隔板(47),所述隔板(47)的上表面安装有蓄电池(48)、无线接收模块(49)和控制模块(43),所述太阳能电池板(50)、蓄电池(48)、无线接收模块(49)、控制模块(43)和照明灯(17)之间通过导线连接。

7.根据权利要求1所述的一种市政园林用幼苗辅助生长装置,其特征在于,所述压板(24)的一侧均安装有橡胶防护垫。

8.根据权利要求1所述的一种市政园林用幼苗辅助生长装置,其特征在于,所述上壳体(20)的内侧上部和下部安装有多组方形块(54),每组所述方形块(54)之间安装有滑杆(57),所述滑杆(57)的外侧均套接有多个套环(59),所述套环(59)的一侧共同连接有遮挡布(58),所述遮挡布(58)的上端安装有被滑杆(57)贯穿的移动环(55),所述移动环(55)的一侧连接有贯穿上壳体(20)的拉绳(56)。
