专利号: 2018113054510
申请人: 南京林业大学
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

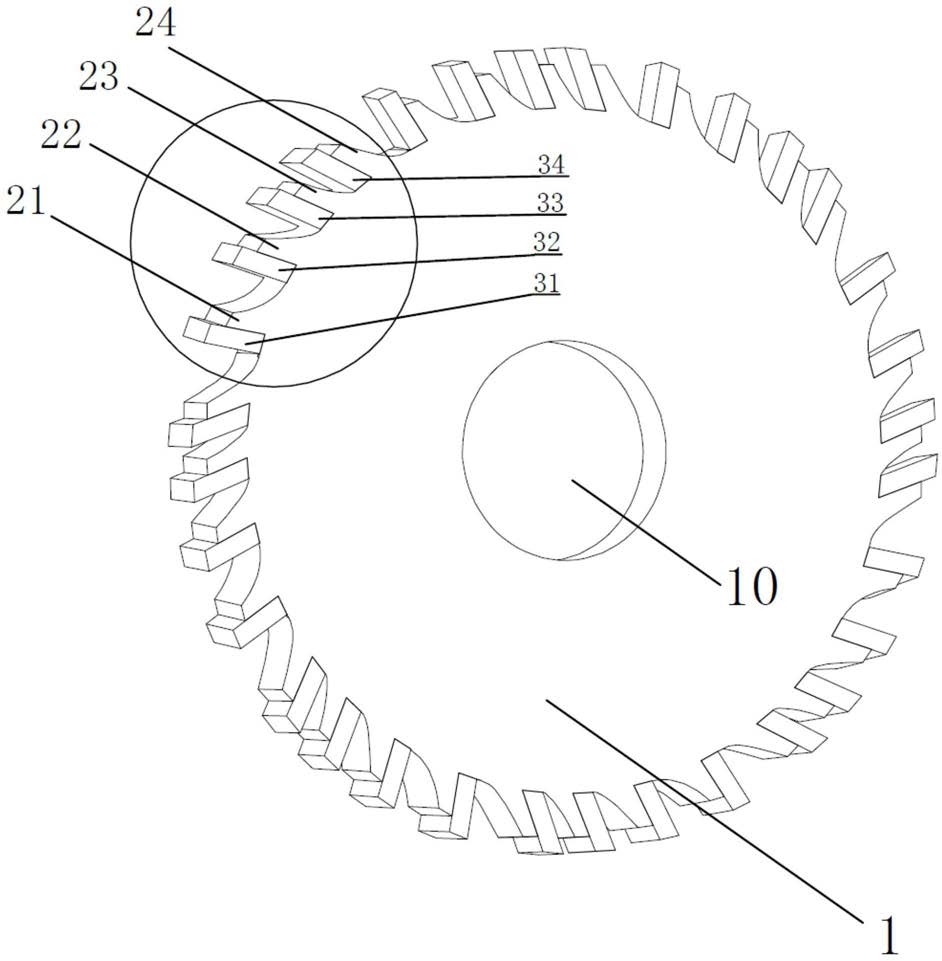

1.一种陶瓷刀具,包括刀体,其特征在于,在刀体的外侧环设有呈中心对称结构的8个螺旋陶瓷刀齿组,每个螺旋陶瓷刀齿组的中心角均为45°,在任一螺旋陶瓷刀齿组中并排有四块陶瓷刀齿座以及四块陶瓷刀齿分别对应固定在四块陶瓷刀齿座上;

其中:四块陶瓷刀齿座分别为陶瓷刀齿座Ⅰ、陶瓷刀齿座Ⅱ、陶瓷刀齿座Ⅲ和陶瓷刀齿座Ⅳ,四块陶瓷刀齿分别为固定在陶瓷刀齿座Ⅰ上的陶瓷刀齿Ⅰ、固定在陶瓷刀齿座Ⅱ上的陶瓷刀齿Ⅱ、固定在陶瓷刀齿座Ⅲ上的陶瓷刀齿Ⅲ、固定在陶瓷刀齿座Ⅳ上的陶瓷刀齿Ⅳ;

在任一螺旋陶瓷刀齿组中:陶瓷刀齿Ⅰ与陶瓷刀齿Ⅱ所形成的中心角、陶瓷刀齿Ⅱ与陶瓷刀齿Ⅲ所形成的中心角、陶瓷刀齿Ⅲ与陶瓷刀齿Ⅳ所形成的中心角分别为12~14°、9~

12°、5~9°;

以及任一螺旋陶瓷刀齿组的陶瓷刀齿Ⅰ与其相邻另一个螺旋陶瓷刀齿组的相邻陶瓷刀齿Ⅳ所形成的中心角为14~16°;

在任一螺旋陶瓷刀齿组中四块陶瓷刀齿上的前角分别为5°、10°、15°、20°;四块陶瓷刀齿上的后角均为5°;四块陶瓷刀齿上的楔角分别为80°、75°、70°、65°;四块陶瓷刀齿上的螺旋角分别为5°、4°、3°、2°。

陶瓷刀齿Ⅰ的后刀面上设有垂直于该陶瓷刀齿Ⅰ的切削刃的若干条梳齿槽,陶瓷刀齿Ⅱ的后刀面上设有垂直于该陶瓷刀齿Ⅱ的切削刃的若干条梳齿槽,陶瓷刀齿Ⅲ的后刀面上设有垂直于该陶瓷刀齿Ⅲ的切削刃的若干条梳齿槽,陶瓷刀齿Ⅳ的后刀面上设有垂直于该陶瓷刀齿Ⅳ的切削刃的若干条梳齿槽;

在任一螺旋陶瓷刀齿组中相邻两个陶瓷刀齿的后刀面上的梳齿槽呈相互交错设置;以及不同螺旋陶瓷刀齿组中相邻的两个陶瓷刀齿的后刀面上的梳齿槽也呈相互交错设置;

在任一螺旋陶瓷刀齿组中四块陶瓷刀齿的后刀面上均设置有斜棱角。

2.根据权利要求1中所述的一种陶瓷刀具,其特征在于,在任一螺旋陶瓷刀齿组中:陶瓷刀齿Ⅰ与陶瓷刀齿Ⅱ所形成的中心角、陶瓷刀齿Ⅱ与陶瓷刀齿Ⅲ所形成的中心角、陶瓷刀齿Ⅲ与陶瓷刀齿Ⅳ所形成的中心角分别为13°、10°、7°;

以及任一螺旋陶瓷刀齿组的陶瓷刀齿Ⅰ与其相邻另一个螺旋陶瓷刀齿组的相邻陶瓷刀齿Ⅳ所形成的中心角为15°。
