专利号: 2018113078498
申请人: 义乌市爱釜义自动化科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种复合吸附微波回收或热解处理有机废气的装置,其特征在于:包括预处理单元和多个并联的微波处理单元;

所述预处理单元有两种方案:

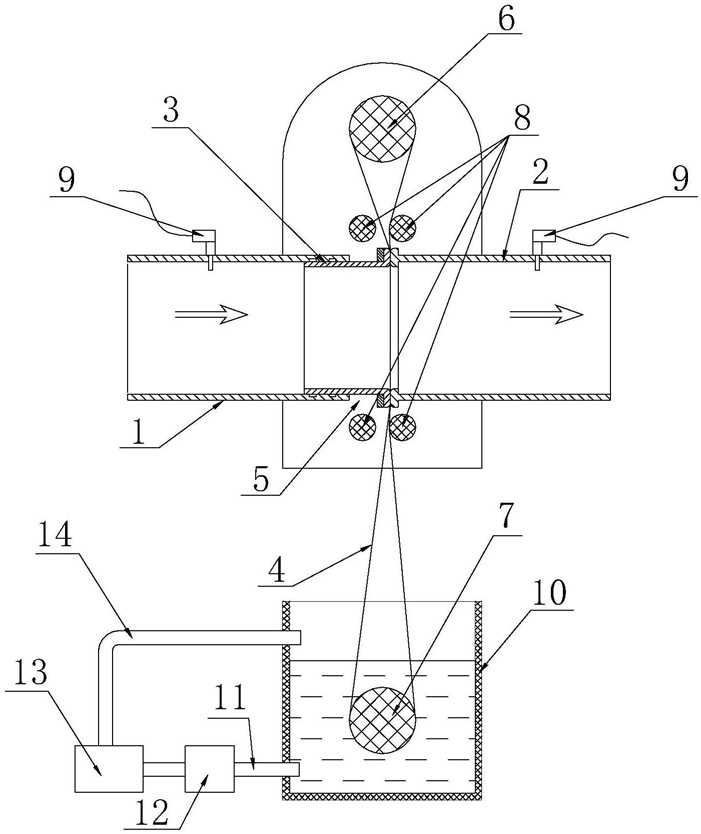

方案一:预处理单元包括进料管(1)、出料管(2)、活动管(3)、滤带(4)、循环传输机构、清洗机构;所述进料管的出口端与出料管的进口端相对,活动管设于进料管与出料管之间;

活动管的进口端与进料管的出口端活动套接且活动管的出口端与出料管的进口端相对,活动管可沿进口管轴向位移;所述滤带垂直设于活动管与出料管之间且通过循环传输机构可实现循环输送;

或者,活动管的进口端与进料管的出口端相对且活动管的出口端与出料管的进口端活动套接;活动管可沿出口管轴向位移;所述滤带垂直设于进料管与活动管之间且通过循环传输机构可实现循环输送;

所述滤带的一部分设于清洗机构中;

方案二:预处理单元包括箱体(1000)、滚动滤筒(1010)和驱动机构;所述箱体上设有进风口(1020)和出风口(1030);所述滚动滤筒横向设于箱体内且其两端与箱体固定以实现转动,滚动滤筒的转动面为过滤面,滚动滤筒的其中一端面上设有开口与出风口密封连通;箱体底部装有清洗液(1040),清洗液的液面低于出风口且高于滚动滤筒上最低处的过滤面;

所述驱动机构设于箱体上用以驱动滚动滤筒转动;

每个所述微波处理单元包括反应箱(100)、进口管(101)、多个陶瓷管(102)、微波发生器(103)、连接管(104)、出口管(105)和换热器;多个所述陶瓷管通过连接管并联设于反应箱内,连接管分别与进口管和出口管连接,进口管与预处理单元连接;陶瓷管内间隔填充有活性炭层(106)和沸石层(107);反应箱的局部侧壁上设有云母片层(108),所述微波发生器设于云母片层外侧。

2.如权利要求1所述的一种复合吸附微波回收或热解处理有机废气的装置,其特征在于,方案一中,所述循环传输机构包括主动辊(6)、从动辊(7)和包括多对辊轮(8);其中位于活动管的两侧分别设有至少一对辊轮,滤带位于每对辊轮的相对侧;每对辊轮中两个辊轮的间距小于活动管收缩后与出料管或进料管的距离。

3.如权利要求1或2所述的一种复合吸附微波回收或热解处理有机废气的装置,其特征在于,方案一中,所述滤带的输送方向为靠近进料管的一侧先进入清洗机构。

4.如权利要求2所述的一种复合吸附微波回收或热解处理有机废气的装置,其特征在于,方案一中,所述清洗机构包括装有清洗液的超声波清洗槽(10)、污水管(11)、污水过滤器(12)、水泵(13)和净水回流管(14);所述污水管与超声波清洗槽的底部连通,污水管按水流方向依次与污水过滤器、水泵和净水回流管连接;净水回流管与超声波清洗槽的上部连接;所述从动辊设于超声波清洗槽内。

5.如权利要求1所述的一种复合吸附微波回收或热解处理有机废气的装置,其特征在于,方案二中,所述箱体底部设有超声波发生器(1050);箱体底部还连接有构成循环回路的净水进水管(1060)和污水出水管(1070),所述污水出水管上设有污水处理器(1080);循环回路上设有水泵(13)。

6.如权利要求1所述的一种复合吸附微波回收或热解处理有机废气的装置,其特征在于,方案二中,所述驱动机构包括电机(1100)、电机皮带盘(1110)、滚动皮带盘(1120)和皮带;所述电机皮带盘固定于电机的输出轴上,所述滚动皮带盘固定于滚动滤筒的一端,电机皮带盘和滚动皮带盘通过皮带实现动力传输。

7.如权利要求1所述的一种复合吸附微波回收或热解处理有机废气的装置,其特征在于,方案一中,在进料管和出料管内分别设有压力传感器(9);

在方案二中,所述滚动滤筒内外两侧分别设有压力传感器(9),所述压力传感器与配套的控制器信号连接,所述控制器根据滚动滤筒内外两侧的压力差控制驱动机构的运作。

8.如权利要求1或4所述的一种复合吸附微波回收或热解处理有机废气的装置,其特征在于,所述清洗液的配方为:碳酸钠3-4wt%,硅酸钠2.5-3.5wt%,元明粉2-3wt%,TX-10 0.5-

1.5wt%,水余量。

9.如权利要求1所述的一种复合吸附微波回收或热解处理有机废气的装置,其特征在于,所述陶瓷管的直径为50-100mm;所述活性炭层每层的厚度为25-35mm,沸石层每层的厚度为5-15mm。

10.一种如权利要求1所述装置的使用方法,其特征在于包括以下步骤:

针对方案一:

1)活动管伸出将滤带夹紧,将废气通入进料管并通过滤带进行过滤;

2)滤带的过滤孔径被堵塞后,活动管收缩将滤带释放,循环传输机构将滤带被污染部分输送至清洗机构后停止,对滤带进行清洗,清洗的同时活动管伸出在此将滤带夹紧,继续进行过滤;

3)经过预处理的废气进入陶瓷管中,污染物被吸附;当陶瓷管吸附至固定程度后,停止工作,将废气后废水通向另一并联的微波处理单元;

4)经步骤3)处理后的废气从出口管排出;

5)对停止工作的陶瓷管进行微波加热,对吸附的污染物进行分解或脱附;

6)对步骤5)产生的气体或水经换热器冷却后排放,对气体中冷凝所得的有机物进行回收;

7)对微波处理后的陶瓷管通热水、热空气或脱附液进行二次脱附,彻底清除残存在陶瓷管上的污染物;

针对方案二:

1)将废气由进风口通入箱体内,并通过滤筒进行过滤;

2)滤筒的过滤孔径被堵塞后,启动驱动机构将滤筒被污染部分浸没于清洗液中后停止,对滤筒进行清洗,清洗的同时不停止通废气,继续进行过滤;

3)经过预处理的废气进入陶瓷管中,污染物被吸附;当陶瓷管吸附至固定程度后,停止工作,将废气后废水通向另一并联的微波处理单元;

4)经步骤3)处理后的废气从出口管排出;

5)对停止工作的陶瓷管进行微波加热,对吸附的污染物进行分解或脱附;

6)对步骤5)产生的气体经换热器冷却后排放,对气体中冷凝所得的有机物进行回收;

7)对微波处理后的陶瓷管通热水、热空气或脱附液进行二次脱附,彻底清除残存在陶瓷管上的污染物。
