专利号: 2018113081344
申请人: 管家依
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

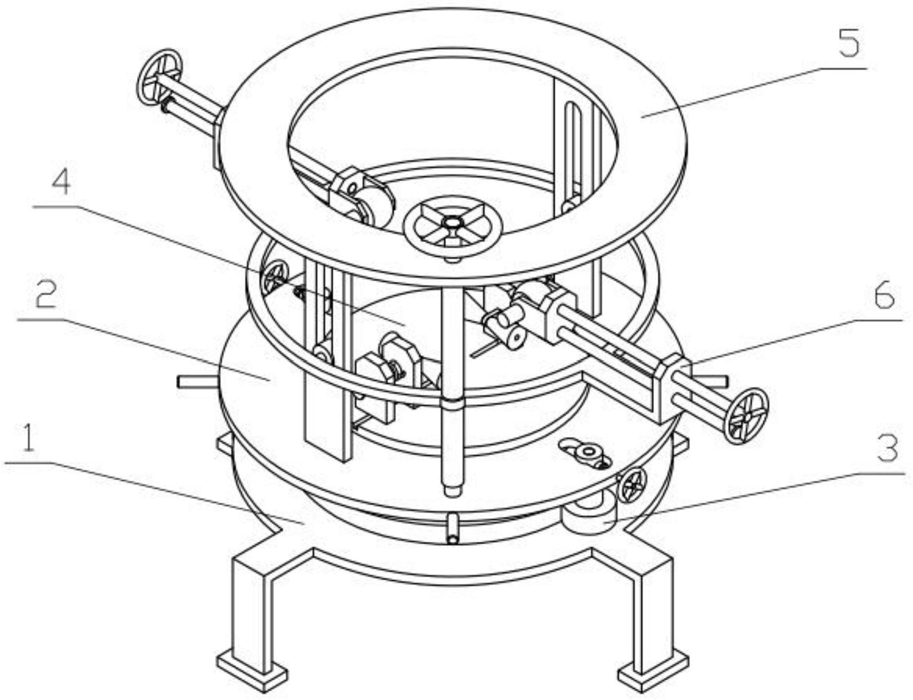

1.一种陶瓷研磨罐,包括底部支架(1)、转动盘(2)、限位机构(3)、装夹机构(4)、调整机构(5)和研磨机构(6),其特征在于:所述底部支架(1)包括圆形底板(1-1)、圆形支撑板Ⅰ(1-

2)、圆形支撑板Ⅱ(1-3)、支撑轴肩(1-4)和转动安装板(1-5),圆形底板(1-1)的上端固定连接有圆形支撑板Ⅰ(1-2),圆形支撑板Ⅰ(1-2)的上端固定连接有圆形支撑板Ⅱ(1-3),圆形支撑板Ⅱ(1-3)的上端固定连接有支撑轴肩(1-4),支撑轴肩(1-4)的上端固定连接有转动安装板(1-5),圆形支撑板Ⅰ(1-2)、圆形支撑板Ⅱ(1-3)、支撑轴肩(1-4)和转动安装板(1-5)均同轴设置;

所述转动盘(2)包括转动盘体(2-1)和调整滑动孔(2-2),转动盘体(2-1)上周向均匀设置有两个调整滑动孔(2-2),转动盘体(2-1)转动连接在转动安装板(1-5)上;

所述限位机构(3)包括限位轴(3-1)、限位块(3-2)、限位止口(3-3)、限位转动块Ⅰ(3-

4)、限位转动块Ⅱ(3-5)、限位手柄轴(3-6)、限位转动块Ⅲ(3-7)、限位手柄(3-8)和限位挡板(3-9),限位轴(3-1)的上端转动连接有限位块(3-2),限位块(3-2)的两侧均设置有限位止口(3-3),限位轴(3-1)的下端转动连接有限位转动块Ⅰ(3-4),限位转动块Ⅰ(3-4)的下端固定连接有限位转动块Ⅱ(3-5),限位转动块Ⅰ(3-4)和限位转动块Ⅱ(3-5)同轴设置,限位手柄轴(3-6)的两端分别固定连接有限位转动块Ⅲ(3-7)和限位手柄(3-8),限位转动块Ⅲ(3-7)转动连接在限位轴(3-1)上,限位挡板(3-9)固定连接在限位轴(3-1)上,限位挡板(3-

9)的内圈与限位转动块Ⅲ(3-7)接触,限位机构(3)设置有两个,两个限位块(3-2)均通过其上两侧的限位止口(3-3)滑动连接在两个调整滑动孔(2-2)内,两个限位转动块Ⅰ(3-4)的内侧均与圆形支撑板Ⅱ(1-3)的外圈接触,两个限位转动块Ⅱ(3-5)的内侧与圆形支撑板Ⅰ(1-

2)的外圈接触,两个限位手柄轴(3-6)均通过螺纹连接在转动盘体(2-1)上;

所述装夹机构(4)包括装夹底板(4-1)、装夹支撑板(4-2)、装夹滑动槽(4-3)、装夹滑动板(4-4)、装夹滑动柱(4-5)、装夹转动轴(4-6)和装夹锥形轮(4-7),装夹底板(4-1)的上端对称设置有两个装夹支撑板(4-2),装夹底板(4-1)的上端对称固定连接有两个装夹滑动槽(4-3),装夹滑动板(4-4)设置有两个,两个装夹滑动板(4-4)的下端分别滑动连接在两个装夹支撑板(4-2)内,两个装夹滑动板(4-4)上均固定连接有装夹滑动柱(4-5),两个装夹滑动柱(4-5)分别滑动连接在两个装夹支撑板(4-2)上,两个装夹滑动柱(4-5)上均套装有压缩弹簧,压缩弹簧位于装夹滑动槽(4-3)和装夹滑动板(4-4)之间,两个装夹滑动板(4-4)上均转动连接有装夹转动轴(4-6),两个装夹转动轴(4-6)的两侧均固定连接有装夹锥形轮(4-

7),装夹底板(4-1)固定连接在转动安装板(1-5)上;

所述调整机构(5)包括调整顶板(5-1)、调整连接板(5-2)、调整腰孔(5-3)、调整升降板(5-4)、调整安装柱(5-5)、调整滑动块(5-6)、调整支撑板Ⅰ(5-7)、调整支撑板Ⅱ(5-8)、圆形通孔Ⅰ(5-9)、圆形通孔Ⅱ(5-10)、丝杆(5-11)和升降手柄(5-12),调整顶板(5-1)下端的两侧均固定连接有调整连接板(5-2),两个调整连接板(5-2)上均设置有调整腰孔(5-3),调整升降板(5-4)内圈的两侧均固定连接有两个调整安装柱(5-5),两个调整安装柱(5-5)上均转动连接有调整滑动块(5-6),两个调整滑动块(5-6)分别滑动连接在两个调整腰孔(5-3)内,调整升降板(5-4)外圈的两侧均固定连接有调整支撑板Ⅰ(5-7),两个调整支撑板Ⅰ(5-7)外侧的上端均固定连接有调整支撑板Ⅱ(5-8),两个调整支撑板Ⅱ(5-8)上均设置有圆形通孔Ⅰ(5-9)和圆形通孔Ⅱ(5-10),丝杆(5-11)的上端固定连接有升降手柄(5-12),丝杆(5-

11)的上下两端分别转动连接在转动盘体(2-1)和调整顶板(5-1)上,调整升降板(5-4)通过螺纹连接在丝杆(5-11)上,两个调整连接板(5-2)的下端均固定连接在转动盘体(2-1)上;

所述研磨机构(6)包括研磨螺纹柱(6-1)、研磨板(6-2)、研磨手柄(6-3)、研磨滑动柱(6-4)、研磨侧板(6-5)、电机(6-6)和研磨刀具(6-7),研磨螺纹柱(6-1)的一端转动连接在研磨板(6-2)上,研磨螺纹柱(6-1)的另一端固定连接有研磨手柄(6-3),研磨板(6-2)的下端固定连接有研磨滑动柱(6-4),研磨板(6-2)的两侧均固定连接有研磨侧板(6-5),其中一个研磨侧板(6-5)上固定连接有电机(6-6),电机(6-6)输出轴的两端分别转动连接在两个研磨侧板(6-5)上,电机(6-6)输出轴的中端固定连接有研磨刀具(6-7),研磨机构(6)设置有两个,两个研磨螺纹柱(6-1)分别通过螺纹连接在两个圆形通孔Ⅰ(5-9)内,两个研磨滑动柱(6-4)分别滑动连接在两个圆形通孔Ⅱ(5-10)内。

2.根据权利要求1所述的一种陶瓷研磨罐,其特征在于:所述底部支架(1)还包括支撑脚(1-6),圆形底板(1-1)的外侧周向均匀固定连接有四个支撑脚(1-6)。

3.根据权利要求2所述的一种陶瓷研磨罐,其特征在于:所述转动盘(2)还包括推动手柄(2-3),转动盘体(2-1)的外侧周向均匀固定连接有四个推动手柄(2-3)。

4.根据权利要求3所述的一种陶瓷研磨罐,其特征在于:所述限位转动块Ⅰ(3-4)和限位转动块Ⅱ(3-5)均为橡胶材料。

5.根据权利要求4所述的一种陶瓷研磨罐,其特征在于:所述装夹锥形轮(4-7)为柔性材料。
