专利号: 2018113088714
申请人: 叶松霞
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

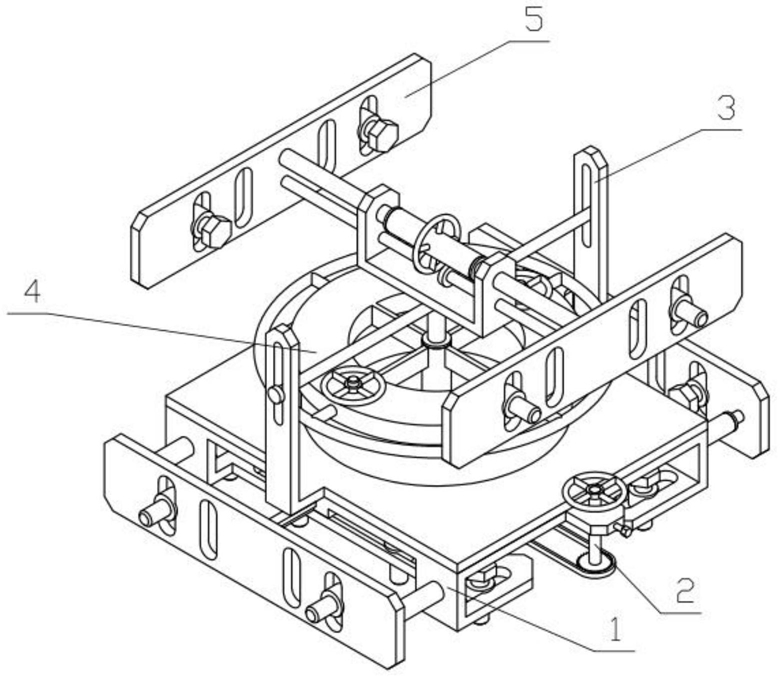

1.一种陶瓷设备连接架,包括固定支架(1)、连接机构Ⅰ(2)、支撑机构(3)、升降机构(4)和连接机构Ⅱ(5),其特征在于:所述固定支架(1)包括固定底板(1-1)、固定滑动筒(1-2)、固定连接板Ⅰ(1-3)、滑动腰孔Ⅰ(1-4)、固定连接板Ⅱ(1-5)、滑动腰孔Ⅱ(1-6)、矩形板(1-

7)、T形槽(1-8)、转动板(1-9)、连接钉Ⅰ(1-10)、支撑板(1-11)和锁紧钉(1-12),固定底板(1-1)的四个角上均固定连接有固定滑动筒(1-2),固定底板(1-1)四个角的下端均固定连接有固定连接板Ⅰ(1-3),四个固定连接板Ⅰ(1-3)上均设置有滑动腰孔Ⅰ(1-4),四个固定连接板Ⅰ(1-3)中每两个之间固定连接有固定连接板Ⅱ(1-5),两个固定连接板Ⅱ(1-5)上均设置有滑动腰孔Ⅱ(1-6),固定底板(1-1)下侧的中端固定连接有矩形板(1-7),矩形板(1-7)上设置有T形槽(1-8),矩形板(1-7)下侧的中端固定连接有转动板(1-9),四个滑动腰孔Ⅰ(1-4)内均滑动连接有连接钉Ⅰ(1-10),两个滑动腰孔Ⅱ(1-6)内均滑动连接有两个连接钉Ⅰ(1-10),固定底板(1-1)一侧的中端固定连接有支撑板(1-11),支撑板(1-11)上通过螺纹连接有锁紧钉(1-12);

所述连接机构Ⅰ(2)包括连接轴Ⅰ(2-1)、连接手柄Ⅰ(2-2)、同步带轮Ⅰ(2-3)、连接轴Ⅱ(2-4)、同步带轮Ⅱ(2-5)、螺纹块(2-6)、连杆(2-7)、T形轨道(2-8)、连接板Ⅰ(2-9)、滑动柱Ⅰ(2-10)、调整腰孔Ⅰ(2-11)和连接钉Ⅱ(2-13),连接轴Ⅰ(2-1)的上下两端分别固定连接有连接手柄Ⅰ(2-2)和同步带轮Ⅰ(2-3),连接轴Ⅱ(2-4)的下端固定连接有同步带轮Ⅱ(2-5),同步带轮Ⅱ(2-5)和同步带轮Ⅰ(2-3)通过同步带传动连接,连接轴Ⅰ(2-1)转动连接在支撑板(1-11)上,锁紧钉(1-12)穿过支撑板(1-11)与连接轴Ⅰ(2-1)接触,连接轴Ⅱ(2-4)转动连接在转动板(1-9)上,连接轴Ⅱ(2-4)上通过螺纹连接有螺纹块(2-6),螺纹块(2-6)的两端均铰接有连杆(2-7),两个连杆(2-7)的外端分别铰接有T形轨道(2-8),两个T形轨道(2-8)分别滑动连接在两个T形槽(1-8)内,两个T形轨道(2-8)的外端均固定连接有连接板Ⅰ(2-9),两个连接板Ⅰ(2-9)上均设置有两个调整腰孔Ⅰ(2-11),四个调整腰孔Ⅰ(2-11)内均滑动连接有连接钉Ⅱ(2-13),四个滑动柱Ⅰ(2-10)分别滑动连接在四个固定滑动筒(1-2)内;

所述支撑机构(3)包括支撑底板(3-1)、支撑筒Ⅰ(3-2)、支撑挡板Ⅰ(3-3)、支撑筒Ⅱ(3-

4)、支撑挡板Ⅱ(3-5)、L形支撑板(3-6)、竖直腰孔(3-7)和安装转动槽(3-8),支撑底板(3-

1)上固定连接有支撑筒Ⅰ(3-2)和支撑筒Ⅱ(3-4),支撑筒Ⅰ(3-2)和支撑筒Ⅱ(3-4)同轴设置,支撑筒Ⅰ(3-2)和支撑筒Ⅱ(3-4)上分别固定连接有支撑挡板Ⅰ(3-3)和支撑挡板Ⅱ(3-

5),支撑底板(3-1)的两侧均固定连接有L形支撑板(3-6),两个L形支撑板(3-6)上均设置有竖直腰孔(3-7),支撑底板(3-1)上设置有安装转动槽(3-8),支撑底板(3-1)固定连接在固定底板(1-1)上;

所述升降机构(4)包括升降转动板(4-1)、升降转动槽(4-2)、升降转动筒(4-3)、升降安装板(4-4)、升降挡板Ⅰ(4-5)、升降螺纹柱(4-6)、升降挡板Ⅱ(4-7)、升降支撑板Ⅰ(4-8)、升降支撑板Ⅱ(4-9)、圆形通孔Ⅰ(4-10)、圆形通孔Ⅱ(4-11)、限位柱(4-12)和紧固机构(4-

13),升降转动板(4-1)上设置有升降转动槽(4-2),升降转动板(4-1)通过升降转动槽(4-2)转动连接在支撑挡板Ⅰ(3-3)和支撑挡板Ⅱ(3-5)上,升降转动板(4-1)上固定连接有升降转动筒(4-3),升降转动筒(4-3)的上下两端分别固定连接有升降安装板(4-4)和升降挡板Ⅱ(4-7),升降安装板(4-4)转动连接在安装转动槽(3-8)内,升降挡板Ⅰ(4-5)固定连接在支撑底板(3-1)上,升降挡板Ⅰ(4-5)的内圈与升降安装板(4-4)接触,升降螺纹柱(4-6)通过螺纹连接在升降转动筒(4-3)内,升降螺纹柱(4-6)的上端固定连接有升降支撑板Ⅰ(4-8),升降支撑板Ⅰ(4-8)的两侧均固定连接有升降支撑板Ⅱ(4-9),两个升降支撑板Ⅱ(4-9)上均设置有圆形通孔Ⅰ(4-10)和圆形通孔Ⅱ(4-11),限位柱(4-12)设置有两个,两个限位柱(4-12)的内侧均固定连接在升降螺纹柱(4-6)上,两个限位柱(4-12)的外侧分别滑动连接在两个竖直腰孔(3-7)内,紧固机构(4-13)包括紧固螺纹柱(4-14)、紧固弧形板(4-15)和紧固手柄(4-16),紧固螺纹柱(4-14)的下端固定连接有紧固弧形板(4-15),紧固螺纹柱(4-14)的上端通过螺纹连接有紧固手柄(4-16),紧固机构(4-13)设置有两个,两个紧固螺纹柱(4-14)分别间隙配合在升降转动板(4-1)的两侧,两个紧固螺纹柱(4-14)均穿过升降转动板(4-

1),两个紧固弧形板(4-15)的上端均与支撑挡板Ⅰ(3-3)和支撑挡板Ⅱ(3-5)贴合,两个紧固弧形板(4-15)的内外两侧分别与支撑筒Ⅰ(3-2)和支撑筒Ⅱ(3-4)贴合,紧固手柄(4-16)的下端与升降转动板(4-1)接触;

所述连接机构Ⅱ(5)包括连接手柄Ⅱ(5-1)、连接挡板(5-2)、连接螺纹柱(5-3)、连接板Ⅱ(5-4)、调整腰孔Ⅲ(5-5)、连接钉Ⅲ(5-7)和滑动柱Ⅱ(5-8),连接手柄Ⅱ(5-1)的两端均固定连接有连接挡板(5-2),连接螺纹柱(5-3)设置有两个,两个连接螺纹柱(5-3)的内侧均通过螺纹连接在连接手柄Ⅱ(5-1)内,两个连接螺纹柱(5-3)上的螺纹旋向相反,两个连接螺纹柱(5-3)分别滑动连接在两个圆形通孔Ⅰ(4-10)内,两个连接螺纹柱(5-3)的外侧均固定连接有连接板Ⅱ(5-4),两个连接板Ⅱ(5-4)上均设置有两个调整腰孔Ⅲ(5-5),两个调整腰孔Ⅲ(5-5)内均滑动连接有连接钉Ⅲ(5-7),两个连接板Ⅱ(5-4)上均固定连接有滑动柱Ⅱ(5-8),两个滑动柱Ⅱ(5-8)分别滑动连接在两个圆形通孔Ⅱ(4-11)内。

2.根据权利要求1所述的一种陶瓷设备连接架,其特征在于:所述连接钉Ⅰ(1-10)包括连接螺钉(1-13)和连接滑动块(1-14),连接螺钉(1-13)上通过螺纹连接有连接滑动块(1-

14),连接螺钉(1-13)通过连接滑动块(1-14)滑动连接在滑动腰孔Ⅰ(1-4)内,连接钉Ⅰ(1-

10)、连接钉Ⅱ(2-13)和连接钉Ⅲ(5-7)的结构相同,连接钉Ⅰ(1-10)、连接钉Ⅱ(2-13)和连接钉Ⅲ(5-7)的滑动连接方式相同。

3.根据权利要求2所述的一种陶瓷设备连接架,其特征在于:所述连接机构Ⅰ(2)还包括调整腰孔Ⅱ(2-12),两个连接板Ⅰ(2-9)上均设置有两个调整腰孔Ⅱ(2-12)。

4.根据权利要求3所述的一种陶瓷设备连接架,其特征在于:所述连接机构Ⅱ(5)还包括调整腰孔Ⅳ(5-6),两个连接板Ⅱ(5-4)上均设置有两个调整腰孔Ⅳ(5-6)。

5.根据权利要求4所述的一种陶瓷设备连接架,其特征在于:所述连接滑动块(1-14)采用分体加工。
