1.一种亲水聚噻吩接枝氧化石墨烯超级电容器电极材料的制备方法，其特征在于：具体步骤如下：(1)采用侧链具有亲水性基团烷氧基和醇胺基的聚噻吩，结构如下所示：

其中m为聚合度，1000＜m＜10000；n为侧链基团-CH2CH2O-的个数，0＜n＜9，取整数。

(2)采用商品化氧化石墨烯尺寸为500nm-5μm。

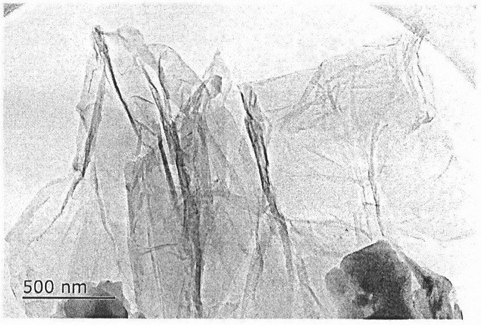

(3)亲水性聚噻吩接枝氧化石墨烯复合材料的制备：将氧化石墨烯加入到氯化亚砜溶液中，超声分散，然后加热回流，反应结束后将过量的氯化亚砜蒸馏除去，得到表面酰氯化的氧化石墨烯。将上述聚噻吩溶解于无水极性有机溶剂中，接着加入酰氯化的氧化石墨烯，超声分散，然后加入三乙胺作为缚酸剂。该混合物在氮气保护下室温搅拌反应，反应结束后离心、洗涤、干燥，得到聚噻吩接枝的氧化石墨烯复合材料。

2.制备权利要求1所述的聚噻吩接枝氧化石墨烯复合材料的制备方法，其特征在于，氧化石墨烯和氯化亚砜的质量比为1∶100～1∶1000。氧化石墨烯和聚噻吩的质量比为1∶1～1∶

5。三乙胺的用量等于氯化亚砜的用量。

3.制备权利要求1所述的聚噻吩接枝氧化石墨烯复合材料的制备方法，其特征在于，氧化石墨烯与氯化亚砜的反应时间为4～8小时。

4.制备权利要求1所述的聚噻吩接枝氧化石墨烯复合材料的制备方法，其特征在于，无水极性有机溶剂为无水四氢呋喃、乙腈、N，N-二甲基甲酰胺、N，N-二乙基甲酰胺、二甲基亚砜等有机溶剂。

5.制备权利要求1所述的聚噻吩接枝氧化石墨烯复合材料的制备方法，其特征在于，酰氯化的氧化石墨烯和聚噻吩的反应时间为10～48小时。

6.制备权利要求1所述的聚噻吩接枝氧化石墨烯复合材料的制备方法，其特征在于，所述材料在超级电容器三电极体系中，比电容值达到204～401F/g。
