专利号: 2018113134089
申请人: 徐州市嘉源防腐保温技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

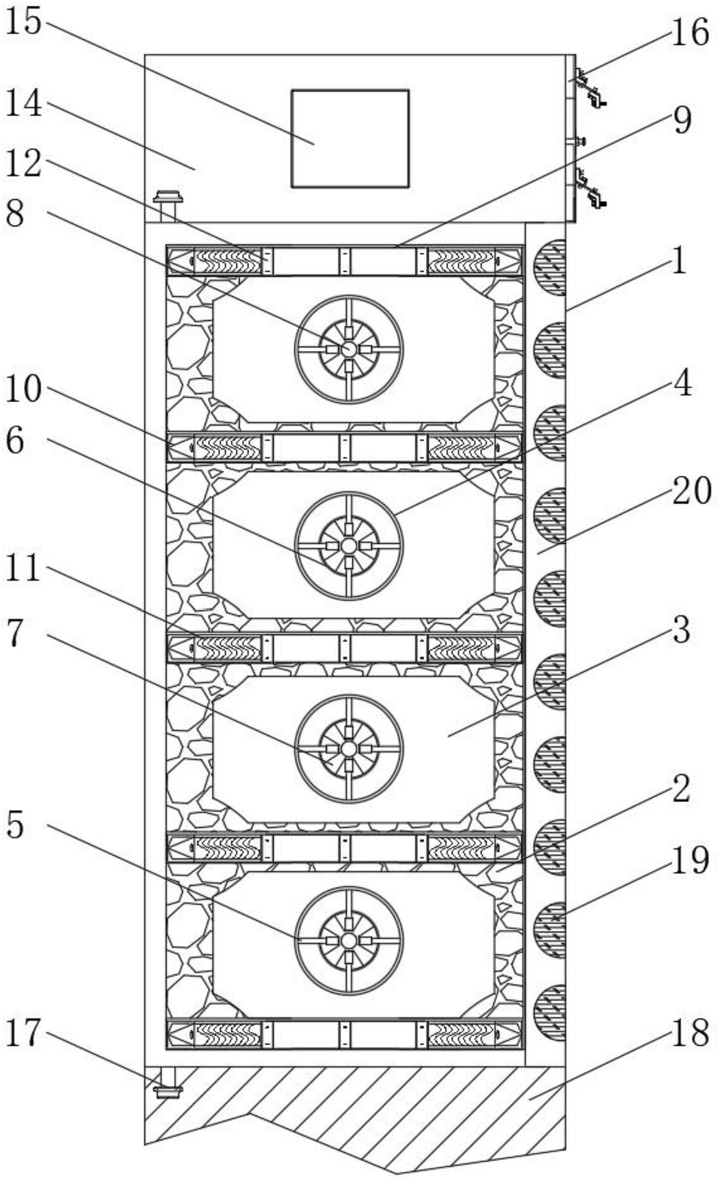

1.一种新材料建筑隔热板,包括墙体(1),其特征在于:所述墙体(1)内腔中部设置有隔热中腔(3),所述隔热中腔(3)外侧填充有缓冲发泡(2),所述缓冲发泡(2)采用发泡聚乙烯,所述隔热中腔(3)中部设置有加固主架梁(4),所述加固主架梁(4)内部固定连接有支撑连接杆(5),所述支撑连接杆(5)设置为十字,所述支撑连接杆(5)之间固定连接有连接柱(8),所述连接柱(8)外圈设置有加固管(6),所述加固管(6)和连接柱(8)之间设置有星型固定架(7),所述隔热中腔(3)外侧固定连接有墙体支撑架(9),所述墙体支撑架(9)内部两端固定连接有加强柱(10),所述加强柱(10)外侧设置有加强筋,所述墙体支撑架(9)内部的中间位置固定连接有支撑架梁(12),所述加强柱(10)和支撑架梁(12)之间设置有弧形片(11),所述弧形片(11)均匀排列,所述弧形片(11)两端与墙体支撑架(9)内壁固定连接,所述墙体(1)上方固定连接有墙体顶部基梁(14),所述墙体顶部基梁(14)中部开设有安装孔槽(15),所述墙体顶部基梁(14)内侧固定连接有基梁固定架(16),所述墙体(1)内侧设置有吸音板(20),所述吸音板(20)内部填充有吸音棉。

2.根据权利要求1所述的一种新材料建筑隔热板,其特征在于:所述吸音板(20)内部开设有吸音凹槽(19),所述吸音凹槽(19)均匀分布在吸音板(20)内部。

3.根据权利要求1所述的一种新材料建筑隔热板,其特征在于:所述墙体(1)底部设置有外置座(18),所述外置座(18)与墙体(1)底部固定连接。

4.根据权利要求3所述的一种新材料建筑隔热板,其特征在于:所述墙体(1)远离吸音板(20)的一侧内部固定连接有加固钢梁(17),所述加固钢梁(17)两端分别延伸至墙体顶部基梁(14)和外置座(18)内部。

5.根据权利要求1所述的一种新材料建筑隔热板,其特征在于:所述基梁固定架(16)包括固定板(161),所述固定板(161)中部设置有安装螺栓(162),所述固定板(161)两侧固定连接有安装内脚架(163),所述安装内脚架(163)通过连接板(164)固定连接有安装外脚架(165)。

6.根据权利要求5所述的一种新材料建筑隔热板,其特征在于:所述固定板(161)通过安装螺栓(162)与墙体顶部基梁(14)固定连接。

7.根据权利要求5所述的一种新材料建筑隔热板,其特征在于:所述安装外脚架(165)设置有固定螺栓(166)。

8.根据权利要求1所述的一种新材料建筑隔热板,其特征在于:所述支撑架梁(12)之间设置有选填区(13)。

9.根据权利要求1所述的一种新材料建筑隔热板,其特征在于:所述隔热中腔(3)内部填充有硬质泡沫聚氨酯、聚碳酸酯及酚醛和防裂网格布。

10.根据权利要求1所述的一种新材料建筑隔热板,其特征在于:所述墙体支撑架(9)内部结构对称设置。
