专利号: 2018113142742
申请人: 马鞍山沐及信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

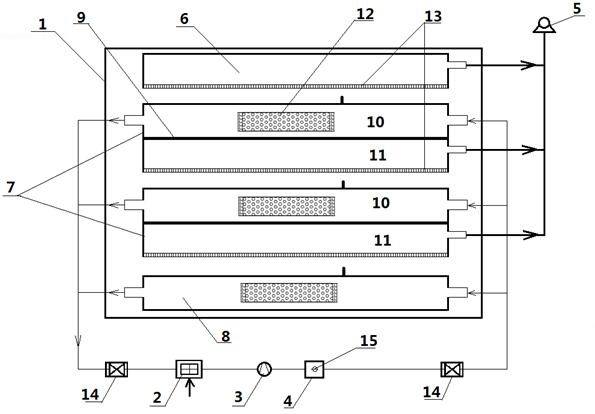

1.一种太阳能热水低压干燥装置,包括干燥箱(1)、太阳能热水器(2)、水泵(3)、水箱(4)、抽气泵(5),所述干燥箱(1)内部形成干燥腔体,所述干燥箱(1)内部设置多层搁板,其特征在于:所述搁板为中空板,形成供流体流动的腔室;

干燥箱内顶部搁板定义为第一搁板(6),干燥箱内底部搁板定义为第N搁板(8),位于干燥箱内顶部与底部之间的搁板定义为中间搁板(7);

所述中间搁板(7)的内部设有一绝热板(9),所述绝热板(9)将中间搁板(7)的腔室分隔成上下两个独立腔室,即上腔室(10)和下腔室(11),所述上腔室(10)的左右两端分别设置有热水进口和热水出口,所述上腔室(10)内部安装有蜂窝蓄热体(12);所述下腔室(11)的一端设置有抽气口,抽气口与所述抽气泵(5)连接,所述下腔室(11)的底板均匀开设有贯穿孔(13);

所述第一搁板(6)的一端设置有抽气口,所述抽气口与所述抽气泵(5)连接,所述第一搁板(6)的底板均匀开设有贯穿孔13;所述第N搁板(8)的左右两端分别设置有热水进口和热水出口,所述第N搁板(8)内部安装有蜂窝蓄热体(12);

在具有所述蜂窝蓄热体(12)的每个搁板上安装有温度传感器;每个所述热水出口通过管道依次连接所述太阳能热水器(2)、水泵(3)、水箱(4)、热水进口,构成热水循环;在所述水箱(4)内部安装有辅助加热器(15),在所述热水出口与太阳能热水器(2)之间的管道上、以及所述水箱(4)与热水进口之间的管道上各安装有水量调节器(14);

所述水量调节器(14)包括阀体(141),所述阀体(141)内部具有水腔(142),所述阀体(141)的两端分别设有与所述水腔(142)连通的进水管(143)和出水管(144),所述水腔(142)的顶部内壁内固定安装有电动马达(145),所述电动马达(145)的下端动力连接有转轴(146),所述转轴(146)贯穿所述水腔(142)且与所述水腔(142)底部内壁转动连接,所述转轴(146)外表面固定连接一阀块(147),所述阀块(147)与所述水腔(142)的顶部及底部内壁滑动连接;

所述水腔(142)的前后壁面上对称设置有弹性密封垫(148),所述弹性密封垫(148)的上下两端与所述水腔(142)的上下壁面相抵密封,两个弹性密封垫(148)相对的端面为凹型面,所述阀块(147)前后两侧设有与所述凹型面配合的弧型面,所述弹性密封垫(148)的左右两端对称设置一倾斜面(149),以方便所述阀块(147)的切进;

所述阀块(147)与所述弹性密封垫(148)之间存在如下合作关系:当所述阀块(147)前后两侧的弧型面与所述弹性密封垫(148)的凹型面配合时,可将所述水腔(142)的内部阻隔,热水无法流通;而所述阀块(147)前后两侧的弧型面与所述弹性密封垫(148)的凹型面脱离时,可使所述水腔(142)的内部左右相通,从而精确控制热水流量的大小;

所述太阳能热水低压干燥装置按照如下方式工作:将待干燥的湿物料放置在中间搁板(7)以及第N搁板(8)的上端面上,启动太阳能热水器(2)和抽气泵,热水流进所述上腔室(10)和第N搁板(8)的腔室,对所述湿物料进行加热,下腔室(11)和第一搁板(6)将释出的水汽抽走排出干燥箱,维持物料处于低压环境状态下,并避免水汽冷凝重新落到物料上,下腔室(11)和第一搁板(6)的底板均匀开设的贯穿孔(13)抽气均匀,保证物料始终处于一致的低压环境状态,不产生局部低压,物料的干燥程度一致。

2.根据权利要求1所述的太阳能热水低压干燥装置,其特征在于,至少具有两层所述中间搁板(7)。

3.根据权利要求1-2任一项所述的太阳能热水低压干燥装置,其特征在于,在每个所述上腔室(10)内部中央处安装一个大蜂窝蓄热体或在每个所述上腔室(10)内部均匀分布3个小蜂窝蓄热体。

4.根据权利要求3所述的太阳能热水低压干燥装置,其特征在于,所述太阳能热水器(2)为平板式太阳能热水器,底部设有补充水进口。

5.根据权利要求1-2任一项所述的太阳能热水低压干燥装置,其特征在于,所述辅助加热器(15)为电加热管。
